Независимый расцепитель DEKraft НД-101 18102DEK — дистанционное отключение модульных защитных аппаратов

DEKraft НД-101 18102DEK — независимый расцепитель с дополнительным контактом, предназначенный для дистанционного отключения совместимых автоматических и дифференциальных выключателей. Устройство применяется как вспомогательный элемент модульной защитной аппаратуры и позволяет сформировать управляющую цепь, которая отключает основной коммутационный аппарат по внешней электрической команде.

Технические характеристики

Основные параметры DEKraft НД-101 18102DEK:

• бренд — DEKraft,
• категория — независимый расцепитель с дополнительным контактом,
• серия — НД-101,
• артикул — 18102DEK,
• назначение — дистанционное отключение совместимого защитного аппарата,
• напряжение цепи управления AC — 100–415 В,
• напряжение цепи управления DC — 24, 48, 110–130 В,
• диапазон срабатывания — 70–110 % от номинального напряжения,
• ширина модуля — 18 мм,
• место установки — с левой стороны основного аппарата,
• дополнительный контакт — предусмотрен,
• совместимость — ВА-101, ВА-103, ВА-103M и совместимые аппараты ДИФ.

Особенности конструкции

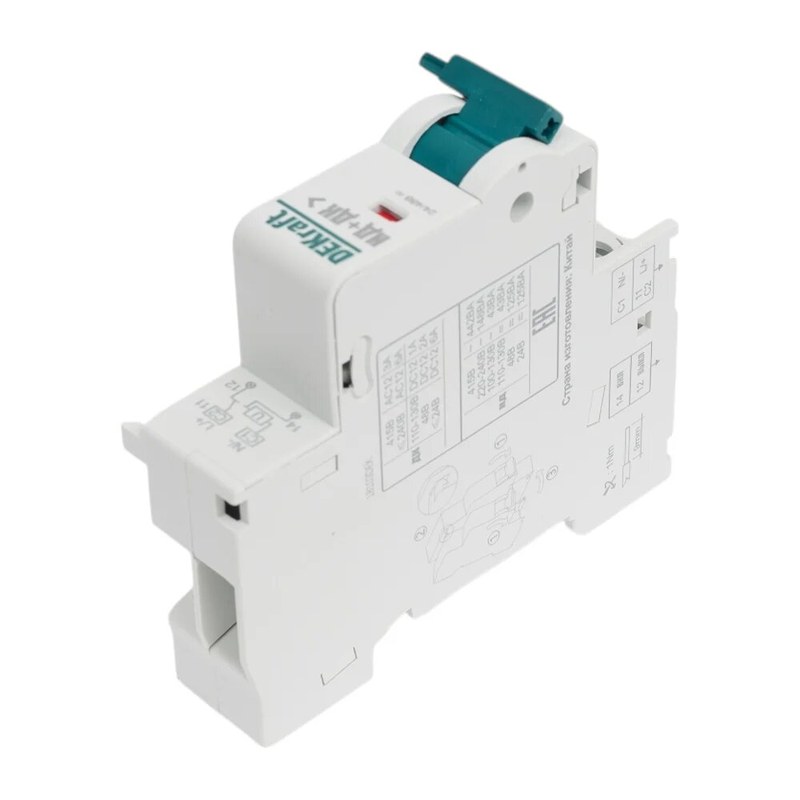

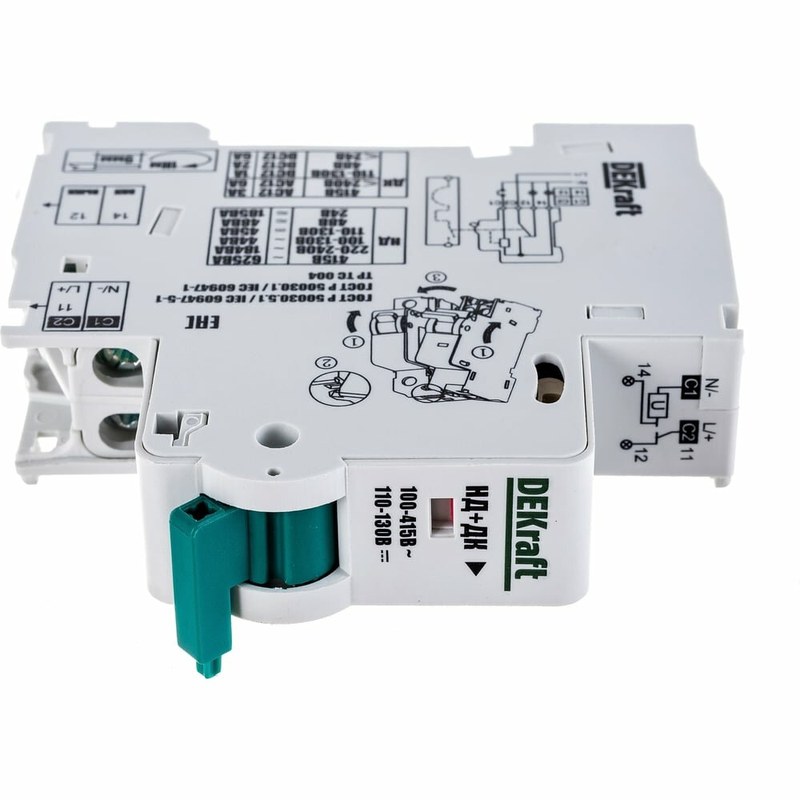

DEKraft НД-101 18102DEK изготовлен в модульном корпусе шириной 18 мм, благодаря чему устройство размещается в распределительном щите рядом с автоматическим или дифференциальным выключателем. По габариту аксессуар соответствует одному стандартному модулю и не требует отдельного внешнего корпуса для установки управляющего механизма. Основой конструкции служит электромагнитный узел. При поступлении управляющего напряжения электромагнит создает механическое воздействие на связанный с ним привод. Через специальный рычажный элемент усилие передается на механизм свободного расцепления основного выключателя, после чего его силовые контакты переходят в отключенное состояние. Механическая связь с защитным аппаратом формируется при установке НД-101 непосредственно с его левой стороны. Такая компоновка обеспечивает передачу отключающего импульса без вмешательства в силовую контактную систему самого автомата. Расцепитель выполняет управляющую функцию, а непосредственное размыкание защищаемой линии производится механизмом подключенного выключателя.

Принцип работы

В штатном состоянии независимый расцепитель не воздействует на механизм автоматического или дифференциального выключателя. Основной аппарат остается включенным и выполняет собственные функции защиты электрической цепи. Команда на отключение поступает по отдельной управляющей линии. Источником сигнала может быть кнопка аварийного останова, промежуточное реле, контроллер, противопожарная система либо другое устройство, способное подать требуемое напряжение на вход НД-101. После появления управляющего сигнала ток проходит через электромагнитную катушку. Создаваемое магнитное поле приводит в движение исполнительный элемент, который через механическую связь воздействует на независимый механизм расцепления выключателя.

Области применения

Независимый расцепитель DEKraft НД-101 18102DEK используется в системах, где требуется внешнее управление отключением электропитания. Основные области применения:

• распределительные щиты зданий,
• системы аварийного отключения питания,
• пожарная автоматика,
• шкафы управления инженерным оборудованием,
• системы вентиляции и кондиционирования,
• насосные установки,
• технологические линии,
• электроснабжение коммерческих помещений,
• промышленные вспомогательные цепи,
• системы диспетчеризации,
• автоматизированные распределительные устройства,
• цепи дистанционного отключения отдельных нагрузок.

Компания «Олниса» осуществляет поставку независимых расцепителей DEKraft НД-101 18102DEK и другой модульной электротехнической аппаратуры. Заказчикам доступны технические консультации по рабочему напряжению, совместимости расцепителя с автоматическими и дифференциальными выключателями, а также по выбору подходящего исполнения для конкретной схемы управления. Компания оперативно обрабатывает заказы и организует доставку оборудования по всей стране.

Преимущества

К основным преимуществам DEKraft НД-101 18102DEK относятся:

• дистанционное отключение защитного аппарата,
• работа независимо от тока основной силовой цепи,
• совместимость с несколькими сериями модульных выключателей DEKraft,
• электромагнитный принцип срабатывания,
• наличие дополнительного контакта,
• компактное модульное исполнение,
• установка непосредственно рядом с основным аппаратом,
• возможность применения в автоматизированных системах управления,
• подключение к цепям аварийного отключения,
• пригодность для противопожарных алгоритмов управления,
• отсутствие постоянной нагрузки на электромагнит после срабатывания,
• удобство включения защитного аппарата в централизованную схему управления.

Таким образом, DEKraft НД-101 18102DEK — независимый расцепитель с дополнительным контактом, предназначенный для дистанционного воздействия на совместимые автоматические и дифференциальные выключатели. Модуль обеспечивает отключение силовой линии по внешней электрической команде независимо от наличия перегрузки или короткого замыкания. Электромагнитная конструкция, ширина 18 мм и монтаж с левой стороны основного аппарата позволяют использовать НД-101 в стандартных распределительных щитах. Устройство подходит для построения цепей аварийного останова, пожарного отключения, диспетчерского управления и других систем, требующих централизованного размыкания электрической линии.
