Четырехходовые смесительные клапаны ESBE: современные технологии управления отопительными контурами

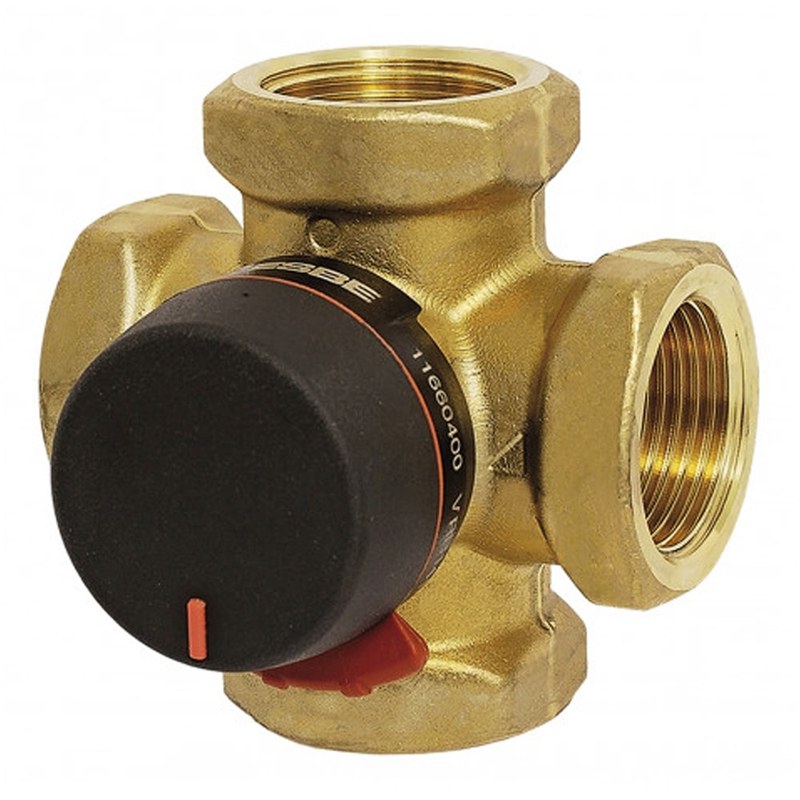

Четырёхходовой смесительный клапан ESBE применяется в водяных системах отопления и охлаждения для согласования температурных режимов источника и потребительского контура. В отличие от трёхходового устройства он перераспределяет теплоноситель по двум связанным направлениям: формирует подачу заданной температуры и изменяет состав потока, возвращаемого к теплогенератору.

Технические характеристики

Исполнения различаются условным проходом, присоединением и пропускной способностью. Основные параметры серий ESBE:

• VRG140 — четырёхходовая латунная серия DN 20–50, класс давления PN 10,
• VRG141 — внутренняя резьба Rp, коэффициент Kvs от 4 до 40 м3/ч,
• VRG142 — наружная резьба G, DN 20–32 и Kvs от 6,3 до 16 м3/ч,
• 4F — чугунное фланцевое исполнение DN 40–100, PN 6, Kvs 44–225 м3/ч,
• температура среды VRG140 — от −10 до +110 C постоянно, до +130 C кратковременно,
• температура среды 4F — от −10 до +110 C,
• водно-гликолевые смеси — содержание гликоля не более 50 %,
• рабочий угол затвора VRG140 — 90,
• максимальный перепад давления VRG140 — 100 кПа.

Показатель Kvs выражает расход воды в м3/ч при перепаде давления 1 бар на полностью открытом проходе.

Особенности конструкции

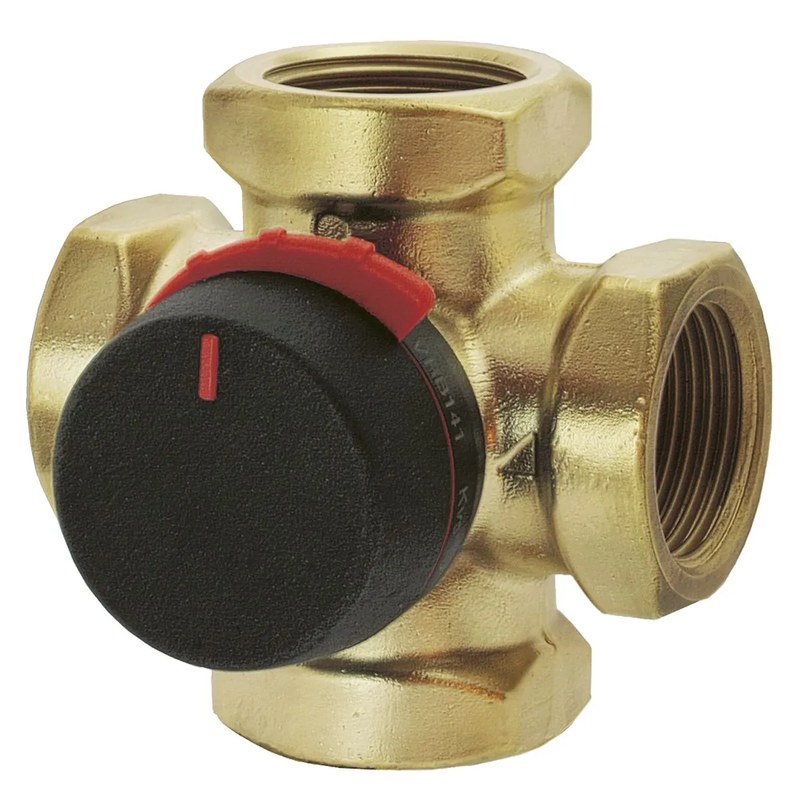

Корпус VRG140 изготовлен из стойкой к обесцинкованию латуни, поворотный сектор — из износостойкого латунного сплава. Для вала и втулки применяется композит PPS, а для кольцевых уплотнений — EPDM. Компактная компоновка оставляет доступ к узлу вращения и допускает ремонт с заменой совместимых внутренних деталей. На рукоятке предусмотрена шкала положения, которую можно ориентировать в соответствии с монтажом. Серия 4F предназначена для труб большего сечения. Чугунный корпус EN-JL 1030 соединяется с магистралью фланцами по EN 1092-2; внутренний механизм содержит латунные и стальные элементы. Четыре патрубка связывают горячую линию, обратную ветвь потребителя, смешанную подачу и возврат к источнику. Схему подключения сверяют с обозначениями каналов и положением среза вала. Ошибка ориентации изменяет направление перераспределения потоков и может вызвать неустойчивую работу системы.

Принцип работы

При вращении затвора меняются сечения проходов между соседними патрубками. Горячий теплоноситель смешивается с охлаждённой водой обратной линии перед подачей к потребителю. Одновременно в возвратном направлении происходит второе смешение: часть горячей воды поступает к источнику вместе с обратным потоком. Оба процесса зависят от одного углового положения затвора. Для приближённой оценки температуры смешения используют выражение Tсм = (Gг·Tг + Gо·Tо)/(Gг + Gо), где Gг и Gо — массовые расходы горячей и обратной воды. Уравнение справедливо для близких теплоёмкостей сред; на доли потоков влияет гидравлика сети. Подмешивание горячей воды в обратную линию способно повысить температуру входа в котёл, однако не гарантирует её минимальное значение при пуске и переходных режимах. Если теплогенератор требует защиты от низкотемпературной коррозии, предусматривают контролируемый режим прогрева и проверяют допустимые температуры по проекту.

Гидравлический расчёт и автоматизация

Расход и перепад давления связывает приближённая формула Q = Kv·√p, где Q указан в м3/ч, а p — в барах. При Q = 2 м3/ч и Kvs = 6,3 расчётное сопротивление открытого прохода составляет около 0,10 бар, или 10 кПа. При прикрытии клапана сопротивление возрастает. Завышенный Kvs сокращает полезную часть диапазона регулирования, а заниженный увеличивает потери напора и ограничивает расход. Проверяют допустимый дифференциальный напор, рабочую точку насоса, гидравлическую увязку ветвей и вязкость теплоносителя при добавлении гликоля. Для 4F предельный перепад ниже, чем для VRG140, и зависит от диаметра: до 50 кПа при DN 40–50 и до 30 кПа при DN 65–100. Ручная рукоятка используется для наладки либо стационарной установки положения. Для автоматического регулирования VRG140 совместим с поворотными приводами ESBE ARA600 и рядом фирменных контроллеров. Регулятор изменяет угол по сигналу датчика подачи. В погодозависимых схемах уставка дополнительно корректируется по наружной температуре. При наладке также проверяют направление вращения, конечные положения, время полного хода и действия при исчезновении питания. Сам клапан не измеряет температуру: замкнутый контур управления создают датчик, контроллер и привод.

Области применения

Четырёхходовые клапаны используют в следующих инженерных системах:

• котельные узлы с регулированием температуры радиаторной подачи,
• отопительные сети с различными температурными уровнями источника и потребителя,
• системы комфортного охлаждения с совместимым теплоносителем,
• автоматизированные тепловые контуры с переменной нагрузкой,
• модернизируемые установки с четырёхпатрубковой схемой подключения.

Таким образом, четырёхходовой смесительный клапан ESBE обеспечивает взаимосвязанное распределение подающего и обратного потоков. Серия VRG140 предназначена для компактных резьбовых узлов, а 4F — для фланцевых трубопроводов больших диаметров. Работоспособность решения определяется расчётом Kvs, согласованием насосного режима, монтажом и настройкой автоматики. Компания «Олниса» осуществляет поставку промышленного оборудования, включая четырёхходовые смесительные клапаны ESBE.
