Переключатель фаз DigiTOP PS-40A: технические характеристики, возможности и преимущества
DigiTOP PS-40A представляет собой цифровой переключатель фаз, предназначенный для электроснабжения однофазных потребителей напряжением 220/230 В от трехфазной сети 50 Гц. Устройство оценивает напряжение на каждом фазном вводе, подключает нагрузку к пригодной линии и переводит ее на другой ввод при выходе контролируемой величины за установленные пределы.
Основные технические характеристики
Ключевые параметры DigiTOP PS-40A определяют пределы его применения в низковольтных распределительных устройствах:
- номинальный ток коммутируемой активной нагрузки — 40 А,
- максимальный ток контактов — 50 А,
- диапазон измеряемого напряжения каждой фазы — 50–400 В переменного тока,
- номинальная частота питающей сети — 50 Гц,
- диапазон настройки нижнего порога — 120–200 В,
- диапазон настройки верхнего порога — 210–270 В,
- погрешность измерения напряжения — не более 1 %,
- время отключения при превышении верхнего порога — не более 0,02 с,
- время отключения при падении напряжения ниже 120 В — не более 0,02 с,
- степень защиты корпуса — IP20,
- монтаж — на DIN-рейку.
Номинал 40 А относится к коммутационной способности встроенных реле при активной нагрузке. Для электродвигателей, трансформаторов и источников питания с повышенным пусковым током необходимо отдельно учитывать характер нагрузки, ее коэффициент мощности и коммутационные перегрузки.
Алгоритм контроля и переключения
Прибор непрерывно измеряет фазные напряжения относительно нейтрали. Электронный блок сравнивает результаты с нижним и верхним порогами, заданными при настройке. Если напряжение используемой фазы становится неприемлемым, управляющая схема снимает питание с соответствующего электромагнитного реле и выбирает доступный ввод с допустимыми параметрами. Предусмотрен режим назначения приоритетной фазы L1, L2 либо L3. После восстановления ее параметров возврат выполняется не немедленно, а по истечении заданной выдержки. При отключенном приоритете выбор определяется текущей пригодностью вводов. Переход между фазами сопровождается кратковременным разрывом питания; аппарат не обеспечивает синхронное без разрывное переключение и не предназначен для параллельного соединения разных фаз. В условиях колебаний напряжения временная селекция предотвращает ненужные коммутации. Краткий провал, не достигший критического уровня, может обрабатываться с задержкой, тогда как глубокое снижение напряжения требует быстрого отключения.
Параметрирование и выдержки времени
Настройки позволяют согласовать логику устройства с технологическим режимом питаемого оборудования. Выдержки времени вводят устойчивость к кратковременным отклонениям и предотвращают частые возвраты между фазами. Пользователю доступны следующие параметры:
- назначение приоритетной фазы — L1, L2, L3 или отключение приоритета,
- задержка первого включения нагрузки — 0–600 с,
- задержка переключения при умеренном снижении напряжения — 1–10 с,
- задержка возврата на приоритетную фазу — 5–120 с,
- индивидуальная установка верхнего и нижнего порогов напряжения.
Выдержка для нижней границы действует при напряжении выше 120 В, но ниже установленного порога. При более глубоком провале защита срабатывает ускоренно. Параметры сохраняются в энергонезависимой памяти, поэтому после пропадания питания повторное программирование не требуется.
Электрическое присоединение

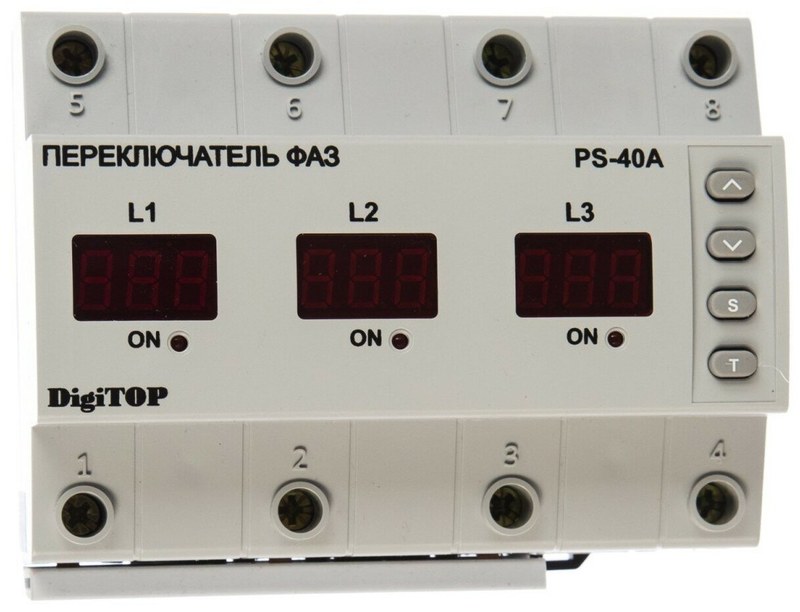

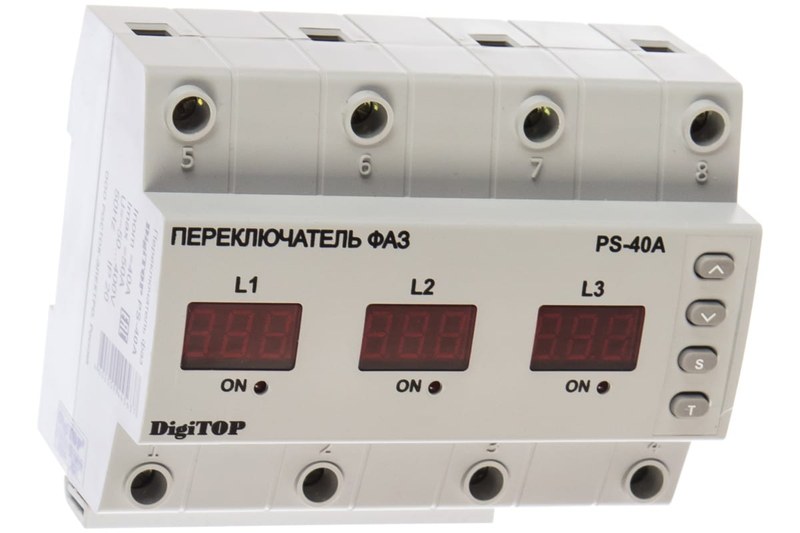

PS-40A выполнен в модульном корпусе для размещения внутри щита. На лицевой панели находятся цифровая индикация и элементы настройки, позволяющие контролировать текущие значения и изменять рабочие параметры. Переключение силовой цепи выполняют встроенные электромагнитные реле; питание электронной схемы поступает от контролируемых фаз. При проектировании присоединения критичны правильная идентификация L1, L2, L3 и нейтрали, соответствие сечения проводников расчетному току, качество затяжки соединений и наличие внешней защиты от короткого замыкания. Схему подключения необходимо выполнять по маркировке клемм конкретного исполнения. IP20 предполагает установку в оболочку распределительного устройства, исключающую доступ к токоведущим частям и воздействие влаги либо проводящей пыли. Наличие трех входных фаз не означает, что аппарат формирует трехфазный выход: к потребителю подается одна выбранная фаза. Поэтому PS-40A нельзя использовать вместо трехфазного реле контроля чередования и асимметрии фаз, защищающего трехфазный электродвигатель.
Таким образом, DigiTOP PS-40A решает задачу автоматического выбора пригодной фазы для однофазной нагрузки, сочетая измерение напряжения, регулируемые защитные пороги, временную селекцию и релейную коммутацию. При корректно рассчитанном токе, соблюдении требований к монтажу и согласовании уставок с потребителем устройство повышает устойчивость питания при локальных нарушениях трехфазной сети. Компания «Олниса» осуществляет поставку DigiTOP PS-40A и другого промышленного электротехнического оборудования.
