Коммутатор Eltex MES3710P: высокая производительность и отказоустойчивость промышленных Ethernet-сетей

Eltex MES3710P формирует узлы Ethernet на промышленных и инфраструктурных объектах, где требуются питание терминалов по кабелю, сегментация трафика и работа при перепадах температуры. Коммутатор объединяет медные порты доступа, оптические магистральные интерфейсы и функции L3. Его можно размещать непосредственно в шкафах технологического оборудования, сокращая число сетевых элементов.

Технические характеристики

Основные параметры аппаратной платформы включают:

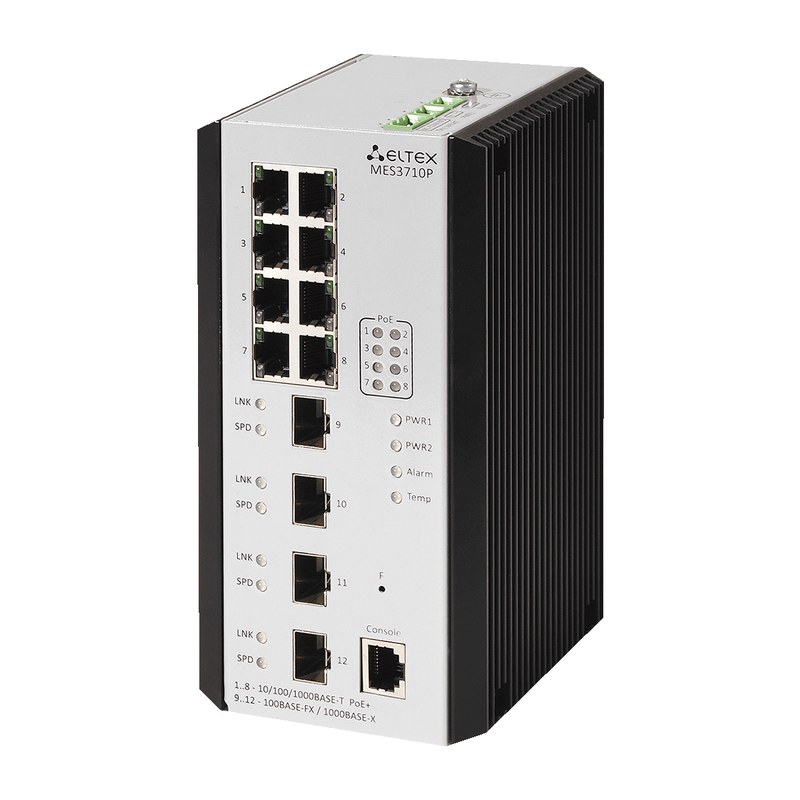

• 8 портов 10/100/1000BASE-T с PoE/PoE+ и разъёмами RJ-45,
• 4 слота SFP для 100BASE-FX/1000BASE-X,
• консольный интерфейс RS-232 в исполнении RJ-45,
• коммутационная производительность 24 Гбит/с,
• скорость обработки пакетов по 64 байта — 17,8 млн пакетов/с,
• буфер пакетов 2 Мбайт, ОЗУ DDR3 512 Мбайт и SPI Flash 64 Мбайт,
• таблица MAC-адресов на 32 768 записей и до 4094 VLAN,
• до 64 агрегированных групп LAG с восемью портами в каждой,
• 8 выходных очередей QoS на интерфейс,
• поддержка Jumbo Frames размером до 12 288 байт.

Часть функций разделяет аппаратные таблицы. При проектировании сложных ACL и VLAN учитывают расход общих ресурсов классификации. Для SFP-модулей выбирают тип волокна, допустимую дальность линии и температурное исполнение.

Особенности конструкции и питание

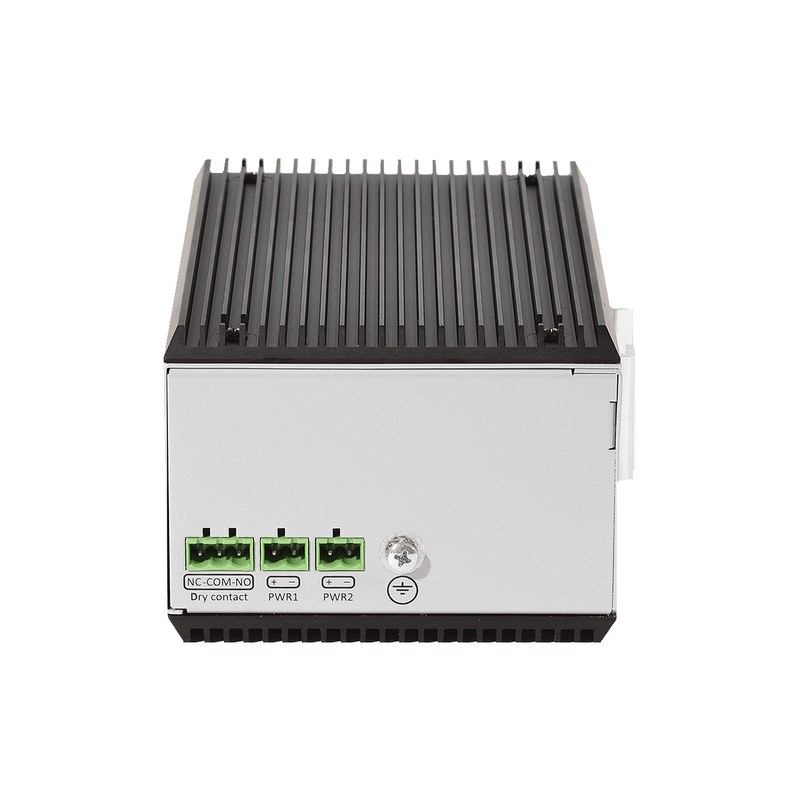

Металлический корпус MES3710P имеет размеры 85 × 175 × 115 мм и массу 1,77 кг. Степень IP30 предполагает размещение в защищённом шкафу: оболочка не рассчитана на воздействие воды. Пассивное охлаждение исключает вентиляторный узел, однако требует воздушных зазоров и отвода тепла внутри шкафа. Условия применения в энергетике учитывают требования IEC 61850-3 и IEEE 1613. Эксплуатационные параметры и конструктивные элементы представлены следующим набором:

• рабочая температура окружающей среды от −40 до +70 C,
• допустимая влажность 5–95 % без конденсации,
• питание постоянным током 48–57 В при использовании PoE,
• диапазон 18–57 В при отключённой выдаче питания по портам,
• защита входа питания от переполюсовки,
• один аварийный релейный выход с номиналом 1 А при 24 В DC,
• монтаж на DIN-рейку в предусмотренном исполнении.

Потребляемая мощность без PoE-нагрузки достигает 20 Вт, с нагрузкой — 275 Вт. Для IEEE 802.3at рекомендовано питание 54–56 В. Общий бюджет PoE составляет 240 Вт. При подключении восьми потребителей учитывают классы питания, потери в кабеле и пиковое потребление. Источник DC рассчитывают по максимальной суммарной нагрузке. На длинных линиях измеряют падение напряжения на удалённых устройствах.

Принцип коммутации и маршрутизация

Для входящего кадра коммутатор определяет VLAN, применяет правила фильтрации и ищет MAC-адрес назначения. Известный одноадресный поток передаётся на заданный порт, а неизвестный остаётся в пределах своей VLAN. IEEE 802.1Q, Q-in-Q и Selective Q-in-Q обеспечивают логическое разделение технологических и транспортных сетей на общей кабельной инфраструктуре. Обработка маршрутизируемого трафика включает следующие операции:

• приём кадра интерфейсом доступа и определение его принадлежности VLAN,
• проверку политик ACL и допустимости исходного адреса,
• выбор маршрута по таблице IPv4 либо IPv6,
• формирование выходного кадра с учётом ARP или механизма Neighbor Discovery,
• постановку пакета в очередь передачи с назначенным приоритетом.

Предусмотрены статические маршруты IPv4/IPv6, протоколы RIP и OSPF, резервирование шлюза по VRRP. Ёмкость таблиц — 2048 маршрутов IPv4 и 512 маршрутов IPv6; доступны до 20 L3-интерфейсов VLAN. Межсегментный обмен может выполняться на локальном узле без внешнего маршрутизатора. Поддерживается до 32 виртуальных маршрутизаторов VRRP.

Отказоустойчивость и управление потоками

Резервные соединения организуются через STP, RSTP, MSTP и ERPS по ITU-T G.8032v2. Эти механизмы предотвращают петли и перестраивают топологию при обрыве связи. LACP объединяет физические линии в агрегированный канал. Применение ERPS или LAG определяется схемой сети; для каждой технологии требуется согласованная настройка смежных коммутаторов. IGMP Snooping, IGMP Proxy и MVR ограничивают рассылку multicast-трафика подписанными сегментами. Классификация по IEEE 802.1p и DSCP вместе с очередями Strict Priority и Weighted Round Robin обеспечивает приоритетное обслуживание критичных потоков. Policing и shaping ограничивают передачу согласно принятой политике полосы пропускания.

Области применения

Функциональное сочетание PoE, оптических магистралей и маршрутизации востребовано в следующих узлах инфраструктуры:

• шкафы промышленной автоматизации с Ethernet-контроллерами и удалёнными датчиками,
• объекты электроэнергетики с требованиями к устойчивости сетевого оборудования,
• распределённые системы IP-видеонаблюдения и контроля доступа,
• транспортные и коммунальные сети с удалёнными шкафами связи,
• производственные площадки с сегментированными сетями управления.

Таким образом, Eltex MES3710P объединяет гигабитный доступ с PoE, оптическую связь и маршрутизацию L3. При проектировании необходимо сопоставлять мощность питания с PoE-бюджетом, оценивать нагрев шкафа, ёмкость таблиц и пути резервирования. Компания «Олниса» осуществляет поставку промышленного оборудования Eltex MES3710P для систем связи и автоматизации.
