Сервопривод ESBE ARA651: надежное управление смесительными клапанами в системах отопления

ESBE ARA651 — электромеханический поворотный привод серии ARA600, предназначенный для изменения положения ротора совместимого смесительного клапана по командам внешнего регулятора. Устройство применяется в водяных системах отопления, охлаждения и распределения теплоносителя, где требуется управлять соотношением потоков без ручной перестановки арматуры. Привод не измеряет температуру и не выполняет самостоятельного регулирования: алгоритм управления реализуется внешней автоматикой.

Технические характеристики

Параметры ESBE ARA651 определяют электрическую совместимость, кинематику поворота и условия установки. Основные показатели исполнения:

• артикул — 12101200,
• номинальное питание — 230 В переменного тока,
• 50 Гц, допустимое отклонение напряжения — ±10 %,
• управление — трёхпозиционное, SPDT,
• время поворота на 90 — 60 с,
• номинальный крутящий момент — 5 Н·м,
• максимальный крутящий момент — 6 Н·м,
• угловой рабочий диапазон — 90,
• потребляемая мощность — 5 В·А,
• степень защиты оболочки — IP41,
• класс защиты от поражения током — II,
• температура окружающего воздуха — от −5 до +55 C,
• масса — около 0,4 кг.

Особенности конструкции

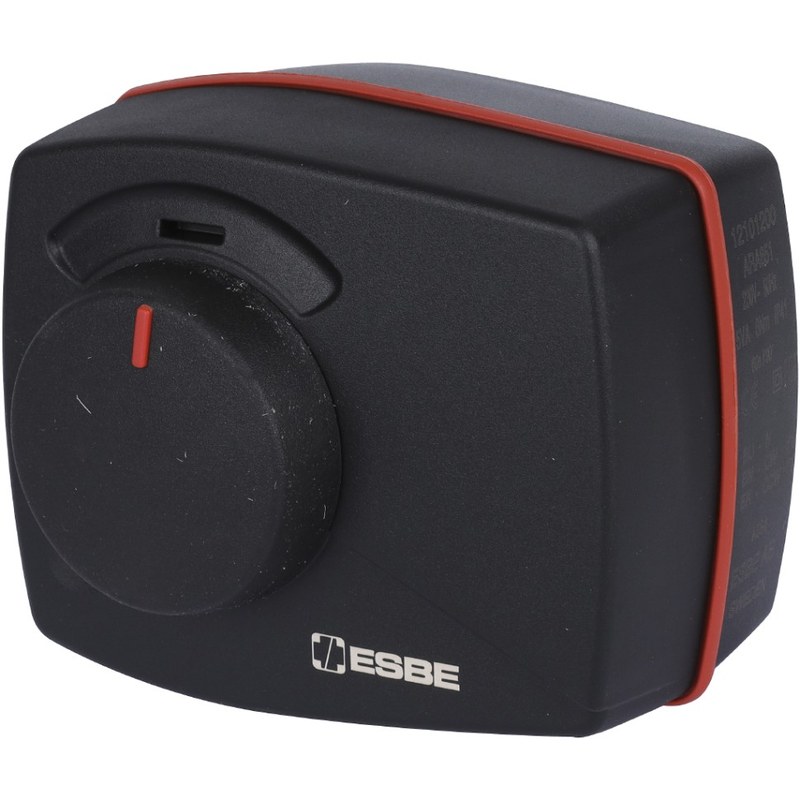

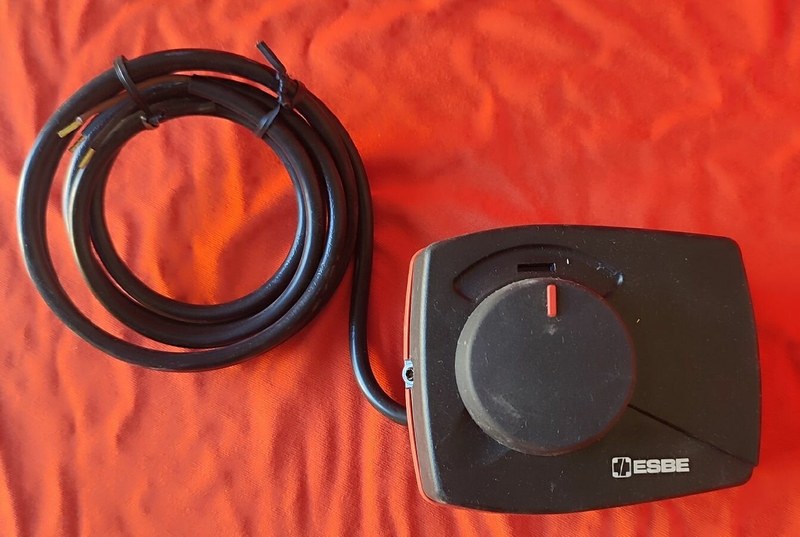

Внутри компактного корпуса размещены электродвигатель, понижающая передача и выходной узел, передающий вращение штоку арматуры. Корпус не является герметичным: маркировка IP41 допускает защиту от вертикально падающих капель, но не предусматривает мойку струёй воды или размещение под осадками. На лицевой стороне находится поворотная рукоятка с механизмом ручного управления. Для перехода к ручной установке положения её вытягивают и поворачивают; после возврата привод может работать от электрических команд. Индикация угла на приводе помогает соотносить положение исполнительного узла с ориентацией клапана, однако не является электронным датчиком обратной связи. Модель ARA651 поставляется без предварительно установленного вспомогательного переключателя. При необходимости отдельный комплект концевого контакта устанавливают как принадлежность.

Принцип работы

Система управления подаёт напряжение на соответствующий вход привода для вращения в сторону открытия либо закрытия регулируемого канала. Управление задаёт регулятор. При снятии команды двигатель останавливается, оставляя ротор в достигнутом промежуточном положении. Одновременную подачу противонаправленных команд необходимо исключать логикой контроллера и схемой коммутации. Полный переход между механическими пределами занимает примерно одну минуту. Частота коррекций и зона нечувствительности должны учитывать тепловую инерцию объекта: чрезмерно частые реверсы способны вызвать колебания регулируемого параметра и увеличить износ механизма. Привод не изменяет гидравлические характеристики клапана сам по себе. Расход, перепад давления и пропускная способность определяются выбранным корпусом арматуры, положением её ротора и параметрами контура.

Монтаж и электрическое подключение

ARA651 предназначен прежде всего для работы с поворотными клапанами ESBE семейств VRG и VRB; совместимость других серий определяется типом крепления и доступностью переходного комплекта. Для таких изделий, как VRG130 и VRB140, привод применяется в составе смесительных узлов с условными проходами приблизительно DN 15–50. Перед креплением проверяют геометрию вала, положение установочного элемента и соответствие направления поворота требуемой схеме потоков. Монтаж выполняют на неподвижно закреплённом клапане без перекосов выходного соединения. После сборки вручную проверяют прохождение рабочего диапазона, затем выполняют электрическую проверку двух направлений и контролируют конечные положения. Питание и управляющие цепи подключают в соответствии со схемой конкретного исполнения. Трёхточечный выход контроллера должен быть рассчитан на коммутацию сетевого напряжения 230 В; выходы для приводов 24 В или аналоговых сигналов 0–10 В напрямую несовместимы. Перед соединением проводников питание отключают и проверяют отсутствие напряжения.

Области применения

Электропривод используют там, где регулирующий орган должен принимать промежуточные положения по сигналу системы автоматики. Характерные инженерные задачи:

• подмешивание обратного теплоносителя в подающую линию отопительного контура,
• управление температурой воды в распределительном узле тёплого пола,
• регулирование смешения потоков в радиаторных системах,
• переключение соотношения потоков в четырёхходовой арматуре,
• управление гидравлическими контурами отопления и охлаждения при соответствующей схеме клапана.

Для технологических установок важно учитывать не только температурный график, но и допустимые условия среды, заданные для самого клапана. Электропривод устанавливается снаружи гидравлического корпуса и не определяет химическую стойкость деталей, контактирующих с теплоносителем.

Таким образом, ESBE ARA651 решает задачу электрического перемещения поворотной смесительной арматуры в пределах 90 и подходит для контуров, в которых температуру или распределение потока регулирует внешний контроллер. При проектировании существенны совместимость посадочного узла, момент нагрузки, схема электрического управления и фактическая инерционность гидравлической системы. Компания «Олниса» осуществляет поставку ESBE ARA651 и другого промышленного оборудования для инженерных объектов.
