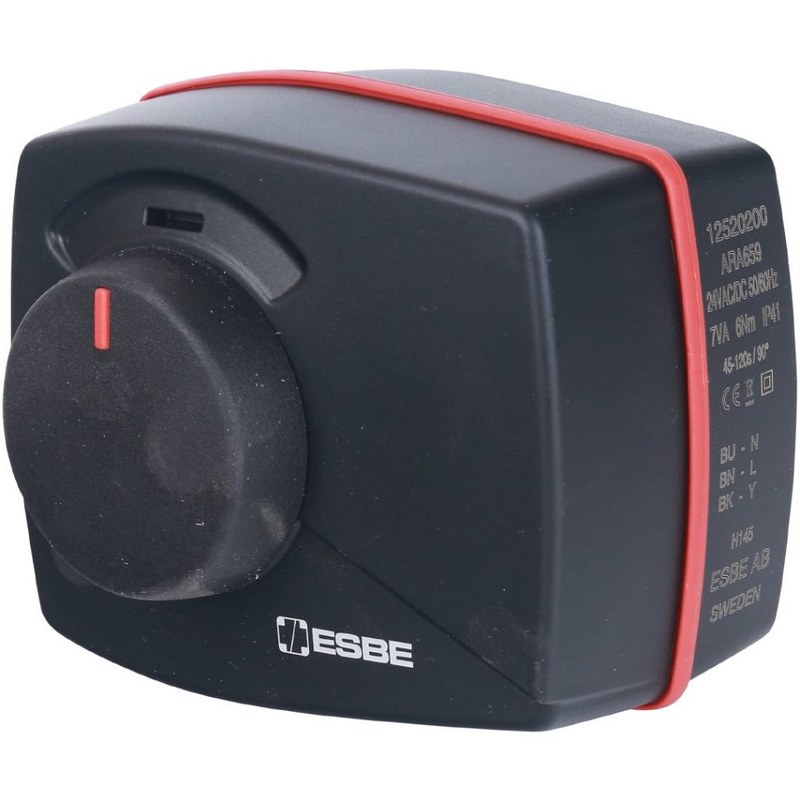

Сервопривод ESBE ARA659 24 В 6 Н·м: точное управление смесительными клапанами в системах отопления

ESBE ARA659 — поворотный электропривод серии ARA600 для позиционирования смесительного клапана по аналоговой команде. Исполнение с питанием 24 В переменного либо постоянного тока применяется в автоматизированных тепловых контурах. Максимальный момент 6 Н·м передаётся на шток совместимого клапана через механическую муфту. Изменяя угол регулирующего элемента, привод обеспечивает дозирование смешиваемых потоков и поддержание заданного температурного режима с контроллером и датчиком.

Технические характеристики

Ключевые параметры ESBE ARA659 учитываются при расчёте электропитания, выборе способа управления и согласовании с исполнительным клапаном:

• модель — ARA659,
• артикул — 12520200,
• тип исполнительного механизма — поворотный электропривод с пропорциональным управлением,

• напряжение питания — 24 В AC/DC с допуском ±10 %,
• частота переменного напряжения — 50/60 Гц,
• максимальный крутящий момент — 6 Н·м,
• время поворота на 90 — 45 или 120 с,
• в зависимости от настройки,
• входные сигналы — 0–10 В, 2–10 В, 0–20 мА либо 4–20 мА,
• угол рабочего перемещения — 90,
• степень защиты оболочки — IP41,
• класс электрической защиты — II,
• диапазон температуры окружающего воздуха — от −5 до +55 C,
• масса устройства — приблизительно 0,4 кг.

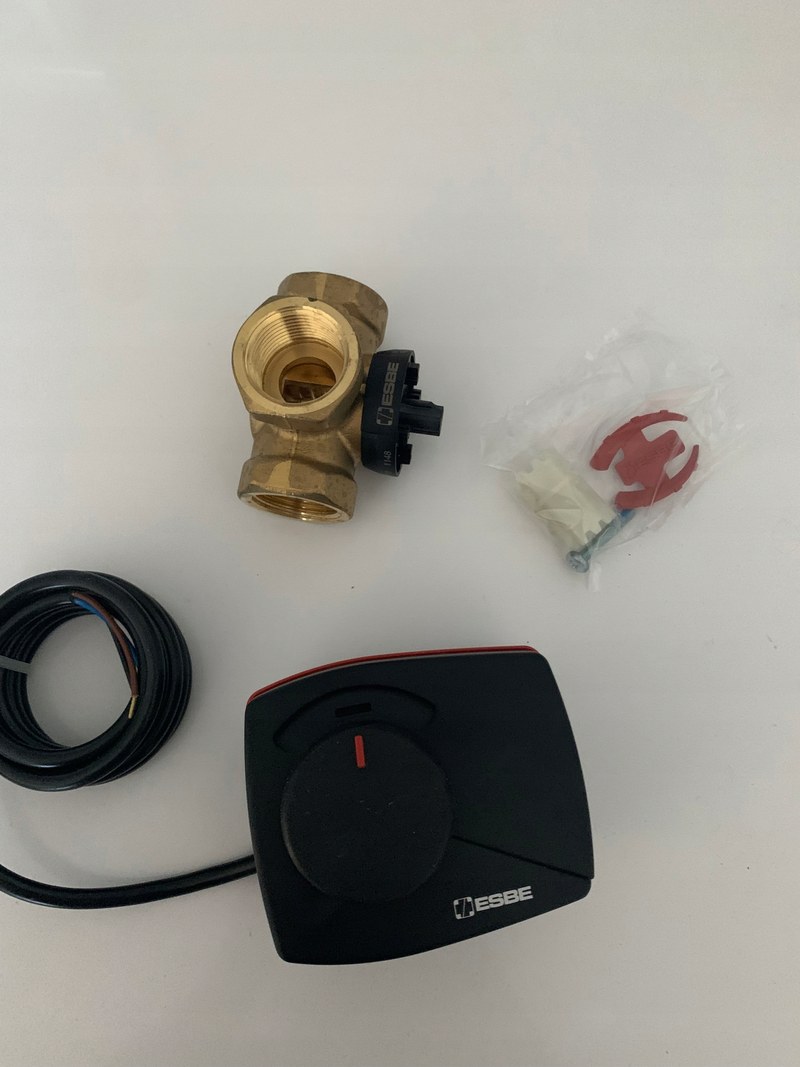

Конструкция и механическое сопряжение

В корпусе размещены электродвигатель, редуктор и электронный узел позиционирования. Редуктор снижает скорость вращения двигателя и передаёт усилие на выходную муфту, соединённую со штоком клапана. Такая кинематическая схема согласует сравнительно небольшой угол перемещения регулирующего элемента с необходимым моментом на валу. Защитная оболочка ограничивает попадание вертикально падающих капель и твёрдых предметов установленного стандартом размера, однако не рассчитана на струйное обливание либо монтаж в затапливаемых пространствах. Для установки на поворотные смесительные клапаны ESBE семейств VRG, VRB и VRH предусмотрен монтажный адаптер. Совместимость конкретной комбинации необходимо оценивать не только по форме соединительного элемента, но и по ориентации механизма, монтажному пространству и требуемому усилию. Нельзя компенсировать заклинивание штока увеличением нагрузки на привод: такая эксплуатация ускоряет износ передачи и повышает вероятность остановки при регулировании.

Пропорциональное регулирование и настройка

Контроллер формирует заданное значение в одном из поддерживаемых аналоговых диапазонов. Электронный блок привода сопоставляет команду с положением выходного звена и перемещает вал до соответствующего угла. При корректной настройке изменение сигнала вызывает последовательное смещение регулирующего элемента в пределах рабочего хода, а не только переключение между двумя крайними позициями. Это позволяет поддерживать температуру подающей линии посредством изменения соотношения смешиваемых потоков. Для напряжения доступны диапазоны 0–10 и 2–10 В, для токового управления — 0–20 и 4–20 мА. Тип входа должен совпадать с интерфейсом контроллера. Настройками задают направление вращения и необходимое время прохождения полного угла. Вариант 45 с обеспечивает более быстрое перемещение, а 120 с уменьшает скорость изменения положения клапана. Выбор связан с инерционностью теплообменного процесса, шагом регулирования контроллера и допустимой интенсивностью изменения температуры. Слишком быстрый исполнительный механизм в плохо настроенном контуре способен вызвать колебания, тогда как чрезмерно медленный ухудшает реакцию на изменение тепловой нагрузки.

Электрическое подключение и пусконаладка

Питание 24 В не допускает прямого подключения устройства к сети 230 В. При проектировании цепи учитывают род тока, допустимое отклонение напряжения, нагрузочную способность источника и электрическую совместимость общей системы управления. Разводку выполняют согласно схеме выбранного режима, сохраняя назначение общей жилы и сигнального входа. Аналоговый кабель целесообразно прокладывать отдельно от силовых коммутационных линий, чтобы ограничить воздействие электромагнитных помех. Проверка перед вводом в эксплуатацию включает следующие операции:

• контроль соответствия приводного адаптера установленному клапану,
• проверку свободы перемещения штока и отсутствия механических препятствий,
• сверку напряжения источника питания с паспортным диапазоном,
• выбор типа входного сигнала и направления движения,
• установку времени поворота с учётом динамики контура,
• проверку крайних положений и промежуточных команд,
• оценку реакции системы регулирования на изменение уставки.

Применение в инженерных системах

ARA659 применяется там, где поворотный смесительный клапан включён в непрерывный контур управления. В отличие от дискретного привода, пропорциональная модель принимает непосредственно расчётное значение регулирующего воздействия, что упрощает согласование с контроллерами, имеющими аналоговые выходы. Точность поддержания температуры при этом определяется всей системой: местом установки датчика, алгоритмом регулятора, гидравлической увязкой и характеристикой клапана. Типовые задачи интеграции:

• регулирование температуры воды в смесительных узлах отопления,
• управление подмесом в низкотемпературных отопительных контурах,
• изменение доли потоков в узлах теплообменных установок,
• автоматизация распределительных контуров с поворотной арматурой,
• модернизация узлов регулирования с аналоговым выходом контроллера.

Таким образом, ESBE ARA659 24 В, 6 Н·м предназначен для точного позиционирования совместимых поворотных смесительных клапанов в автоматизированных тепловых контурах. Четыре аналоговых диапазона, изменение направления и выбор времени поворота позволяют согласовать механизм с контроллером. При эксплуатации определяющими остаются корректный монтаж, соответствие источника питания и настройка алгоритма управления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электроприводы ESBE для инженерных систем.
