ExeGate ICE EPG-16WMK: технические характеристики, особенности конструкции и преимущества

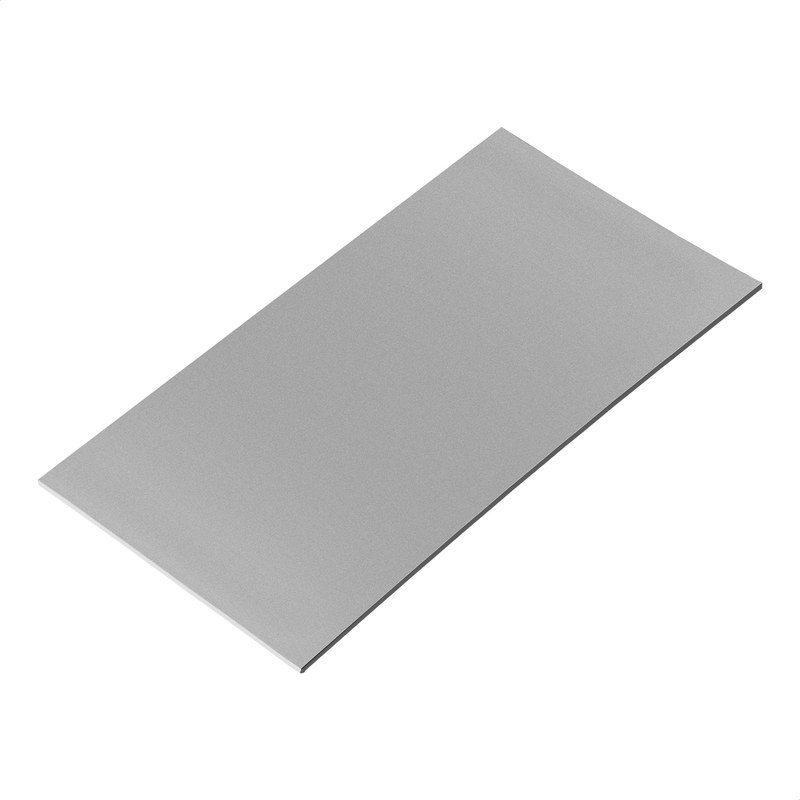

ExeGate Ice EPG-16WMK — эластичный листовой термоинтерфейс, передающий тепло от электронного компонента к радиатору через конструкционный зазор. Применяется при различии высот компонентов, допусках сборки и неровности их корпусов. В отличие от тонкого слоя термопасты, прокладка заполняет промежуток заданной высоты и компенсирует локальные отклонения плоскостности. Исполнение EX296145RUS имеет формат 90 × 50 мм и толщину 2 мм.

Технические характеристики

Основные параметры ExeGate Ice EPG-16WMK в исполнении 90 × 50 × 2 мм:

• артикул — EX296145RUS,
• тип — эластичная теплопроводящая прокладка,
• размер листа — 90 × 50 мм,
• номинальная толщина — 2,0 мм,
• теплопроводность — более 16 Вт/(м·К),
• рабочая температура — от −40 до +220 C,
• твёрдость — 25 ± 5 по шкале Шора 00, плотность — 3,2 г/см3,
• удельное объёмное сопротивление — 1016 Ом·см,
• электрическая прочность — 9,8 кВ/мм, цвет — серый.

Температура узла зависит также от контактной площади, сжатия и сопротивления радиатора. Электроизоляцию проверяют с учётом загрязнений, кромок и крепежа.

Особенности конструкции

EPG-16WMK изготовлена из полимерной композиции с минеральными теплопроводящими наполнителями. В состав входят оксиды алюминия и магния, нитрид бора, органосилоксановые и полиуретановые компоненты. Наполнители создают пути передачи тепла, а связующее придаёт листу податливость. Благодаря этому материал заполняет микронеровности без дополнительной обработки сопрягаемых деталей. Лист можно раскраивать под несколько тепловыделяющих элементов. Контур определяют по контактной зоне и соседним компонентам. Выступающие края способны изменить распределение усилий и помешать установке теплоотвода. При резке исключают надрывы, складки и загрязнение. Номинальные 2 мм обозначают толщину до сжатия, а не неизменную высоту слоя в собранном устройстве. Деформация зависит от прижима, площади и жёсткости узла. При контакте общего радиатора с несколькими компонентами разной высоты следует обеспечить прижим на каждой площадке, не допуская перегрузки корпусов микросхем и паяных соединений.

Принцип работы и тепловой расчёт

На границе твёрдых поверхностей фактическая площадь контакта меньше видимой: между выступами шероховатости сохраняются воздушные полости с высоким термическим сопротивлением. При сжатии прокладка повторяет рельеф деталей, уменьшает объём воздуха и формирует теплопроводящий слой. Поток энергии проходит от корпуса компонента через материал к основанию радиатора и далее рассеивается системой охлаждения. Для оценки сопротивления однородного слоя используют выражение R = t/(A), где t — толщина после сжатия, — теплопроводность, A — эффективная контактная площадь. Эта модель не учитывает переходное сопротивление границ и неравномерный прижим. Это идеализированная оценка участка теплового тракта. Снижение толщины обычно уменьшает его сопротивление, но допустимую деформацию нельзя превышать ради улучшения расчётного показателя. Электрическое сопротивление материала позволяет разделять проводящие поверхности, если это предусмотрено конструкцией. При этом изоляционные свойства листа не отменяют проверки воздушных промежутков, крепёжных элементов и возможного повреждения слоя металлическими кромками.

Монтаж и контроль состояния

До установки измеряют промежуток между источником тепла и основанием радиатора, учитывая допуски платы, корпуса и крепежа. Толщину выбирают для устойчивого контакта после сжатия, исключая чрезмерный изгиб платы. Прокладка не устраняет перекос теплоотвода. Последовательность монтажа:

• обесточивание устройства и защита электронных компонентов от электростатического разряда,
• очистка сопрягаемых поверхностей от старого термоинтерфейса и загрязнений,
• удаление защитных плёнок непосредственно перед укладкой при их наличии,
• размещение заготовки без растяжения, нахлёстов и складок,
• равномерная затяжка крепежа с соблюдением ограничений по усилию,
• проверка температуры узла под характерной рабочей нагрузкой.

После демонтажа оценивают остаточную деформацию листа, его целостность и чистоту. Порванный, загрязнённый или необратимо смятый материал заменяют. При неравномерном нагреве проверяют контакт, прижим и радиатор.

Области применения

Термопрокладка предназначена для устройств с зазором между теплоисточником и охлаждающей деталью. Варианты использования:

• микросхемы памяти видеокарт и вычислительных модулей,
• силовые транзисторы и элементы преобразователей напряжения,
• контроллеры и специализированные интегральные схемы,
• платы промышленной электроники с общим теплоотводом,
• радиаторы накопителей и телекоммуникационных устройств.

При выборе интерфейса сопоставляют геометрию сборки и допустимые температуры. На открытом кристалле с минимальным зазором толстая прокладка может уступать тонкослойному материалу. Учитывают сопротивление всего теплового тракта.

Таким образом, ExeGate Ice EPG-16WMK EX296145RUS формирует тепловой контакт между деталями при номинальной толщине прокладки 2 мм до сжатия. Материал применяют в конструкциях, где необходимо сочетать отвод тепла, компенсацию зазора и электрическую изоляцию. Эффективность зависит от расчёта теплового сопротивления и правильного распределения усилия крепления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты для организации теплоотвода в электронной аппаратуре.
