Двухполюсный указатель напряжения Fluke T90 — надежность и функциональность в компактном корпусе

Fluke T90 предназначен для оперативного определения наличия напряжения и проверки электрической непрерывности проводников. Двухполюсная схема обеспечивает контроль разности потенциалов между выбранными точками. Модель применяют в распределительных щитах, кабельных линиях и при подготовке оборудования к ремонту.

Технические характеристики

Основные параметры Fluke T90 включают:

• артикул — 4016945,
• диапазон индикации переменного и постоянного напряжения — 12–690 В,
• ступени светодиодной шкалы — 12, 24, 50, 120, 230, 400 и 690 В,
• частотный диапазон переменного напряжения — 40–400 Гц,
• время отклика светодиодной индикации — не более 0,5 с,
• проверка электрической непрерывности — до 400 кОм,
• номинальное входное сопротивление — около 200 кОм,
• категории измерений — CAT II 690 В и CAT III 600 В,
• степень защиты оболочки — IP54,
• рабочая температура — от −15 до +45 C,
• питание — две батареи AAA по 1,5 В.

Продолжительность подключения — до 30 с, последующая пауза — 240 с.

Особенности конструкции

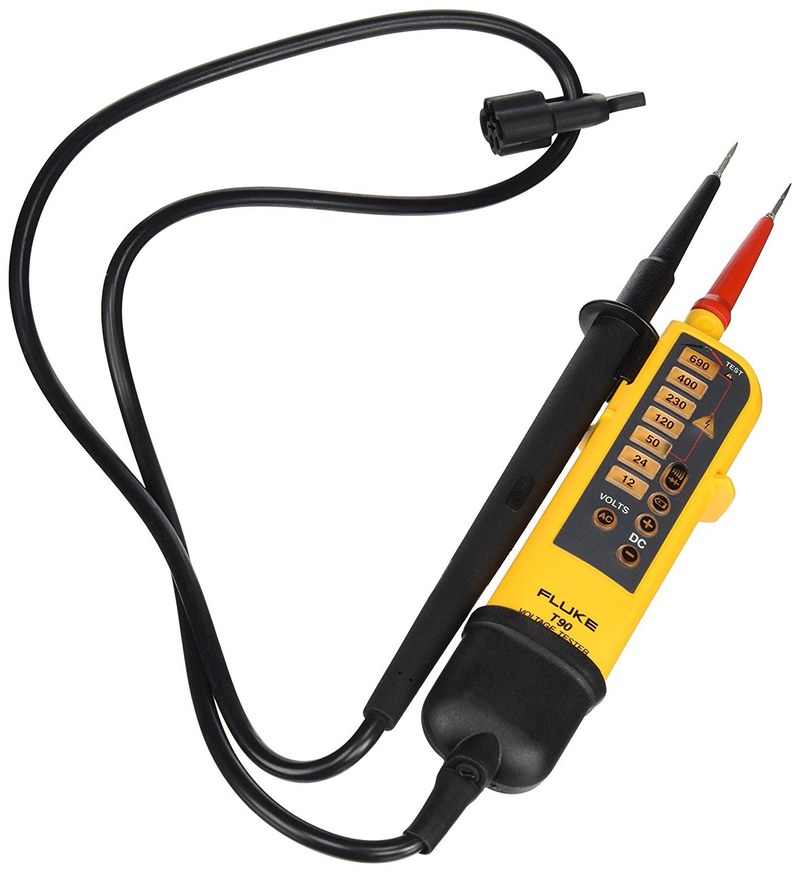

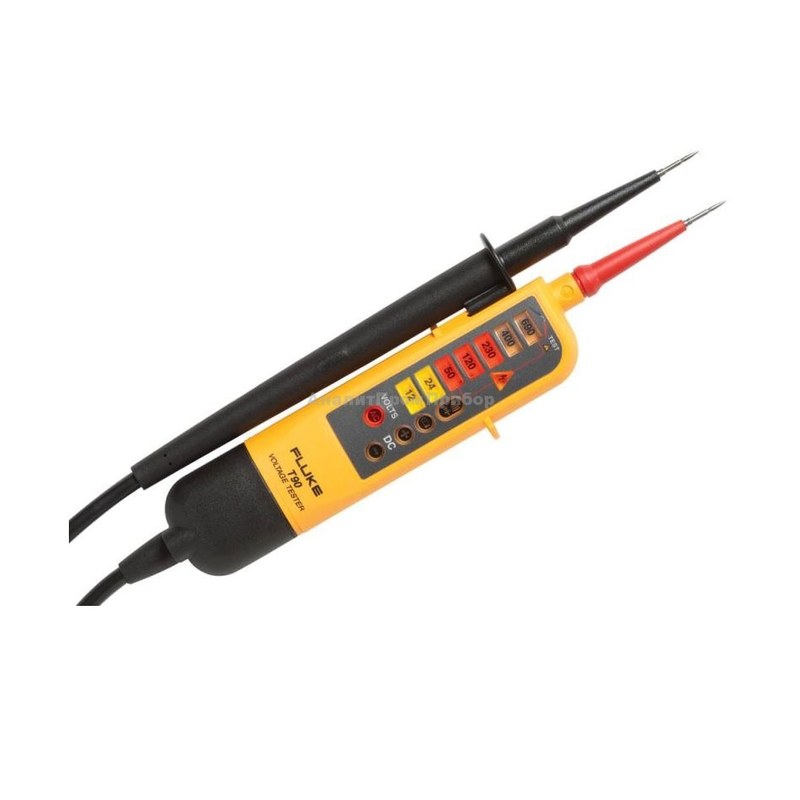

Прибор состоит из двух изолированных щупов, соединённых гибким шнуром с двойной изоляцией. Узкие металлические наконечники подходят для винтовых клемм и контактных гнёзд. Ограничители на рукоятках защищают зону захвата щупов. Светодиодная шкала размещена на основном щупе; она показывает достигнутые пороговые уровни напряжения, а отдельные индикаторы служат для распознавания рода тока и других состояний. Полярность постоянного напряжения обозначается отдельными светодиодами; звуковая индикация дополняет визуальную. ЖК-дисплей отсутствует: шкала отображает диапазон, но не точное значение. Колпачок фиксирует щупы при хранении. Удлинители диаметром 4,2 мм облегчают работу с розетками, а защитные насадки уменьшают длину открытой металлической части. При этом необходимо исключать случайное касание соседних контактов. В местах входа кабеля в рукоятки возможен излом жилы, вызывающий ошибочное заключение об отсутствии напряжения. Поэтому гибкий провод требует регулярного осмотра.

Принцип работы

Щупы подключают к двум точкам цепи: например, между фазой и нейтралью либо между фазой и PE. При достижении порога 12 В указатель включается автоматически. Схема распознаёт род тока и включает соответствующие светодиоды. Промежуточные значения нельзя трактовать как результат точного измерения. Входная цепь имеет сопротивление порядка 200 кОм. При напряжении 230 В через неё протекает приблизительно 1,15 мА, а при 690 В — около 3,5 мА. Ток обычно недостаточен для срабатывания УЗО. Переключаемой нагрузки у T90 нет: для подавления наведённого напряжения или испытания УЗО используют другие приборы. Независимый индикатор опасного уровня способен сигнализировать о превышении 50 В переменного либо 120 В постоянного напряжения даже при разряженных батареях. Однако отсутствие свечения при разряженных батареях не подтверждает обесточивание. Однополюсное обнаружение фазы работает при переменном напряжении 100–690 В частотой 40–60 Гц. Изолирующие покрытия пола, обувь или лестница способны влиять на результат, поэтому однополюсный тест не заменяет двухполюсную проверку.

Проверка электрической непрерывности

Контроль целостности выполняют только после снятия питания и двухполюсного подтверждения обесточивания. При соединении щупов через проводящий участок срабатывают световая и звуковая индикации. Доступна также проверка диодов с учётом полярности. В разветвлённой линии параллельные пути проводимости способны дать сигнал прозвонки даже при обрыве проверяемой жилы. Для локализации повреждения участок отключают от других подключённых устройств. Диапазон до 400 кОм относится к распознаванию проводимости, а не к точному измерению сопротивления. Для проверки переходных сопротивлений, защитных проводников по нормативному критерию и сопротивления изоляции требуются специализированные измерители.

Области применения

Основные направления применения:

• контроль напряжения на вводных и отходящих клеммах низковольтных щитов,
• проверка наличия питания на коммутационных аппаратах и клеммных сборках,
• обнаружение обрыва в отключённых проводных соединениях,
• предварительная идентификация фазного проводника при диагностике розеточных цепей,
• проверка состояния плавких вставок и контактов выключателей,
• контроль цепей управления перед демонтажом или заменой компонентов.
• В трёхфазных сетях T90 проверяет межфазное напряжение, но не определяет чередование фаз.

Требования к безопасной эксплуатации

Категория CAT III 600 В допускает использование указателя в соответствующих участках распределительной электропроводки с учётом допустимого рабочего напряжения. Маркировка CAT II 690 В действует для другой категории перенапряжений. Рейтинг CAT IV 600 В, присущий старшим моделям, к T90 не относится. До начала работ осматривают корпус, изоляцию кабеля, соединения и металлические наконечники. Работоспособность проверяют самотестированием и на источнике с известным напряжением как до, так и после контроля обесточивания. При повреждении проводов или сбоях индикации прибор не используют. Замыкание наконечников подтверждает целостность измерительной цепи; удержание контакта более трёх секунд запускает проверку светодиодов, предусмотренную встроенной системой самоконтроля. IP54 означает защиту от пыли и брызг, но не допускает погружения прибора. Необходимо исключать касание токоведущих частей, использовать требуемые средства защиты и предотвращать повторное включение проверяемого оборудования.

Таким образом, Fluke T90 объединяет двухполюсный контроль переменного и постоянного напряжения, ступенчатую светодиодную индикацию, однополюсное определение фазы и проверку электрической непрерывности. Модель рассчитана на оперативные проверки низковольтных цепей без расширенных измерительных режимов. Компания «Олниса» осуществляет поставку Fluke T90 и другого промышленного оборудования для эксплуатации электротехнических систем.
