Газовые клапанные блоки DUNGS — эффективное решение для автоматизации систем газоснабжения

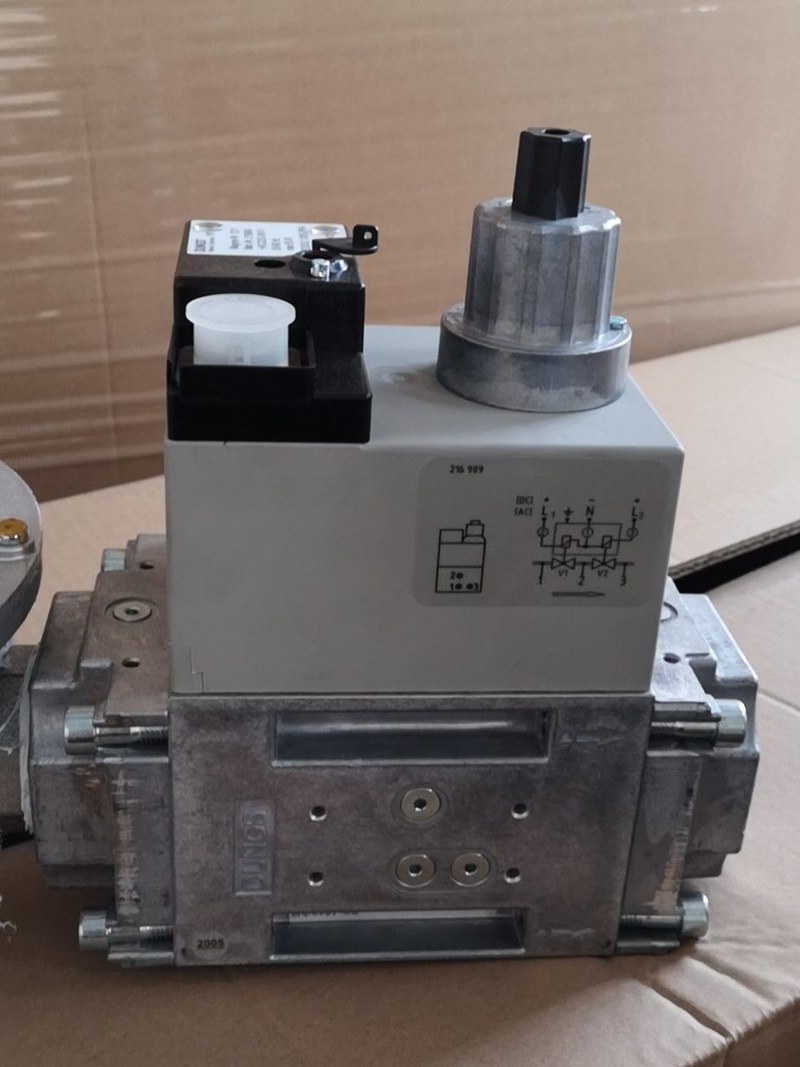

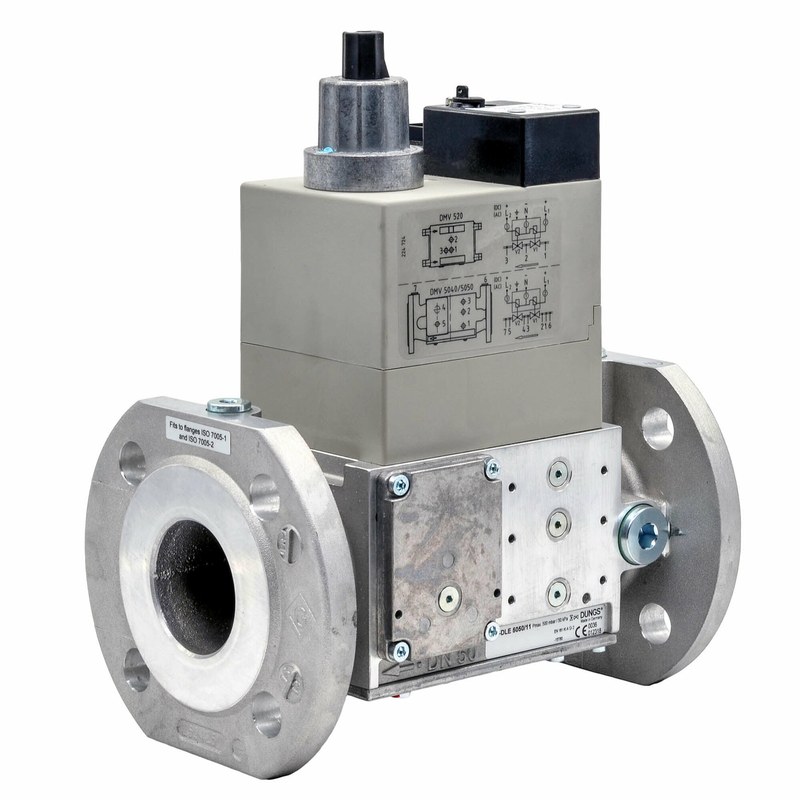

Блок клапанов DUNGS управляет подачей газа в горелочных установках. В зависимости от исполнения узел объединяет два предохранительных электромагнитных клапана либо дополнительно содержит регулятор давления, фильтр и реле давления. Компоновка уменьшает число соединений и длину газовой рампы. Оборудование применяют в котлах, промышленных печах и теплогенераторах с автоматическим розжигом и отключением горелки.
Рабочий цикл и защитное отключение
Без питания пружины прижимают затворы к седлам. После выполнения условий пуска автомат горения подаёт напряжение на приводы, клапаны открываются и газ проходит к горелке. При снятии управляющего сигнала или нарушении защитной цепи затворы закрываются пружинами. У ряда блоков DMV время закрытия составляет менее одной секунды. Контроль пламени, продувки и воздуха выполняется другими устройствами автоматики. Газовый блок не заменяет систему безопасности горелки. Реле давления отслеживает установленный порог и передаёт сигнал для запрета розжига либо остановки. Порядок срабатывания защит определяется электрической схемой управления.
Регулирование давления и характеристика открытия
Регулятор GasMultiBloc поддерживает выходное давление при допустимых изменениях входного. Мембранно-пружинный механизм изменяет проходное сечение регулирующего органа. При наличии ограничителя основного расхода им задают верхнюю границу подачи газа. Уставки согласуют с характеристиками горелки. Способ открытия определяется серией:
- DMV-D — быстрое открытие и ограничение основного расхода,
- DMV-DLE — замедленное открытие с настройкой начального хода,
- MB-DLE — одноступенчатое управление с регулируемым открытием,
- MB-ZRDLE — двухступенчатая работа с настройкой частичной нагрузки.
Плавное увеличение расхода уменьшает резкость подачи газа при розжиге, но не заменяет регулирования газовоздушной смеси. Начальную и номинальную нагрузку проверяют по давлению, устойчивости факела и составу продуктов сгорания. Настройки устанавливают с учётом характеристики горелочной головки.
Технические характеристики и рабочие ограничения
Пределы давления зависят от серии. В GasMultiBloc MB-D(LE) существуют исполнения на 200 и 360 мбар; отдельные блоки DMV рассчитаны на 500 мбар. Эти значения нельзя переносить на всю продукцию DUNGS. Номинал питания, размеры соединений и температурные ограничения устанавливают по маркировке изделия. К основным параметрам относятся:
- номинальный диаметр и вид трубного соединения,
- максимальное давление газа на входе,
- диапазон выходного давления при наличии регулятора,
- расход и потери давления в открытом состоянии,
- номинальное напряжение питания электромагнитов,
- частота сети для исполнений переменного тока,
- температурный диапазон и разрешённая ориентация приводов,
- степень защиты оболочки электрических компонентов.
В DMV/12 применяются клапаны класса A по EN 161. При расчёте газовой линии учитывают плотность топлива, сопротивление арматуры и необходимое давление перед горелкой. Одинаковый диаметр соединений не гарантирует нужную пропускную способность: её устанавливают по гидравлическим данным конкретного блока.
Проверка герметичности и диагностика
Два последовательных затвора позволяют проверять межклапанную полость. Совместимая система VPS контролирует герметичность седел по изменению давления в испытательном объёме. При недопустимой утечке разрешение на запуск блокируется. Такая система является отдельным устройством и не входит в каждую базовую комплектацию. Измерительные порты позволяют проверить давление на входе, между клапанами и на выходе. Отклонения вызывают загрязнение фильтра, падение сетевого давления, неправильная уставка регулятора или отказ цепи управления. Диагностику проводят с учётом нагрузки и состояния смежной арматуры. Повышение уставки без измерений не устраняет причину неисправности.
Монтаж и техническое обслуживание
Перед монтажом проверяют направление потока, чистоту трубопровода и совместимость соединений. Положение электромагнитов должно соответствовать требованиям модели. Нельзя передавать на корпус изгибающие нагрузки от труб. Фланцевые крепления затягивают равномерно, используя уплотнения, пригодные для газа. При пусконаладке контролируют наружную герметичность, напряжение питания, действие блокировок и давление при разных нагрузках. Фильтр обслуживают по загрязнённости и установленному регламенту. Плотность запирания проверяют предусмотренным методом. Перед вскрытием газовых полостей подачу топлива отключают и выполняют обязательные меры безопасности.
Таким образом, блоки клапанов DUNGS обеспечивают автоматическое перекрытие подачи газа. Многофункциональные версии также регулируют давление и контролируют отдельные параметры топливного тракта. Различия DMV и GasMultiBloc определяют компоновку газовой рампы и режимы управления. Работоспособность зависит от соответствия расхода, давления, электропитания и блокировок условиям установки. Компания «Олниса» осуществляет поставку блоков клапанов DUNGS и другого промышленного оборудования.
