Детектор напряжения Fluke LVD2 — технические характеристики, принцип работы и преимущества устройства

Fluke LVD2 предназначен для оперативного обнаружения переменного напряжения без гальванического соединения с проверяемой цепью. Компактный корпус объединяет чувствительный элемент и светодиодный фонарь. Детектор выполняет функцию предварительной индикации и не заменяет измеритель напряжения при диагностике параметров сети или подтверждении безопасного состояния оборудования.

Технические характеристики

Основные сведения Fluke LVD2 определяют область допустимого применения и способ представления результата:

• модель — Fluke LVD2, код изделия — 2740300,
• контролируемая величина — переменное напряжение от 90 до 600 В,
• метод обнаружения — бесконтактная регистрация электрического поля,
• сигнализация — двухуровневая, синяя и красная световая индикация,
• ориентировочная зона синей индикации — от 2,54 до 12,7 см от источника,
• индикация у источника — красное свечение,
• категория электробезопасности — CAT IV 600 В,
• диапазон рабочей температуры — от 0 до +50 C,
• дополнительное оснащение — белый светодиодный фонарь,
• заявленный ресурс светодиода фонаря — 100 000 часов,
• питание — сменный элемент типоразмера AAA.

LVD2 не измеряет значение напряжения, частоту или форму сигнала: световая индикация сообщает лишь об обнаружении поля. Указанный интервал появления синего свечения относится к условиям обнаружения, а не к гарантированной дистанции срабатывания для любого вида изоляции. По цвету также нельзя различить номиналы напряжения внутри рабочего диапазона.

Особенности конструкции

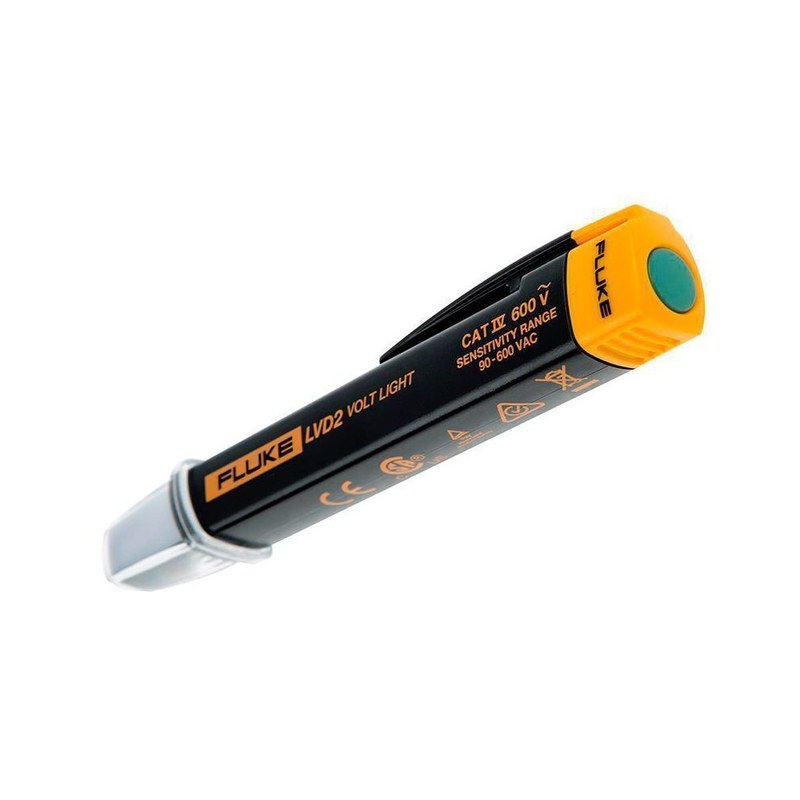

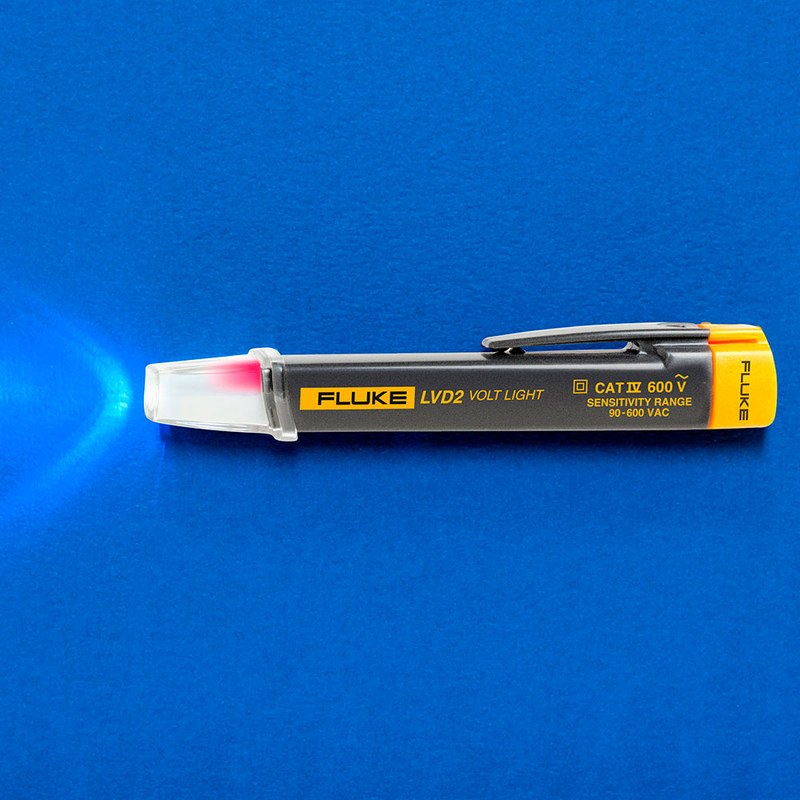

Корпус выполнен в вытянутом формате, рассчитанном на удержание одной рукой. Чувствительная зона располагается у рабочего конца, который подносят к изолированному кабелю, контактной группе либо участку корпуса электрооборудования, где возможно присутствие поля. Изоляцию проводника при этом не вскрывают. Световые сигналы различаются цветом и позволяют оценивать приближение к предполагаемому источнику. Отдельная белая подсветка предназначена для визуального осмотра маркировки, клемм и проводников при недостаточном освещении. Подсветка не связана с регистрацией напряжения; ресурс светодиода не равен сроку службы батареи. Перед длительным хранением состояние батареи проверяют: утечка электролита способна повредить контакты. Загрязнения с поверхности удаляют, не повреждая изоляционный корпус.

Принцип бесконтактного обнаружения

Работа LVD2 основана на регистрации переменного электрического поля, возникающего возле проводника под напряжением. При приближении к зоне с достаточной напряженностью поля включается синяя индикация. В непосредственной близости от источника детектор переходит к красному сигналу. Цвет не определяет точное расстояние до жилы. При расположении рядом нескольких действующих кабелей поле у датчика формируется их совокупным воздействием. Принадлежность сигнала конкретной линии устанавливают по схеме соединений и контактным измерениям. Результат зависит от изоляции, расположения жил, экранов и заземленных поверхностей. В многожильном кабеле поля могут компенсироваться, а металлический экран ослабляет сигнал. Поэтому отсутствие свечения не доказывает, что проверяемая часть установки обесточена. Постоянное напряжение, равно как и напряжение ниже установленного диапазона, не входит в назначение устройства.

Порядок проведения проверки

До начала обследования необходимо убедиться в целостности корпуса, исправности питания и работоспособности индикации на заведомо находящемся под напряжением объекте соответствующего диапазона. Далее рабочий конец медленно перемещают вдоль проверяемого участка, отслеживая изменение цвета сигнала. При поиске жилы проверяют каждый доступный изолированный участок, учитывая влияние соседних цепей. При плотном монтаже положение датчика изменяют постепенно, не касаясь открытых токоведущих частей. После осмотра работоспособность индикатора повторно проверяют на известном действующем источнике. Это позволяет выявить отказ индикации.

Области применения

Функциональность прибора ориентирована на экспресс-контроль в электротехническом обслуживании и на этапе локализации потенциально опасных участков:

• предварительное обследование силовых и осветительных линий,
• поиск участков с возможным присутствием фазы в кабельных сборках,
• проверка расположения действующих проводников перед дальнейшей диагностикой,
• осмотр клеммных отсеков распределительных шкафов,
• контроль доступных изолированных соединений при техническом обходе,
• ориентировочное выявление источника поля в зоне нескольких кабелей.

Эксплуатационные преимущества

При эксплуатационных обходах востребованы следующие свойства:

• обнаружение переменного поля без разъединения изолированной проводки,
• различение приближения к источнику по двум цветовым состояниям,
• удержание и перемещение одной рукой при обходе оборудования,
• совмещение индикации напряжения и локального освещения,
• отсутствие необходимости подключать измерительные провода.

Таким образом, Fluke LVD2 ускоряет предварительное обследование переменных электрических цепей, но не заменяет процедуру проверки отсутствия напряжения контактным испытателем. Компания «Олниса» осуществляет поставку Fluke LVD2 и другого промышленного оборудования.
