Выключатель ELVERT применяется для управления электрической цепью и, в автоматическом исполнении, для ограничения последствий перегрузок и коротких замыканий. Номенклатура марки охватывает модульные аппараты распределительных щитов, силовые выключатели в литом корпусе и устройства ручного отключения нагрузки. Их назначение различается: автомат защищает проводники при сверхтоке, а выключатель нагрузки выполняет оперативную коммутацию в пределах установленной категории применения. Исполнение соотносят с токами сети и условиями монтажа.
Технические характеристики

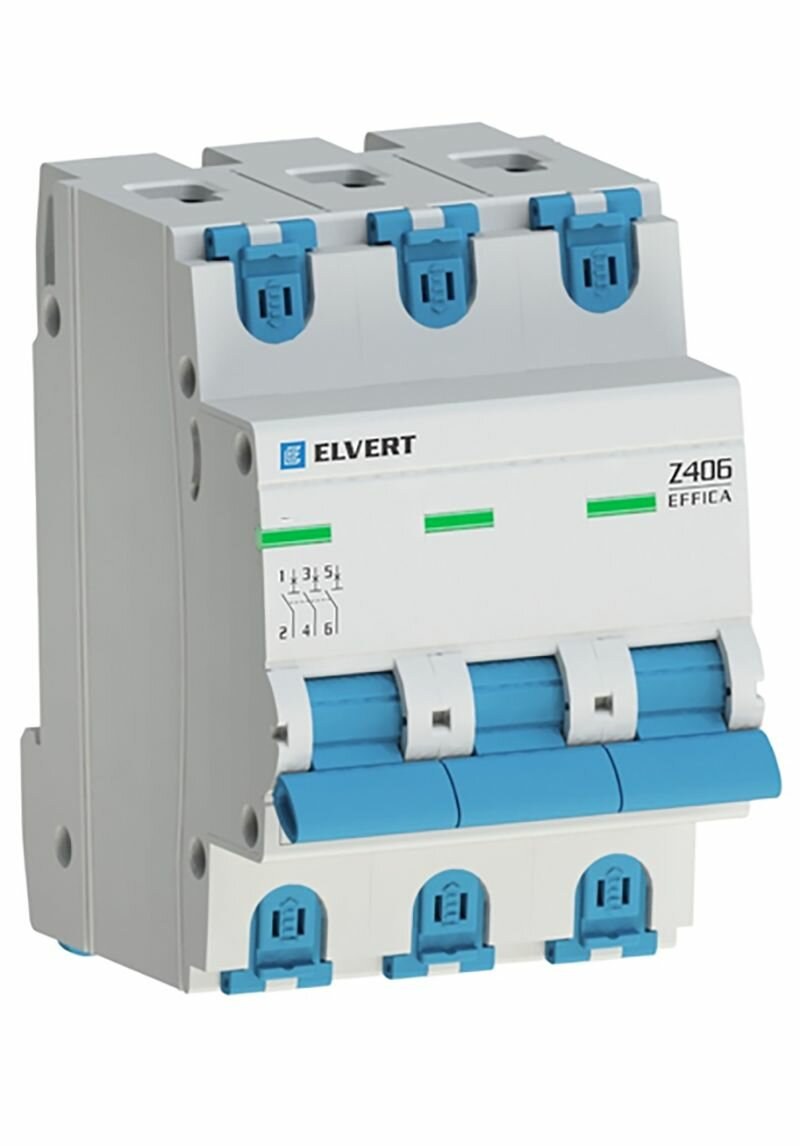

Модульные серии ELVERT — Z406, Z606 и eZ113. Они рассчитаны на разные уровни токов короткого замыкания, поэтому замена одной серии другой без анализа сети недопустима. Основные сведения для сравнения:
- Z406 — номинальная отключающая способность 4,5 кА,
- Z606 — номинальная отключающая способность 6 кА,
- eZ113 — номинальная отключающая способность 10 кА,
- время-токовые характеристики B, C или D — в зависимости от исполнения,
- количество полюсов — по схеме коммутируемой цепи,
- номинальный ток In — по маркировке конкретного аппарата,
- рабочее напряжение и частота — в границах паспортных значений.
Для наглядности исполнения eZ1131C-16 и eZ1133B-10 обозначают однополюсный аппарат на 16 А с характеристикой C и трёхполюсный на 10 А с характеристикой B соответственно. При проектировании следует различать Icn по стандарту для модульных автоматов и показатели Icu, Ics по стандарту на промышленную аппаратуру. Их значения нельзя механически приравнивать без учёта методики испытаний и номинального напряжения.
Конструкция и способы установки

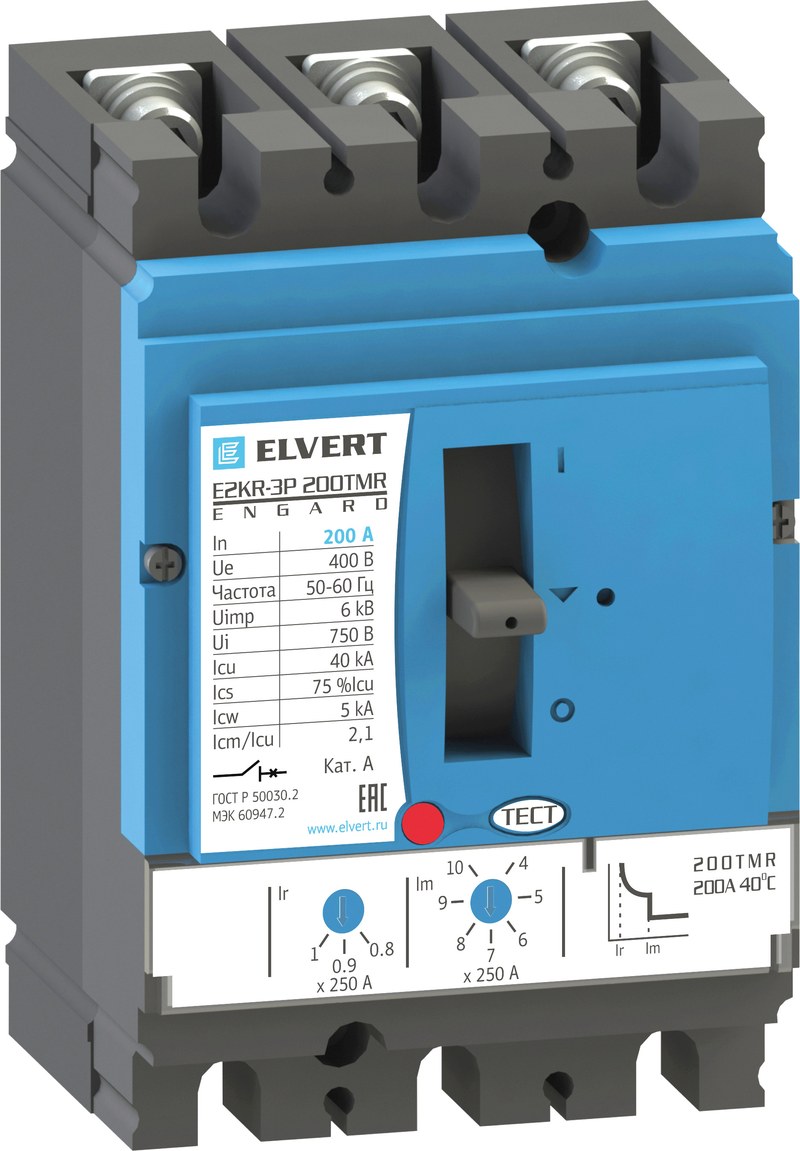

Модульный автомат содержит корпус из электроизоляционного материала, неподвижный и подвижный контакты, механизм свободного расцепления, дугогасительную камеру и токочувствительные элементы. Контактная система приводится в действие рукояткой, но удержание рукоятки во включённом положении не должно блокировать отключение при аварии. Дуга, возникающая в момент размыкания под током, перемещается к металлическим пластинам камеры, разделяется и охлаждается. Для модульных серий предусмотрена установка на монтажную рейку распределительного щита. Число занимаемых модулей, допустимое сечение проводника, момент затяжки зажимов и сторона подключения устанавливаются для каждого исполнения отдельно. Выключатели E2K в литом корпусе предназначены для иных токовых диапазонов и закрепляются на монтажной панели. Их силовые выводы и конструкция привода отличаются от компактных реечных аппаратов.
Принцип защитного отключения
В типовом термомагнитном автомате перегрузка воздействует на биметаллический элемент. При длительном превышении допустимого тока он нагревается, изгибается и инициирует освобождение механизма. Время срабатывания зависит от кратности тока, начальной температуры и теплового состояния аппарата. Электромагнитный расцепитель реагирует существенно быстрее: большой ток короткого замыкания создаёт усилие, достаточное для немедленного воздействия на защёлку. Время-токовая кривая характеризует область действия мгновенного расцепителя. Для исполнения B типовой диапазон составляет 3–5 In, для C — 5–10 In, для D — 10–20 In в рамках соответствующего стандарта. Эти величины не заменяют проверку отключения при минимальном токе повреждения. Аппарат с кривой D может выдерживать пусковой ток двигателя, но в удалённой линии с высоким сопротивлением петли короткого замыкания отключение окажется недостаточно быстрым. Выключатели нагрузки ELVERT серий SL06 и SL13 не следует рассматривать как замену автоматической защите. Они рассчитаны на ручное включение и отключение рабочего тока; функцию отключения сверхтоков в такой цепи обеспечивает отдельно установленный защитный аппарат.
Инженерный расчёт и согласование аппаратов
Номинал выключателя выбирается не по сумме паспортных мощностей в отрыве от режима нагрузки, а по расчётному току и длительно допустимому току кабельной линии. Для типовой защиты от перегрузки используют условия Ib ≤ In ≤ Iz с учётом применимости нормативных коэффициентов; здесь Ib — расчётный ток, Iz — допустимая токовая нагрузка проводника. Проверяют также отключающую способность при расчётном токе КЗ на месте установки. При каскадном расположении автоматов важна селективность: повреждённый отходящий фидер должен отключаться прежде вводного аппарата, если такая координация предусмотрена проектом. Сходство номинальных токов или различие в кривых B и C само по себе селективность не доказывает. Необходимы таблицы координации, временные характеристики и проверка токов в различных точках сети. Для электродвигателей учитывают пусковую кратность, длительность разгона и отдельную защиту от перегрузки, если автомат не реализует требуемую характеристику двигателя.
Условия эксплуатации и контроль
Выключатель ELVERT включают в схему с учётом нагрева внутри шкафа, плотности размещения модулей, внешней температуры и качества электрических соединений. При групповой установке взаимный подогрев способен уменьшать допустимую длительную нагрузку. Изменение сечения, материала или типа жил без проверки совместимости с клеммой недопустимо. При вводе в эксплуатацию контролируют соответствие маркировки проекту, целостность корпуса, затяжку соединений и свободу работы механизма. Контрольные операции выполняют на обесточенной установке с проверкой отсутствия напряжения. После аварийного отключения устанавливают причину срабатывания и состояние отходящей цепи; многократное повторное включение при неустранённом повреждении исключают. При обнаружении оплавления зажима, следов перегрева или нестабильной фиксации рукоятки аппарат выводят из эксплуатации.
Таким образом, техническая пригодность определяется согласованием тока нагрузки, кабельной линии, отключающей способности и схемы распределения, а также соблюдением монтажных ограничений. Компания «Олниса» осуществляет поставку промышленного оборудования ELVERT для электротехнических объектов.
