Детектор напряжения Fluke LVD2 — эффективный контроль электрических цепей и повышение безопасности обслуживания оборудования

Fluke LVD2 — переносной детектор переменного напряжения со встроенным светодиодным фонарём. Он служит для предварительной проверки кабелей, розеток и распределительных устройств без щупов. Два уровня чувствительности помогают найти поле и приблизительно локализовать источник. Однако прибор не заменяет подтверждение отсутствия напряжения.

Технические характеристики

Основные параметры определяют допустимую область эксплуатации прибора:

• модель — Fluke LVD2,
• код изделия — 2740300,
• диапазон обнаружения переменного напряжения — 90–600 В,
• метод обнаружения — бесконтактный, по электрическому полю,
• индикация — двухцветная, синяя и красная,
• категория электрической безопасности — CAT IV 600 В,
• рабочая температура — от 0 до +50 C,
• питание — один элемент AAA напряжением 1,5 В,
• подсветка — встроенный белый светодиод,
• заявленный ресурс светодиода — 100 000 часов.

CAT IV определяет стойкость к переходным перенапряжениям в низковольтной сети, но не допускает применения выше 600 В. Детектор не отображает действующее значение напряжения, частоту или иные количественные параметры сети. Для электрической безопасности указано соответствие IEC 61010-1 и степень загрязнения 2. Электромагнитная совместимость рассматривается по IEC 61326-1 и IEC 61326-2-2; допустимая высота эксплуатации — до 2 000 м.

Особенности конструкции

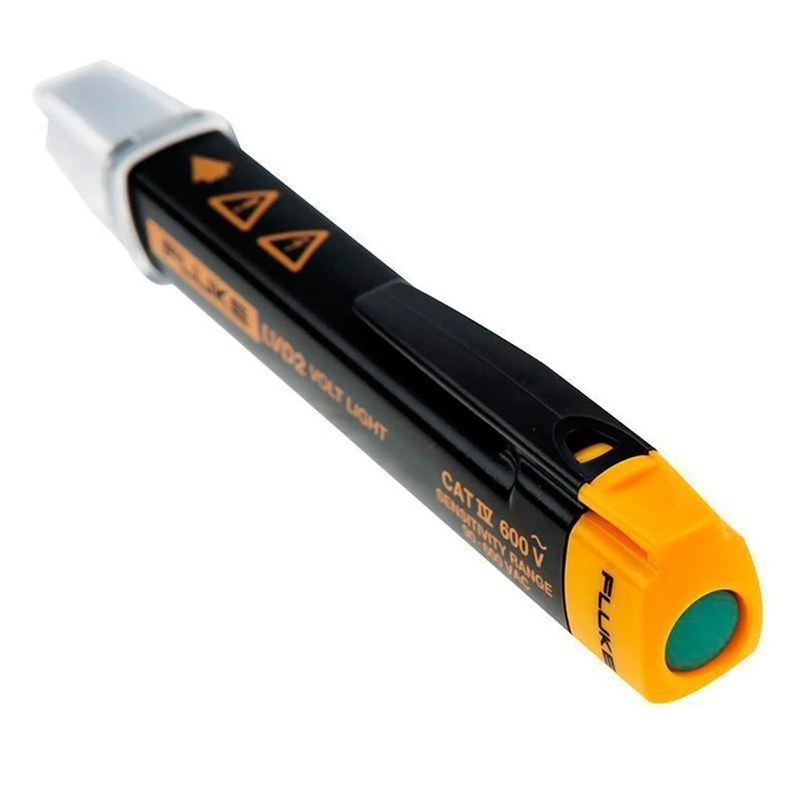

Вытянутый корпус рассчитан на удержание одной рукой и подведение чувствительного торца к изолированным проводникам. Отсутствие выносных щупов упрощает осмотр тесных монтажных зон. Электрическая связь с исследуемой жилой не создаётся: чувствительный узел воспринимает поле через изоляцию. Встроенный фонарь освещает клеммные ряды, обозначения автоматических выключателей и внутренние участки шкафов. Ресурс светодиода не определяет время работы от батареи. Для питания применяется один сменный элемент AAA. Перед проверкой оценивают целостность корпуса, надёжность закрытия батарейного отсека и работу фонаря. Руку располагают за тактильным ограничителем.

Принцип работы и цветовая индикация

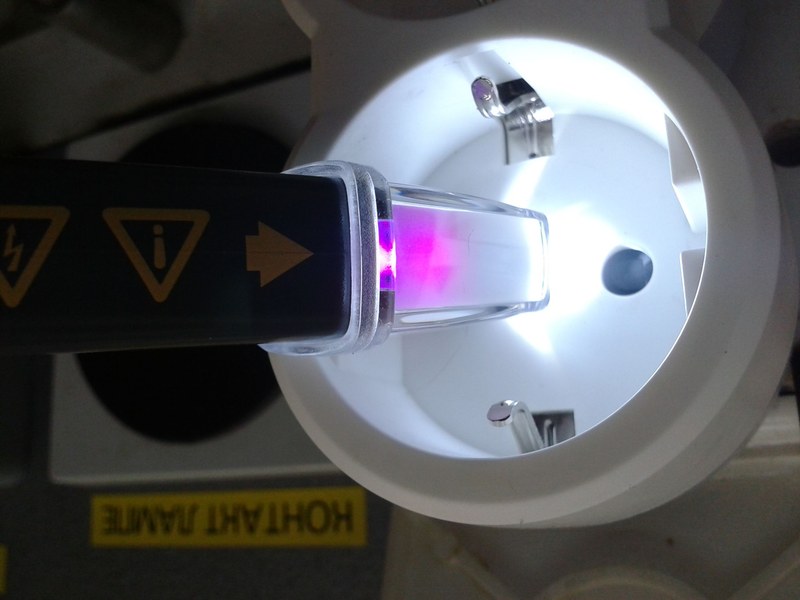

Переменное напряжение создаёт вокруг проводника электрическое поле. Датчик улавливает его без контакта с жилой, а схема активирует индикацию. В отличие от двухполюсного вольтметра, LVD2 не измеряет разность потенциалов между заданными точками. Его показание характеризует обнаружение поля достаточной интенсивности. Две ступени чувствительности помогают ориентироваться относительно источника:

• синий свет указывает на приближение к источнику примерно на 2,54–12,7 см,
• красный свет появляется при нахождении чувствительного конца непосредственно возле источника.

Расстояния не являются гарантированной точностью локализации жилы. На реакцию влияют напряжение, изоляция и расположение соседних цепей. В кабельном пучке свечение может быть вызвано полем другого проводника. Поэтому переход от синего сигнала к красному не следует трактовать как однозначное определение конкретной фазы.

Порядок проверки и ограничения

До начала обследования исправность LVD2 проверяют на известном источнике переменного напряжения в пределах рабочего диапазона. Затем чувствительный торец последовательно приближают к исследуемым участкам, не касаясь открытого металла. После осмотра тест на известном источнике повторяют для контроля исправности. При применении учитывают факторы, способные изменить результат:

• отсутствие свечения не подтверждает безопасность проводника,
• металлические экраны ослабляют поле вне кабеля,
• толстая изоляция и большое расстояние затрудняют обнаружение,
• утопленные контакты розеток ограничивают доступ датчика,
• разряд батареи и электрическая изоляция пользователя влияют на реакцию,
• постоянное напряжение устройством не обнаруживается,
• применение возле частотно-регулируемых приводов не допускается.

Для подтверждения отсутствия опасного напряжения перед электротехническими работами необходим подходящий двухполюсный указатель либо вольтметр, рассчитанный на данную установку. Показаний LVD2 недостаточно для допуска к прикосновению. Возле открытых токоведущих частей сохраняют нормативные расстояния и используют необходимые средства индивидуальной защиты.

Области применения

Fluke LVD2 используют для первичного осмотра низковольтных сетей до инструментальной диагностики. Типовые операции:

• проверка отходящих кабельных линий в распределительных щитах,
• поиск участков трассы с выраженным электрическим полем,
• предварительное обследование розеточных групп и питающих шнуров,
• осмотр вводных соединений станков и технологических установок,
• контроль зон возле выключателей и элементов освещения.

Для поиска обрыва нейтрали, определения фазных соотношений и измерения параметров питания используют другие измерительные средства. В шкафах с плотной компоновкой особенно важно учитывать наложение полей нескольких проводников.

Таким образом, Fluke LVD2 обеспечивает предварительное выявление электрического поля в сетях переменного тока 90–600 В. Бесконтактная конструкция и двухцветная сигнализация позволяют ориентировочно определить положение источника, не выполняя прямого измерения напряжения. Результат зависит от структуры проводки и состояния прибора. Компания «Олниса» осуществляет поставку Fluke LVD2 и другого промышленного оборудования.
