Мультиметр Fluke 113: надежное решение для повседневных электротехнических измерений

Fluke 113 предназначен для проверки электрических цепей при обслуживании распределительных устройств, проводки и аппаратуры управления. Мультиметр измеряет переменное и постоянное напряжение, сопротивление, емкость, проверяет диоды и выполняет звуковую прозвонку. Функция VCHEK LoZ с низким входным сопротивлением помогает отличать действующее питание от наведенного потенциала на незагруженном проводнике.

Технические характеристики

Основные параметры прибора включают в себя:

• измерение напряжения VCHEK: 6,000; 60,00 и 600,0 В,
• разрешение при контроле напряжения: 0,001; 0,01 и 0,1 В соответственно,
• погрешность VCHEK для постоянного напряжения и 45–500 Гц: ±(2,0 % + 3 единицы младшего разряда),
• погрешность при 500 Гц – 1 кГц: ±(4,0 % + 3 единицы),
• диапазоны измерения сопротивления: 600,0 Ом; 6,000 и 60,00 кОм,
• основная погрешность сопротивления: ±(0,9 % + 1–2 единицы разряда),
• пределы измерения емкости: 1000 нФ; 10,00; 100,0 и 9999 мкФ,
• проверка диодов: до 2,000 В с разрешением 0,001 В,
• дисплей: 6000 отсчетов, обновление четыре раза в секунду,
• питание: батарея 9 В, около 300 часов работы без подсветки,
• температура эксплуатации: от −10 до +50 C,
• категория электробезопасности: CAT IV 600 В по IEC 61010-2-033.

Особенности конструкции

Габариты корпуса составляют 167,1 × 85,1 × 46,0 мм, масса — 404 г. Поворотный переключатель выбирает режимы; диапазоны устанавливаются автоматически или вручную. Предусмотрены два гнезда: общий COM и измерительный вход. Отдельных токовых клемм нет, измерение тока не поддерживается. Жидкокристаллический экран оснащен подсветкой с автоматическим отключением. Защитный чехол имеет держатели щупов; доступен магнитный подвес TPAK. Режим HOLD удерживает показание, MIN/MAX регистрирует минимальный и максимальный уровни. При длительном бездействии срабатывает режим энергосбережения. Погрешность задается суммой доли измеренного значения и фиксированного числа младших разрядов. Поэтому на малых уровнях напряжения вклад цифрового отсчета становится заметнее. Для VCHEK характеристики действуют начиная с 60 отсчетов рабочего диапазона; ненулевое показание при разомкнутых щупах само по себе не означает неисправность. Допустимый пик-фактор составляет до 3 при 4000 отсчетах и снижается до 1,5 на полной шкале.

Принцип работы VCHEK LoZ

VCHEK автоматически определяет наличие напряжения, а при его отсутствии проверяет целостность цепи. Входное сопротивление около 3 кОм нагружает исследуемый участок, ослабляя эффект емкостной связи между соседними проводниками. Это позволяет отделить напряжение действующего источника от наведенного потенциала. Низкое сопротивление входа одновременно ограничивает сферу измерений. Подключение к маломощным сигнальным выходам, чувствительным электронным узлам и высокоомным датчикам способно изменить их режим работы. Для анализа таких цепей требуется измеритель с высоким входным сопротивлением. В автоматическом режиме VCHEK минимальное распознаваемое постоянное напряжение составляет 3 В; для меньших уровней предусмотрен ручной выбор диапазона 6 В. Для переменного напряжения реализовано измерение True RMS, пригодное для несинусоидальных сигналов в допустимой полосе частот и при нормированном пик-факторе.

Проверка компонентов и соединений

В режиме омметра на обесточенный участок подается испытательный сигнал. Предел 60 кОм подходит для контроля резисторов, контактов и проводников, но не для испытания изоляции. Прозвонка сопровождается звуковым сигналом при сопротивлении ниже 20 Ом; при значениях выше 250 Ом сигнал отсутствует. Регистрируются разрывы и замыкания длительностью от 500 мкс. Режим проверки диодов отображает прямое падение напряжения перехода, помогая выявить обрывы и короткие замыкания полупроводниковых элементов. Емкость проверяют после разряда конденсатора и исключения параллельных цепей. Эта операция не определяет эквивалентное последовательное сопротивление. Для сохранения нормируемой точности измерений сопротивления, емкости, диодов и прозвонки после работы с напряжением необходимо выдержать паузу в одну минуту.

Области применения

Функциональность Fluke 113 соответствует типовым операциям электротехнического обслуживания:

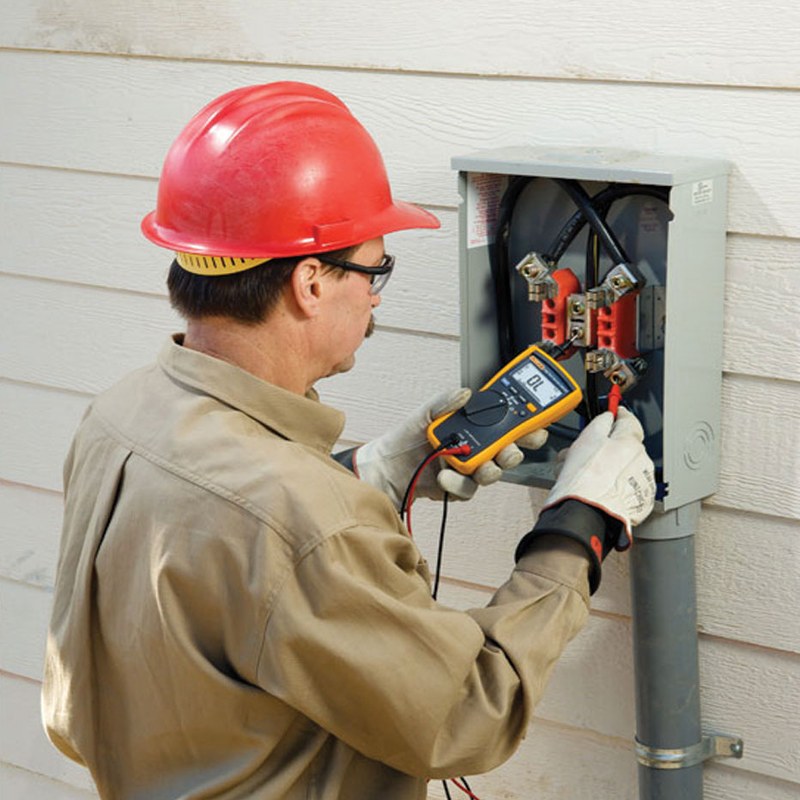

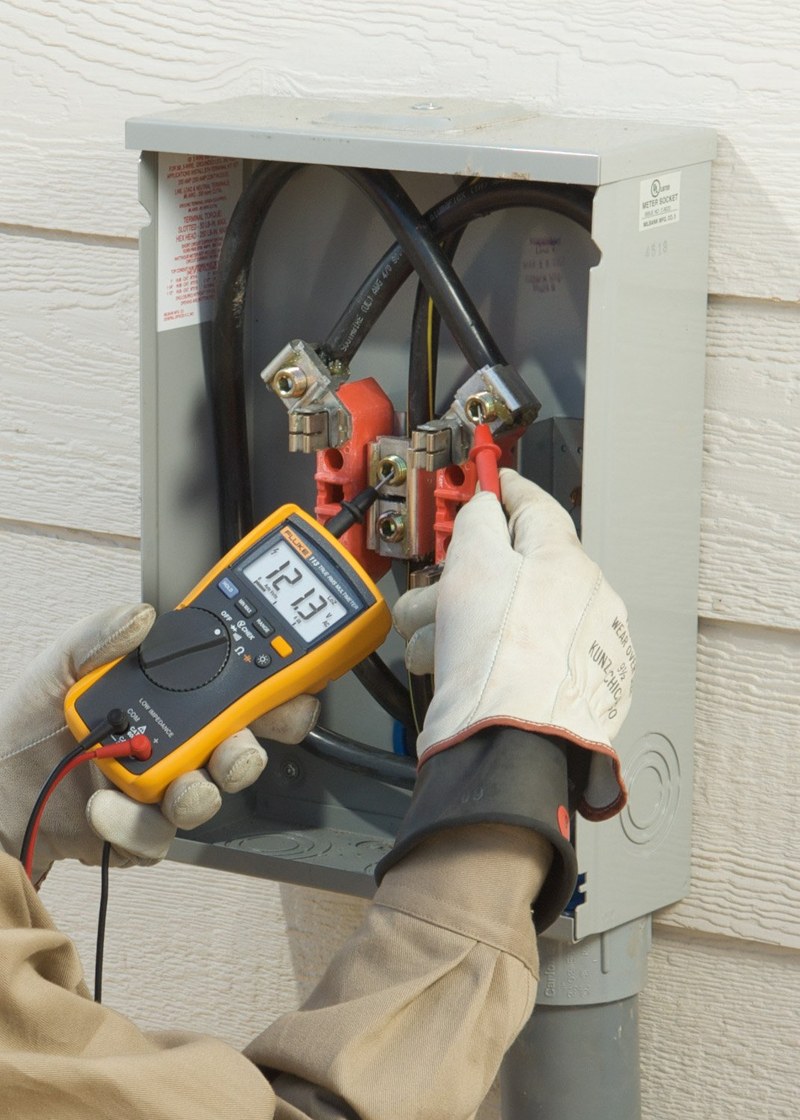

• проверка присутствия питающего напряжения на клеммах и вводах,
• поиск обрыва проводника или неисправного контактного соединения,
• контроль цепей освещения, коммутации и вспомогательного питания,
• разграничение наведенного потенциала и напряжения действующего источника,
• предварительная оценка исправности диодов и конденсаторов,
• наблюдение за минимальными и максимальными уровнями напряжения.

Таким образом, Fluke 113 представляет собой диагностический мультиметр для задач, в которых важны оперативный контроль напряжения, низкоомный вход VCHEK и базовая проверка пассивных элементов. Его функциональные границы определены отсутствием измерения тока, частоты и больших сопротивлений; учитывать их необходимо при разработке регламента электроизмерений. Компания «Олниса» осуществляет поставку мультиметров Fluke 113 и другого промышленного оборудования.
