Микропроцессор EVCO — надежная основа автоматизированного управления инженерными системами
Микропроцессор EVCO в терминологии холодильной отрасли — электронный контроллер, который измеряет параметры установки и управляет исполнительными цепями по заданной логике. Прибор оснащен входами датчиков, релейными выходами и интерфейсом настройки. Он стабилизирует температуру, согласует охлаждение и оттайку, сигнализирует об отклонениях. Набор операций зависит от серии и конкретного исполнения.
Технические характеристики

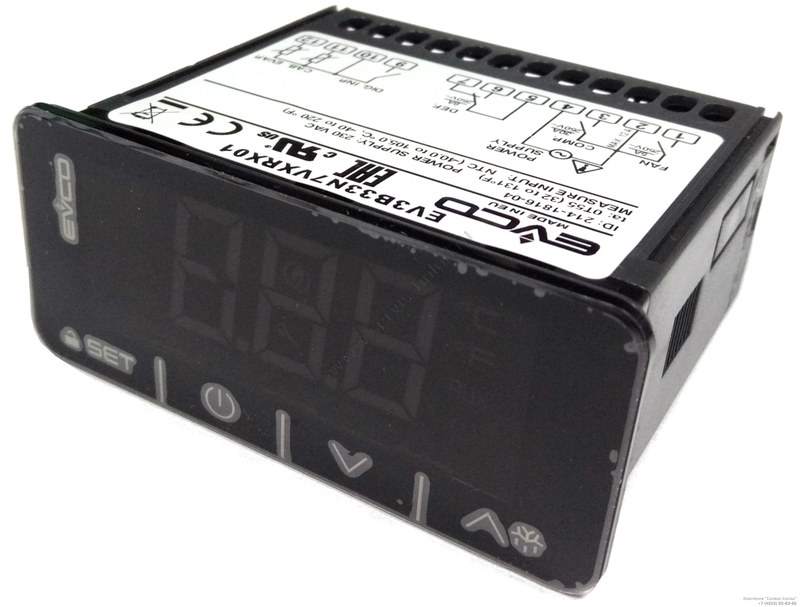

Для ряда компактных моделей EV3 предусмотрены:
- панельный корпус формата 74 × 32 мм,
- подключение температурных датчиков NTC или PTC,
- релейные выходы для компрессора и вспомогательных механизмов,
- дискретный вход дверного выключателя либо внешнего сигнала,
- питание от сети или низковольтного источника в зависимости от версии,
- светодиодная индикация и степень защиты лицевой панели IP65.
Конкретный пример — EV3294N9 серии EV3 200 с питанием 115–230 В переменного тока. Прибор имеет два температурных входа, дверной вход и четыре реле. При 250 В и активной нагрузке номиналы контактов составляют 16 А для компрессора, 8 А для оттайки, по 5 А для вентилятора и освещения. У иных исполнений параметры отличаются.
Особенности конструкции
Сигнал терморезистивного датчика поступает в измерительную часть платы, где преобразуется в цифровую величину. Микроконтроллер обрабатывает показания, проверяет входные команды и переключает реле. Энергонезависимая память сохраняет уставки после отключения питания. Дисплей и клавиши служат для настройки и контроля состояния системы. Монтаж выполняют в вырез панели с фиксацией корпуса штатными креплениями; проводники присоединяют к винтовым клеммам. У некоторых модификаций клеммники съемные. Защита IP65 относится к фронтальной поверхности соответствующих устройств, а не ко всему корпусу. Заднюю часть защищают от влаги, а сигнальные линии отделяют от силовых.
Принцип работы
Контроллер сопоставляет температуру с заданным значением и дифференциалом переключения. При охлаждении компрессор запускается после превышения верхнего порога и останавливается при достижении уставки. Гистерезис исключает частую коммутацию реле при небольших колебаниях показаний. В режиме нагрева направление регулирования меняется. Последовательность действий процессора:
- опрос температурных датчиков и проверка достоверности сигналов,
- сравнение результата с уставкой и аварийными границами,
- учет временных ограничений на повторный пуск,
- подача команды соответствующему исполнительному выходу,
- обновление индикации и статуса тревоги.
Задержку включения и минимальную паузу между пусками определяют программные параметры. Встроенное реле не заменяет защитный автомат, тепловую защиту двигателя или контактор, если условия коммутации требуют внешнего аппарата.
Настройка и обмен данными
До запуска задают тип температурного зонда, рабочую уставку, гистерезис и назначение выходов. Затем проверяют показания независимым термометром, поведение контроллера при неисправности датчика и реакцию на открытие двери. При подключении компрессора учитывают пусковой ток, категорию нагрузки и рабочий ресурс: номинал контакта для активной нагрузки не равен гарантированной допустимой мощности электродвигателя. Некоторые модели EV3 имеют порт TTL с обменом по MODBUS. Подключение к RS-485 MODBUS RTU обеспечивается совместимым адаптером; Bluetooth, Wi-Fi и Ethernet доступны в отдельных конфигурациях через дополнительные модули. Для переноса наборов настроек предусмотрен инструмент EV3KEY. Интеграция в диспетчерскую сеть требует согласования карты регистров, адресации, скорости передачи и электрической схемы подключения.
Области применения
Микропроцессорные контроллеры EVCO используются в оборудовании с циклическим охлаждением и контролируемыми температурными режимами:
- торговые витрины и холодильные шкафы для хранения продукции,
- низкотемпературные камеры с управляемой оттайкой,
- охлаждаемые столы и технологические линии предприятий питания,
- агрегаты с вентиляторами, освещением и дверной сигнализацией,
- климатические и тепловые установки с контроллерами профильных серий.
Таким образом, микропроцессор EVCO представляет собой функционально законченный узел управления температурой, исполнительными механизмами и аварийными состояниями. При его применении необходимо учитывать типы входов, коммутационную способность реле, доступные алгоритмы и ограничения конкретной модификации. Компания «Олниса» осуществляет поставку промышленного оборудования EVCO для холодильных и автоматизированных технологических систем.
