Мультиметр Fluke 87V MAX: функциональность, надежность и безопасность измерений

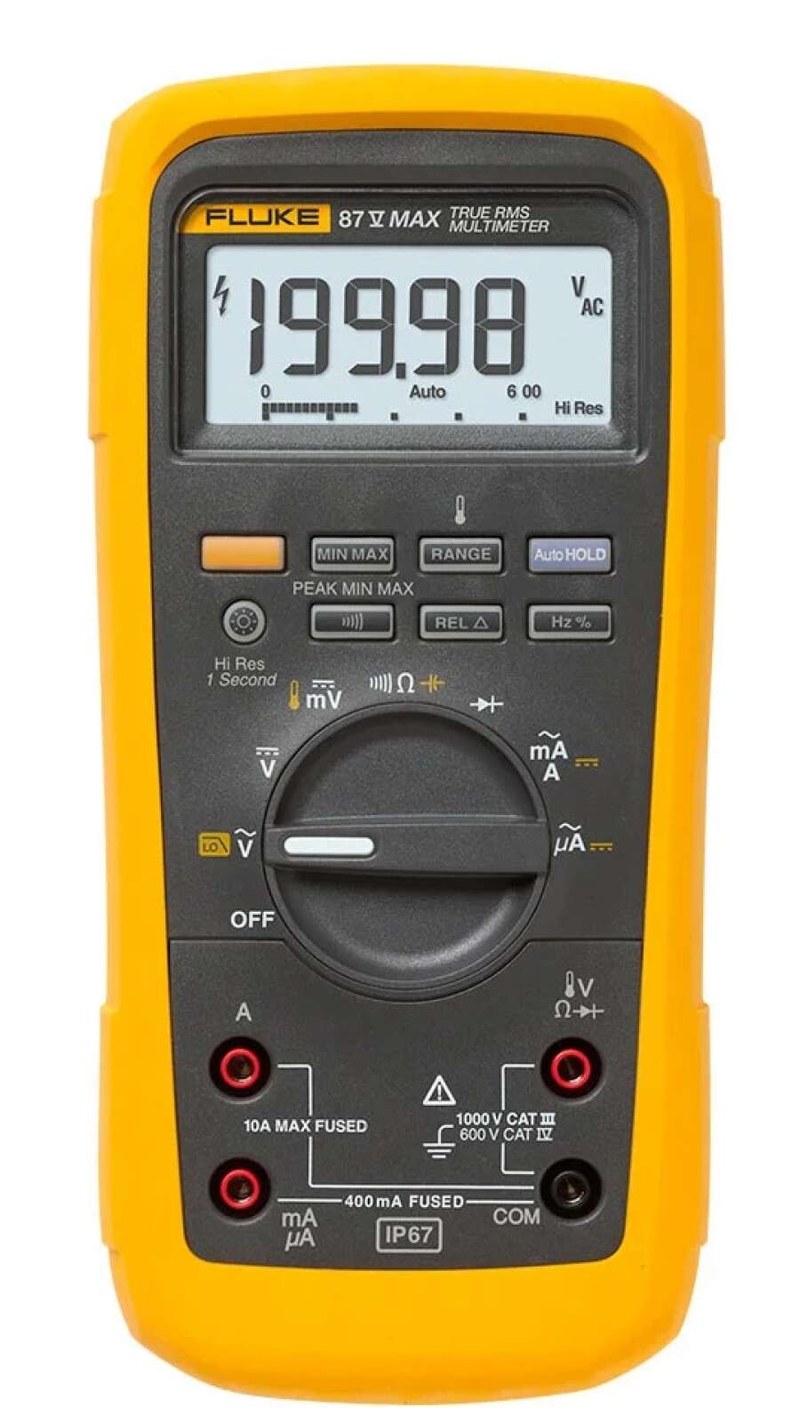

Fluke 87V MAX — переносной цифровой мультиметр с измерением истинного среднеквадратического значения переменных сигналов (True RMS). Прибор предназначен для проверки силовых цепей, приводной техники, систем распределения энергии и электронных узлов в условиях производственной эксплуатации.
Технические характеристики
Метрологические возможности устройства охватывают измерения электрических и температурных величин. Основные параметры исполнения:
- постоянное и переменное напряжение — до 1000 В,
- базовая погрешность постоянного напряжения — ±(0,05 % показания + 1 единица младшего разряда),
- постоянный и переменный ток — до 10 А,
- кратковременно до 20 А в течение 30 секунд,
- сопротивление — до 50 МОм,
- электрическая ёмкость — от 0,01 нФ до 9999 мкФ,
- частота — от 0,5 Гц до 199,99 кГц,
- измерение температуры — от −200 до +1090 C без учёта ограничений датчика,
- индикация — 6000 отсчётов,
- режим повышенного разрешения до 19 999 отсчётов,
- электробезопасность — CAT III 1000 В и CAT IV 600 В,
- защита оболочки — IP67 по IEC 60529,
- питание — три элемента AA,
- типовая автономность до 800 часов без подсветки.
Диапазон температуры самого мультиметра нельзя отождествлять с пределами подключаемого термодатчика.
Особенности конструкции

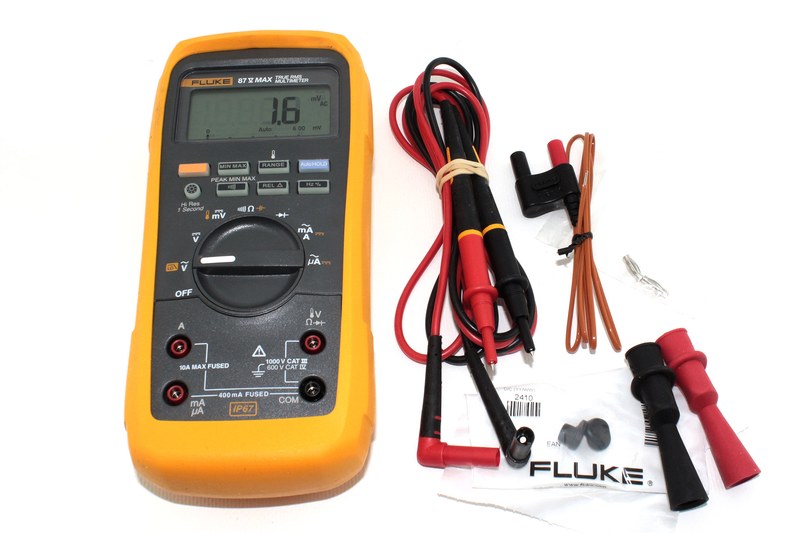

Корпус рассчитан на эксплуатацию в запылённых помещениях, на открытых технологических площадках и при периодическом воздействии влаги. Прибор выдерживает испытание падением с высоты до 4 м. Съёмный защитный чехол одновременно служит держателем щупа, что упрощает фиксацию точки контакта при работе одной рукой. Крупный дисплей оснащён двухуровневой подсветкой; отдельная подсветка клавиш облегчает переключение режимов в шкафах с недостаточным освещением. Аналоговая шкала состоит из 32 сегментов и обновляется приблизительно 40 раз в секунду, тогда как цифровые показания обновляются четыре раза в секунду. С учётом чехла габариты составляют 60 × 101 × 215 мм, масса — около 699 г. В комплект входят измерительные провода TL175 TwistGuard с изменяемой длиной открытой части наконечника, зажимы AC175 и температурный датчик 80BK-A.
Принцип работы и обработка сигналов
При работе с переменными токами и напряжениями алгоритм True RMS определяет эквивалентное по тепловому действию значение, а не пересчитывает средневыпрямленную величину с коэффициентом для синусоиды. Это существенно при наличии гармоник, импульсных нагрузок и искажённой формы кривой. Для диагностики преобразователей частоты предусмотрен фильтр нижних частот. Он подавляет высокочастотные составляющие, обусловленные широтно-импульсной модуляцией, благодаря чему оценка основного выходного напряжения и частоты становится устойчивее. Полоса измерения переменного напряжения без фильтра достигает 20 кГц; при включённом фильтре характерная частота ослабления на 3 дБ составляет 1 кГц. Измерение тока выполняется через выделенные защищённые входы с последовательным включением прибора в разрыв цепи. Подключение щупов к источнику напряжения при выбранном токовом гнезде недопустимо. Для непрерывных токовых измерений действует предел 10 А; допустимость кратковременного превышения определяется ограничением времени и тепловыми условиями.
Диагностические функции
Режим регистрации MIN/MAX/AVG сохраняет минимальное, максимальное и среднее значение за период наблюдения. Отдельная функция Peak MIN/MAX фиксирует кратковременные экстремумы с временным разрешением 250 мкс. Дополнительные операции расширяют перечень проверок без замены измерительного устройства:
- звуковая прозвонка электрических соединений при снятом напряжении,
- контроль прямого падения напряжения на полупроводниковых переходах,
- измерение коэффициента заполнения периодических сигналов,
- оценка электрической проводимости до 60 нС,
- удержание показаний и автоматическая фиксация устойчивого результата,
- относительное измерение с вычитанием принятого опорного значения.
Термометрический режим используется с внешним датчиком. Для комплектного 80BK-A рабочий интервал составляет от −40 до +260 C, поэтому предельный диапазон измерительного тракта нельзя использовать как характеристику этого щупа.
Области применения
Мультиметр используют при обслуживании объектов, где необходимы одновременно точные измерения и устойчивость оборудования к производственным воздействиям:
- проверка входных и выходных цепей промышленных преобразователей частоты,
- диагностика распределительных щитов и вводно-распределительных устройств,
- контроль цепей питания электродвигателей и исполнительных механизмов,
- поиск неисправностей в цепях управления и автоматизации,
- проверка элементов силовой электроники и вспомогательных блоков питания,
- контроль температурного состояния доступных узлов с контактным датчиком.
Таким образом, Fluke 87V MAX объединяет измерение True RMS, фильтрацию сигналов электропривода, регистрацию экстремумов и защиту корпуса IP67. Основное назначение модели — эксплуатационная диагностика промышленных электрических систем с сохранением точности в пределах нормированных режимов. Компания «Олниса» осуществляет поставку мультиметров Fluke 87V MAX и другого промышленного оборудования.
