Оптический мультиплексор Eltex ToPGATE-4E1-2FG: поддержка технологии TDMoP и гибкость сетевой интеграции

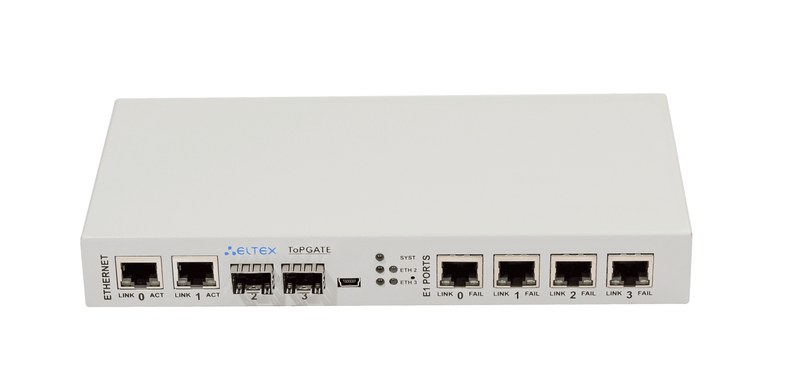

Eltex ToPGATE-4E1-2FG предназначен для переноса цифровых трактов E1 по сетям Ethernet/IP с сохранением действующих интерфейсов оборудования TDM. На передающем узле поток TDM преобразуется в пакеты, на приемном — восстанавливается. Решение применяют при переводе телефонных и технологических систем на оптические линии. Качество соединения зависит от синхронизации трактов и стабильности доставки пакетов.
Технические характеристики
Ключевые параметры модели включают в себя:
- четыре интерфейса E1 на разъемах RJ-45, симметричная линия 120 Ом,
- номинальная скорость каждого потока E1 2048 кбит/с, коды HDB3 и AMI,
- поддержка рекомендаций ITU-T G.703, G.704, G.706 и G.823,
- дальность электрического соединения E1 до 500 м,
- два медных порта Gigabit Ethernet и два слота SFP/CSFP 1 Гбит/с,
- передача структурированных и неструктурированных потоков E1,
- технологии TDMoP, SAToP и CESoPSN,
- диапазон задержки передачи 1–2000 мс,
- резервирование транспортного соединения по схеме 1+1,
- питание от 220 В переменного или −48 В постоянного тока,
- энергопотребление не более 6 Вт, масса не более 0,8 кг,
- размеры 215 × 28,5 × 105 мм.
Длина оптического участка определяется типом SFP-модуля, параметрами волокна и запасом энергетического бюджета. Скорость SFP не равна полезной скорости потоков E1.
Особенности конструкции

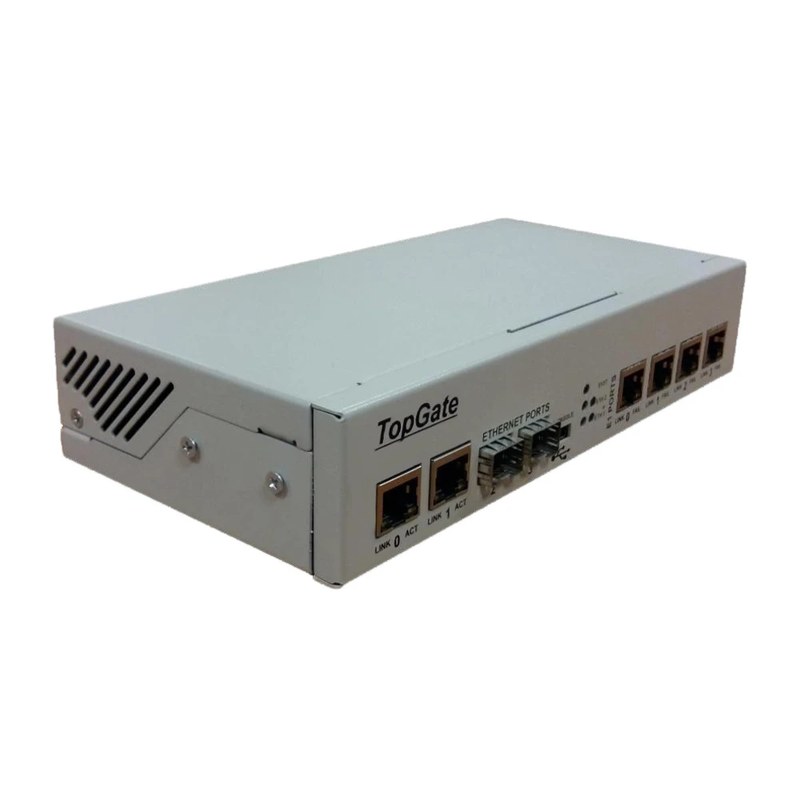

Металлический корпус шириной 10 дюймов устанавливается в 19-дюймовую стойку через крепежную скобу и подходит для компактных шкафов связи. Порты E1 подключаются к стыкам G.703. Сменные модули SFP/CSFP позволяют использовать оптические соединения с подходящими длинами волн и параметрами дальности. Встроенный коммутатор Ethernet объединяет сетевые интерфейсы, поэтому в несложной топологии отдельный коммутатор на узле может не потребоваться. При размещении необходимо учитывать допустимый изгиб волоконных кабелей, механическую нагрузку на разъемы и отвод тепла от корпуса.
Принцип работы
На передающем узле сигнал E1 принимается входным трактом и инкапсулируется в пакеты Ethernet/IP. На противоположном конце производится обработка полученной последовательности, компенсация колебаний межпакетных интервалов и регенерация синхронного электрического потока. Режим эмуляции определяет учет кадровой структуры. SAToP предназначен для неструктурированной передачи E1 с восстановлением полного битового потока. CESoPSN предусматривает перенос структурированных данных с учетом временных интервалов. TDMoP переносит трафик TDM по пакетной сети. Выбор зависит от требований оконечной аппаратуры. Поскольку Ethernet не обеспечивает постоянный интервал доставки каждого пакета, приемный тракт использует буфер компенсации вариации задержки. Большая глубина буфера уменьшает чувствительность к джиттеру пакетов, но увеличивает время прохождения сигнала. Чрезмерно малый запас вызывает нарушения непрерывности выходного E1 при колебаниях загрузки сети. Задержку согласуют с требованиями сервиса.
Синхронизация и резервирование
Устройство поддерживает внутренний источник тактовой частоты и синхронизацию от входящего E1. В многоточечной сети задают иерархию опорных сигналов. Несогласованные генераторы на концах виртуального цифрового тракта способны вызвать проскальзывания, даже если IP-пакеты поступают без потерь. Поэтому проверка схемы тактирования является самостоятельным этапом ввода линии в работу. Резервирование 1+1 позволяет формировать защищаемую передачу с избыточностью. Для устойчивости к физическим повреждениям резервные маршруты необходимо разводить по независимым кабелям и узлам, иначе отказ общей линии прервет оба направления. Разницу задержек маршрутов учитывают при восстановлении сигнала.
Управление и диагностика
Локальное подключение к системе управления выполняется через Mini USB. Удаленное администрирование обеспечивают Telnet CLI, SSH, веб-интерфейс и SNMP v1, v2c, v3. Для централизованной аутентификации предусмотрены RADIUS и TACACS+. Доступ к управляющей сети следует ограничивать. При контроле линии оцениваются следующие показатели:
- состояние электрических интерфейсов E1 и линков Ethernet,
- наличие оптического сигнала на подключенных трансиверах,
- стабильность тактовой синхронизации и качество восстановленного E1,
- потери пакетов и изменение задержки транспортного канала,
- аварийные сообщения и события системы питания.
Функция Dying Gasp передает уведомление о потере электропитания. Это позволяет отделять аварийное отключение устройства от повреждения оптической трассы. Совместный анализ сообщений и параметров обоих концов соединения сокращает время локализации неисправности.
Области применения
Примеры включения в сеть:
- подключение удаленных цифровых телефонных станций через Ethernet,
- передача E1 между площадками промышленной или диспетчерской связи,
- сохранение существующих цифровых стыков при обновлении магистрали,
- создание резервируемых соединений между распределенными узлами.
Проектирование таких линий включает проверку кабельного исполнения E1, совместимости оптических модулей, синхронизации и бюджета задержки. Защита маршрутов не исключает сбоев оконечной аппаратуры.
Таким образом, Eltex ToPGATE-4E1-2FG переносит четыре E1 через Ethernet/IP, сохраняя действующие цифровые стыки. Надежность зависит от тактирования, задержки и разнесения маршрутов. Компания «Олниса» осуществляет поставку промышленного оборудования, включая оптические мультиплексоры для сетей связи.
