Рефлектометры Fluke — надежные решения для диагностики и технического обслуживания линий связи

Рефлектометр Fluke Networks исследует состояние оптического волокна по сигналам обратного рассеяния и отражения света. Он показывает координаты соединений, сварок, изгибов и повреждений, а не только суммарные потери канала. Метод используют при приемке линий и поиске дефектов без вскрытия кабеля. Семейство OptiFiber Pro включает модули для одномодовых и многомодовых сетей, в том числе комбинированное исполнение OFP2-100-Q.

Технические характеристики

Параметры модуля OptiFiber Pro OFP2-100-Q:

• длины волн — 850 и 1300 нм для многомодового волокна,
• 1310 и 1550 нм для одномодового,
• совместимые многомодовые волокна — 50/125 и 62,5/125 мкм,
• типовой динамический диапазон — 28, 30, 32 и 30 дБ соответственно,
• типовая мертвая зона по событию — 0,5; 0,7; 0,6 и 0,6 м соответственно,
• типовая мертвая зона по затуханию — 2,5; 4,5; 3,6 и 3,7 м соответственно,
• максимальная настройка диапазона — 40 км для многомодовых и 130 км для одномодовых измерений,
• шаг дискретизации расстояния — от 3 см до 4 м в зависимости от режима.

Динамический диапазон определяет запас чувствительности при больших потерях, но не равен гарантированной дальности поиска неисправности. Мертвая зона по событию ограничивает различение соседних отражений, по затуханию — измерение потерь после отражения. Реальные пределы зависят от параметров волокна и настроек регистрации. Отражения способны насыщать приемник, поэтому паспортная пространственная различимость не гарантирует разделения ближайших событий.

Особенности конструкции

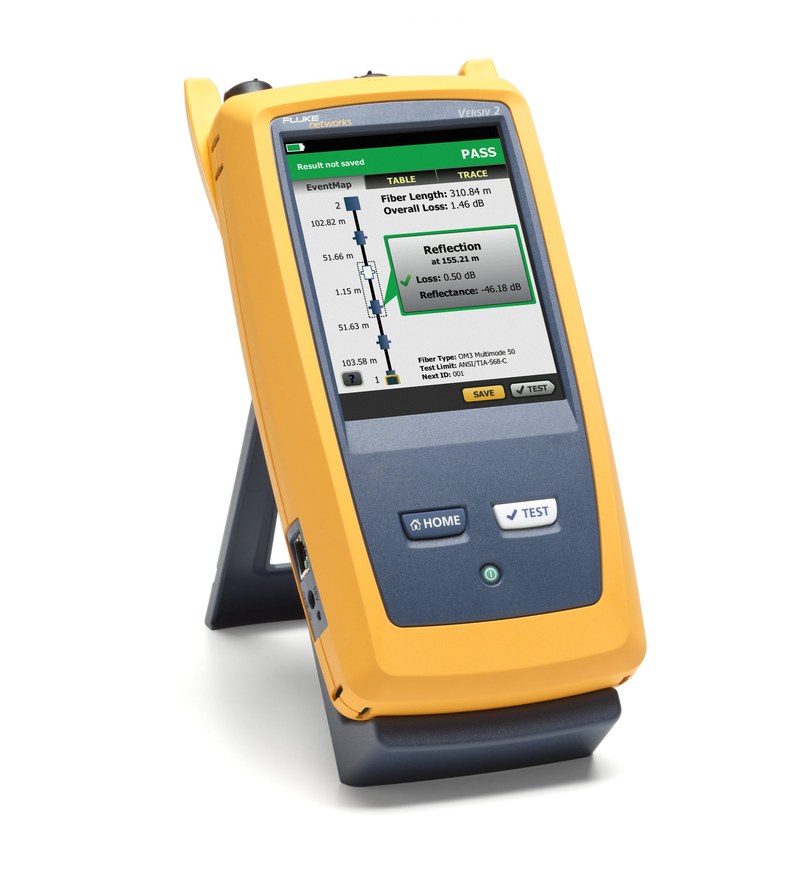

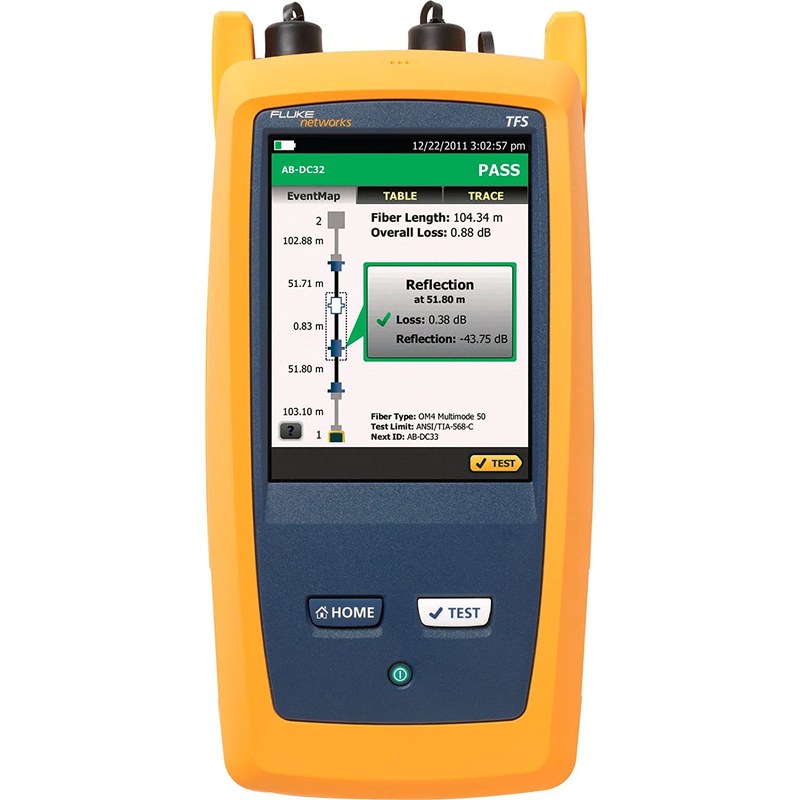

На платформе Versiv оптический модуль работает с устройством управления и цветным экраном. Модуль задает длины волн и тип волокна. Рефлектограмма и таблица событий отображаются на приборе для проверки неоднородностей. Оптические разъемы входят в измерительный тракт. Загрязненный торец увеличивает вносимое затухание, порождает паразитные отражения и способен повредить сопрягаемую ферулу. До соединения необходимы осмотр, очистка и проверка совместимости типа полировки. Вводная катушка позволяет отделить первый разъем линии от мертвой зоны прибора, приемная — измерить характеристики конечного соединения. Их длину выбирают по импульсу и ожидаемым отражениям.

Принцип работы

Источник вводит в волокно короткий оптический импульс. Рэлеевское рассеяние создает непрерывный обратный сигнал, а границы сред с различными показателями преломления вызывают френелевские отражения. Приемник регистрирует возвращенную мощность во времени. Расстояние вычисляется с учетом времени двойного прохождения света и группового показателя преломления, заданного для исследуемого кабеля. Наклон трассы на графике характеризует распределенное затухание. Ступень указывает на локальные потери, пик — на отражающее соединение или открытый торец. Форма события не всегда однозначно указывает причину дефекта. Разница коэффициентов обратного рассеяния соединенных волокон иногда создает на графике кажущееся усиление. Для оценки такой сварки используют двусторонние измерения с последующим усреднением потерь. Короткий импульс разделяет близкие соединения; длинный повышает энергетический запас, но расширяет мертвые зоны. Сопоставление кривых на 1310 и 1550 нм позволяет обнаруживать макроизгибы одномодовой линии по различию дополнительных потерь.

Проведение измерений

Перед испытанием задают тип волокна, длину волны, показатель преломления, диапазон расстояний и критерии приемки. Пороговые значения потерь должны соответствовать проекту. При сложной трассе необходим контроль ширины импульса и времени усреднения. Последовательность работ включает:

• проверку отсутствия действующего оптического сигнала в линии,
• осмотр и очистку торцов всех измерительных соединений,
• подключение вводной и при необходимости приемной катушек,
• выбор диапазона, импульса и времени накопления,
• регистрацию кривых на требуемых длинах волн,
• анализ расстояний, потерь и отражательной способности событий,
• сохранение протокола с обозначением волокна и условий проверки.

На трассах с разветвителями высокая суммарная потеря усложняет обнаружение отдельных событий. Для пассивных оптических сетей используют специальные исполнения и режимы. Подключение обычного рефлектометра к активному каналу без предусмотренной защиты недопустимо.

Области применения

Диагностика по отраженному сигналу необходима при следующих работах:

• приемка кабельных линий зданий и территориально распределенных объектов,
• проверка межстоечных оптических соединений в центрах обработки данных,
• определение координат обрыва, дефектной сварки и поврежденного разъема,
• контроль трассы после ремонта или изменения кабельной прокладки,
• сравнение текущей рефлектограммы с результатом предыдущего обследования,
• оформление технической документации по участкам оптической сети.

Рефлектометрия не заменяет измерение сквозного затухания источником света и измерителем мощности. Первый метод локализует события; второй оценивает интегральные потери в установленной схеме испытаний. Набор приемочных испытаний задает проект.

Преимущества эксплуатации

При обслуживании оптической инфраструктуры существенны следующие функции:

• привязка обнаруженных событий к координатам кабельной трассы,
• отображение расчетных потерь и отражений отдельных соединений,
• режимы для коротких каналов и магистральных участков,
• сопоставление измерений на нескольких длинах волн.

Результаты следует интерпретировать с учетом чистоты разъемов, параметров импульса и топологии сети. Автоматический вывод проверяют по рефлектограмме и проектным допускам.

Таким образом, рефлектометр Fluke Networks OptiFiber Pro позволяет определять координаты неоднородностей и оценивать затухание отдельных участков волоконной линии. Достоверность зависит от настройки модуля, чистоты соединений и режима зондирования. Компания «Олниса» осуществляет поставку рефлектометров Fluke Networks и другого промышленного оборудования.
