Тестовая трубка Fluke TS25D с разъемом ABN — точный контроль состояния соединений
Fluke Networks TS25D с разъёмом ABN — переносная тестовая телефонная трубка для проверки абонентских цепей, установления речевого соединения и поиска неисправностей в медных линиях связи. Исполнение 25501009 рассчитано на работу непосредственно на кроссах, распределительных панелях и кабельных окончаниях. Прибор объединяет функции контрольного телефона, средства наблюдения за состоянием линии и источника поискового тонального сигнала.
Технические характеристики
Электрические параметры TS25D определяют нагрузку на исследуемую пару и совместимость с типовыми речевыми каналами. Основные значения для работы ABN включают:
- модель — Fluke Networks TS25D, 25501009,
- подключение — испытательный шнур с зажимами ABN,
- сопротивление постоянному току при занятой линии — номинально 150 Ом,
- сопротивление постоянному току при свободной линии — более 1 МОм,
- входной импеданс при занятой линии — номинально 600 Ом в полосе 300–3400 Гц,
- импеданс при свободной линии — более 120 кОм в полосе 300–3400 Гц,
- затухание отражённого сигнала — более 14 дБ относительно 600 Ом,
- частота импульсного набора — 10 ± 1 импульсов в секунду,
- отношение размыкания к замыканию при импульсном наборе — 60:40,
- допустимая погрешность частоты сигналов DTMF — не более ±1,5 %,
- питание электронных функций — батарея 9 В, щелочная или литиевая,
- габариты корпуса — приблизительно 200 × 68 × 40 мм,
- масса — около 284 г,
- рабочая температура — от 0 до +50 C.
Конструкция и подключение ABN

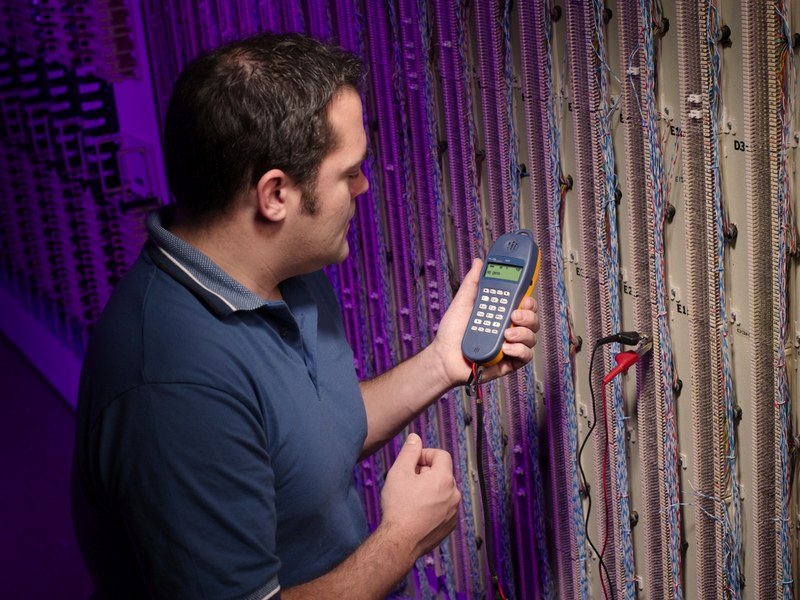

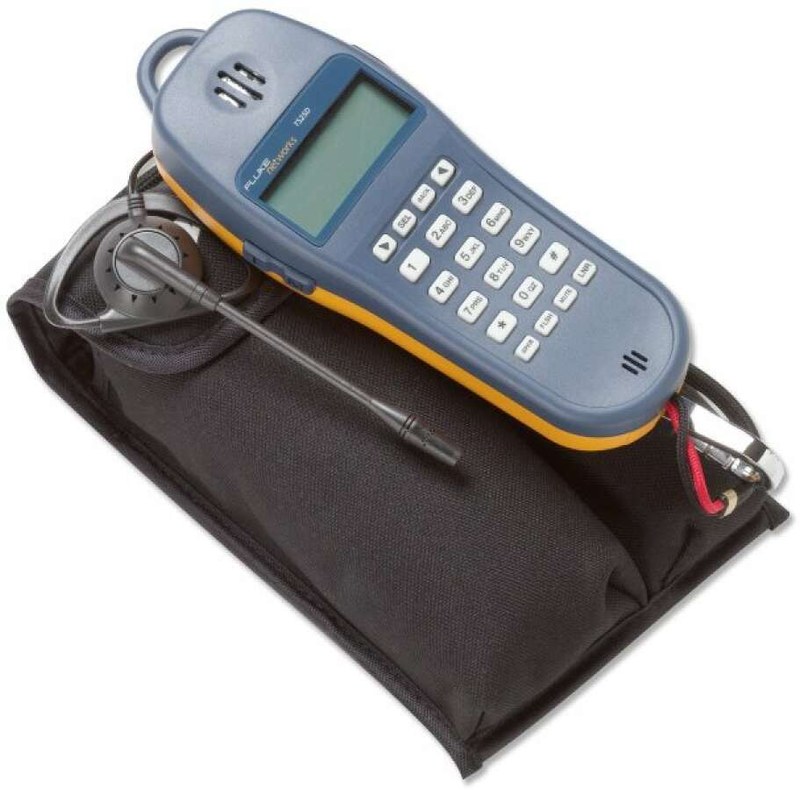

Корпус выполнен в ручном формате с клавиатурой, микрофоном, речевым трактом и крупным жидкокристаллическим дисплеем. Отдельный усиленный громкоговоритель обеспечивает прослушивание без постоянного удержания трубки возле уха. Вариант ABN отличается от исполнения с вилкой 346A способом присоединения к проверяемой цепи. Испытательные зажимы применяются на доступных металлических контактах, в том числе клеммах распределительного оборудования. Перед проверкой необходимо установить принадлежность пары и исключить подключение к цепям с недопустимыми электрическими режимами.
Режимы контроля и разговорного соединения
В режиме мониторинга оператор прослушивает сигналы линии без её обычного занятия телефонным аппаратом. Непрерывное распознавание передачи данных применяется для предотвращения нежелательного перехода к нагрузочному режиму на занятой цифровым сервисом паре. Разговорный режим подключает телефонную схему к линии и позволяет получить станционный гудок, набрать номер или проверить двустороннюю речь. Функция Data Lockout блокирует потенциально опасное подключение при обнаружении данных, а предусмотренное принудительное снятие блокировки требует осознанного решения оператора. Фильтрация DSL/POTS позволяет проверять речевую составляющую совмещённой линии, где аналоговая телефония работает совместно с ADSL. Это не означает совместимости с произвольными Ethernet-портами, цифровыми абонентскими интерфейсами или линиями с неизвестной схемой питания.
Набор номера и вспомогательные функции
TS25D поддерживает тональный DTMF и импульсный набор. В распоряжении оператора имеются следующие функции:
- повтор последнего набранного номера,
- быстрый набор из десяти ячеек памяти вместимостью до 23 цифр каждая,
- программирование длительности паузы при наборе,
- настройка интервала кратковременного размыкания шлейфа Flash,
- распознавание набираемых DTMF-цифр,
- отображение Caller ID и Caller ID при ожидании вызова в совместимых североамериканских сетях,
- сохранение телефонной книги в энергонезависимой памяти,
- отключение микрофона и управление акустическим контролем.
Корректность реакции на Flash АТС зависит от параметров конкретной АТС. Функции определения номера нельзя считать универсальными для всех региональных стандартов сигнализации.
Поиск пар и автономная связь
Встроенный аналоговый генератор подаёт идентификационный тон на выбранную пару. При использовании совместимого индукционного пробника техник прослеживает кабель в пучке, на кроссе либо в коммутационном шкафу. Функция Talk Battery обеспечивает питание разговорной цепи на обесточенной паре, позволяя организовать временную речевую связь при соответствующем подключении оборудования на концах участка. Применять его на действующей линии без проверки её состояния не следует: внешнее и внутреннее питание должны использоваться согласно выбранной схеме работы. Звуковое качество речи оценивается оперативно, но TS25D не выдаёт нормированные показатели отношения сигнал/шум, балансировки пары или сопротивления изоляции. Блокировки по высокому и низкому напряжению служат защитными условиями работы, а не заменой предварительной оценки электрической безопасности. Проверку необходимо проводить только на идентифицированной телефонной паре при допустимом напряжении линии. После испытаний соединение с линией снимают, а прибор переводят в состояние хранения.
Таким образом, тестовая трубка Fluke Networks TS25D 25501009 с подключением ABN объединяет контроль аналоговой телефонии, мониторинг линии, DTMF- и импульсный набор, поиск кабельных пар и временную связь на обесточенных проводниках. Разделение режимов, контроль активности данных и фильтрация DSL/POTS позволяют выполнять эксплуатационные проверки с учётом особенностей действующей инфраструктуры. Прибор предназначен для инженерного обслуживания телефонных линий и не заменяет специализированные измерители кабельных параметров. Компания «Олниса» осуществляет поставку промышленного оборудования, включая тестовые средства для телекоммуникационных систем.
