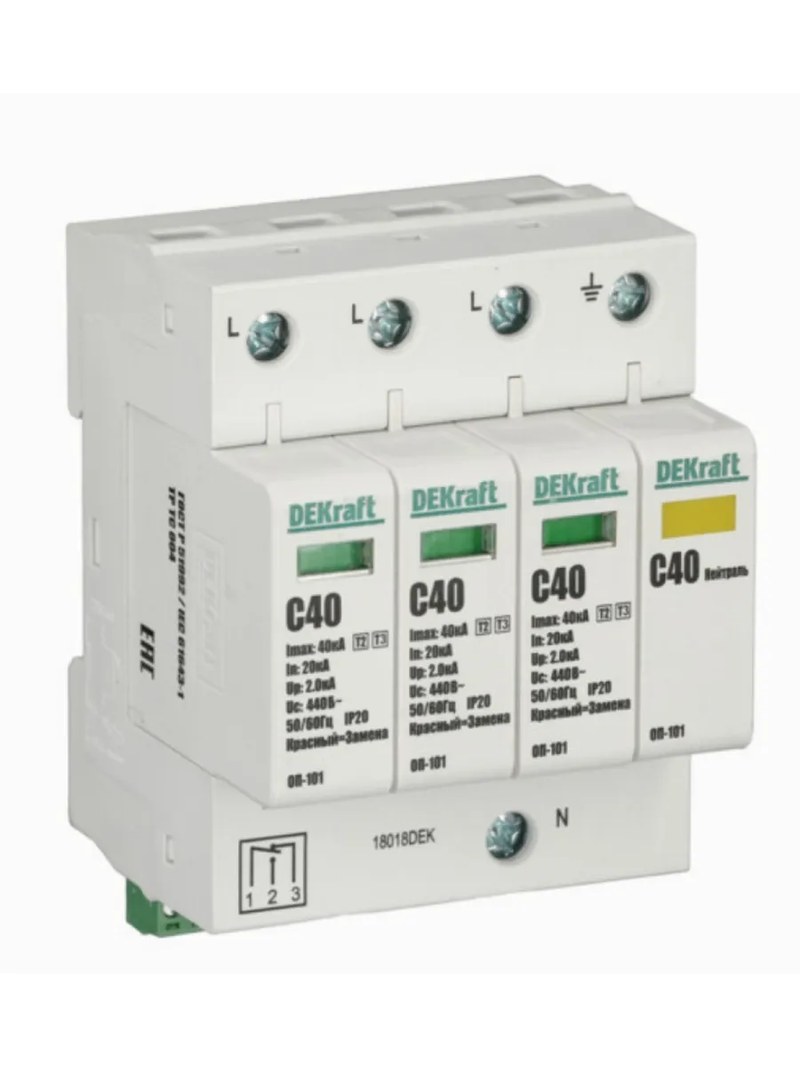

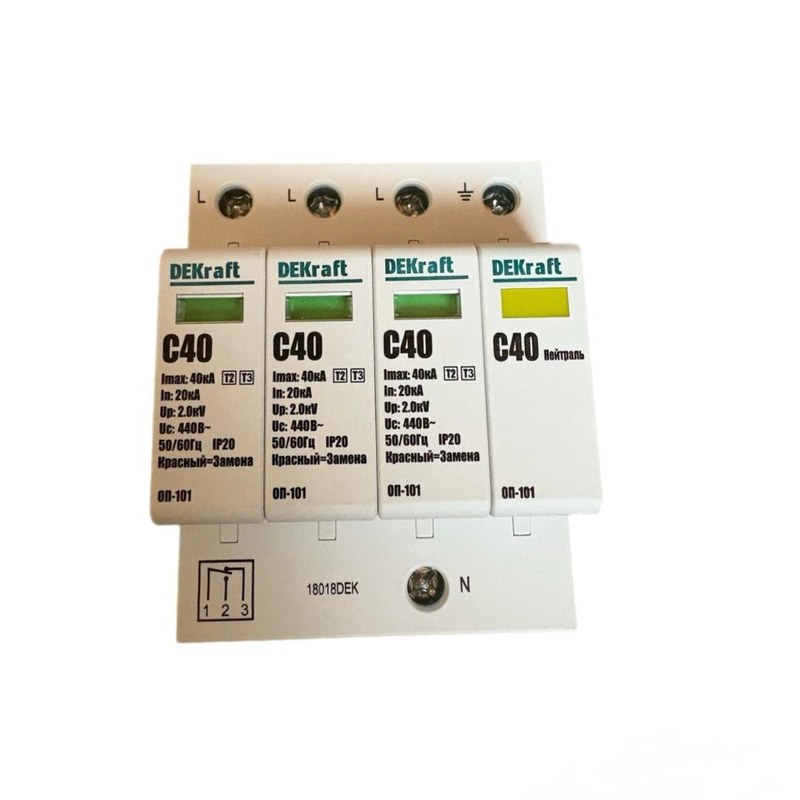

Ограничитель перенапряжений DEKraft ОП-101 18018DEK — многоступенчатая защита трехфазных электросетей от импульсных воздействий

DEKraft ОП-101 18018DEK — модульный ограничитель импульсных перенапряжений, предназначенный для защиты низковольтного электрооборудования от кратковременных скачков напряжения. Устройство снижает амплитуду опасных импульсов, возникающих при коммутационных процессах и грозовых воздействиях, ограничивая электрическую нагрузку на изоляцию подключенных потребителей.

Технические характеристики

Ключевые параметры ограничителя перенапряжений DEKraft ОП-101 18018DEK представлены ниже:

• бренд — DEKraft,
• категория — устройство защиты от импульсных перенапряжений,
• серия — ОП-101,
• артикул — 18018DEK,
• схема подключения — 3P+N,
• классы защиты — T2, T3,
• номинальное напряжение сети — 230/400 В AC,
• максимальное длительное рабочее напряжение — 440 В,
• номинальная частота — 50/60 Гц,
• максимальный разрядный ток Imax — 40 кА,
• номинальный разрядный ток In — 20 кА,
• форма испытательного импульса — 8/20 мкс,
• максимальное сечение фазных проводников — 25 мм².

Особенности конструкции

Ограничитель DEKraft ОП-101 18018DEK изготовлен в модульном электроизоляционном корпусе, рассчитанном на установку в распределительных щитах. Внутреннее пространство разделено на функциональные секции, содержащие защитные элементы и соединительные узлы. Конструкция предусматривает подключение трех фазных проводников и соответствующего нейтрального соединения. Основу защитной системы составляют нелинейные элементы, изменяющие электрическое сопротивление под воздействием приложенного напряжения. В штатном режиме они практически не участвуют в передаче рабочего тока. При появлении импульса сопротивление резко уменьшается, создавая путь для отвода импульсной энергии. Подобный принцип позволяет ограничивать амплитуду перенапряжения на защищаемых цепях. Вместо бесконтрольного воздействия импульса на изоляцию оборудования часть возникающей энергии отводится через защитную систему. После завершения переходного процесса нелинейные элементы возвращаются к состоянию высокого сопротивления. Следует учитывать, что ограничитель не предназначен для отключения продолжительной перегрузки либо короткого замыкания. Эти функции выполняют автоматические выключатели и предохранители. Устройство ОП-101 решает другую задачу — уменьшает воздействие кратковременных перенапряжений, которые способны вызвать пробой чувствительных электронных компонентов.

Области применения

DEKraft ОП-101 18018DEK предназначен для ограничения импульсных перенапряжений в трехфазных низковольтных электроустановках. Основные направления применения включают:

• вводно-распределительные устройства зданий,
• главные распределительные щиты,
• трехфазные электрические сети коммерческих объектов,
• распределительные шкафы административных помещений,
• системы электроснабжения производственных участков,
• электрические сети складских комплексов,
• защиту промышленной управляющей электроники,
• распределительные устройства инженерных систем,
• питание оборудования автоматизации,
• электрические щиты насосных станций,
• системы электроснабжения вентиляционных установок,
• защиту низковольтных цепей технологического оборудования,
• многоступенчатые системы ограничения перенапряжений,
• распределительные сети с чувствительными электронными потребителями.

Компания «Олниса» занимается поставками электротехнического оборудования DEKraft, включая ограничитель перенапряжений ОП-101 18018DEK. Покупателям предоставляются технические консультации по классам защиты, разрядным характеристикам, совместимости сменных картриджей и электрическим параметрам устройства. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DEKraft ОП-101 18018DEK проявляются при правильном проектировании защиты распределительной сети. К основным преимуществам относятся:

• уменьшение воздействия опасных импульсов на электрооборудование,
• защита сразу нескольких проводников трехфазной системы,
• снижение вероятности повреждения чувствительных электронных компонентов,
• быстрое реагирование на кратковременные перенапряжения,
• возможность применения в многоступенчатой системе защиты,
• удобная замена отработавших картриджей без снятия основания,
• визуальное определение необходимости обслуживания,
• передача информации о состоянии устройства через сигнальный контакт,
• компактное размещение в распределительном щите,
• отсутствие необходимости в постоянном ручном управлении,
• возможность совместной эксплуатации с модульной защитной аппаратурой,
• удобство организации профилактических осмотров,
• снижение трудоемкости восстановления защитной системы,
• пригодность для распределительных устройств различного назначения.

Таким образом, DEKraft ОП-101 18018DEK — модульный ограничитель перенапряжений, предназначенный для защиты трехфазных электрических систем от кратковременных импульсных воздействий. Устройство объединяет нелинейные защитные элементы, сменные картриджи и средства контроля технического состояния.
