Двойной газовый клапан DUNGS DMV-D 5080/11 224383 — двухступенчатое перекрытие топлива для промышленных горелок

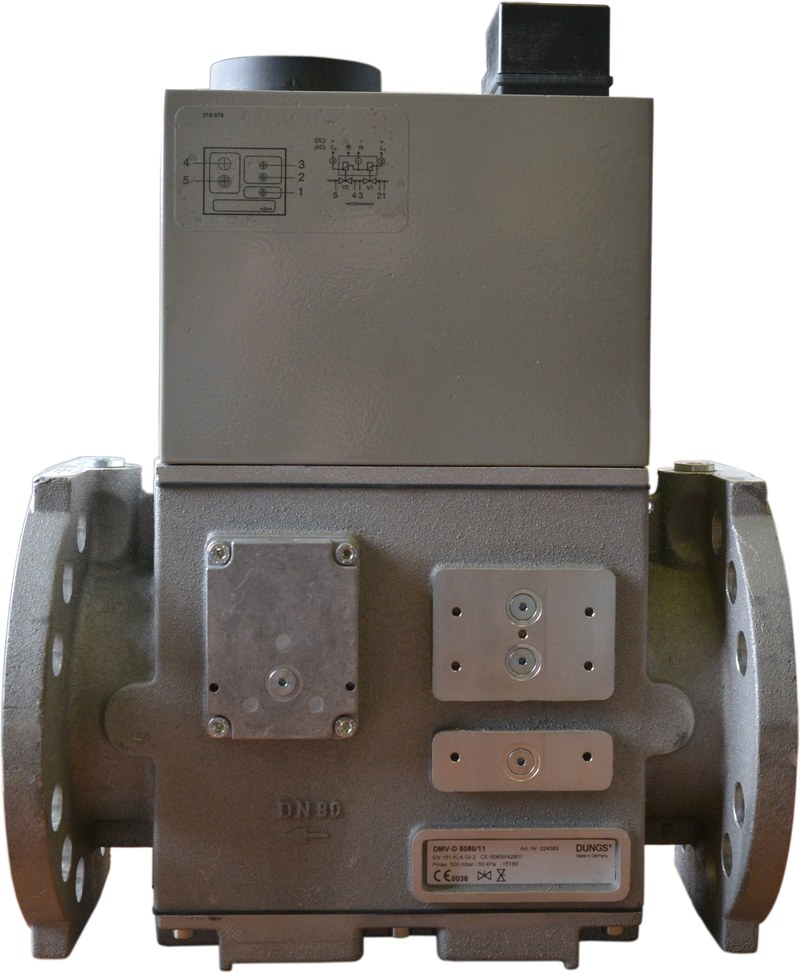

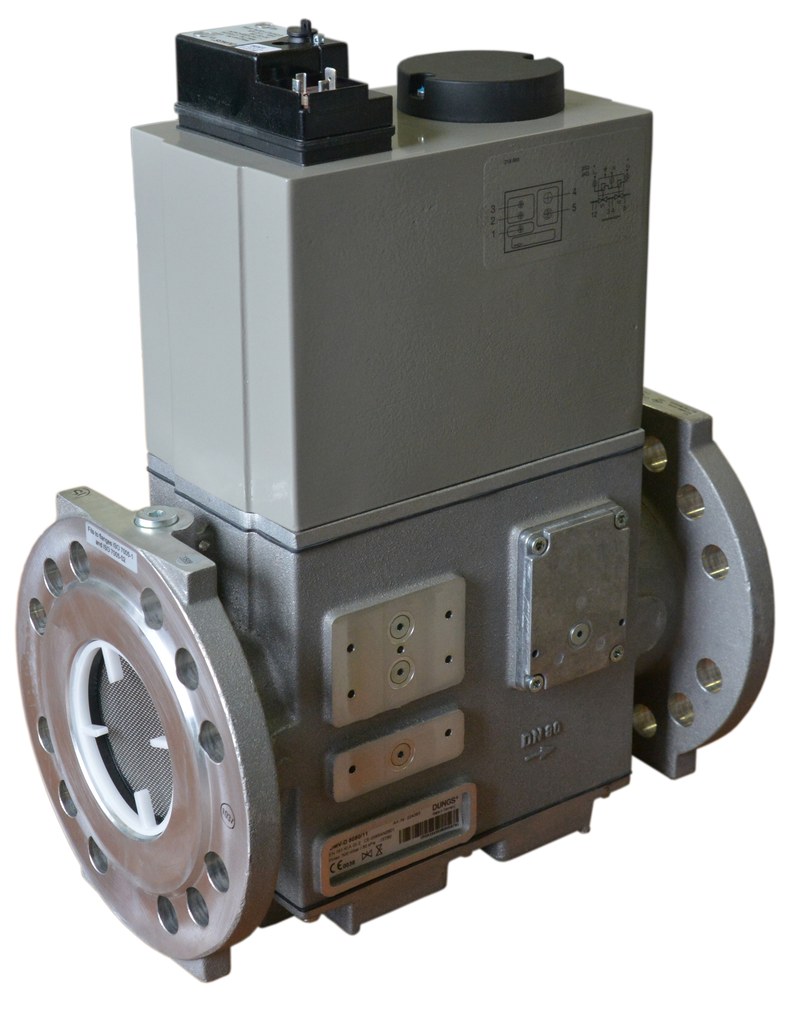

DUNGS DMV-D 5080/11 224383 — сдвоенный электромагнитный запорный клапан, предназначенный для автоматического управления подачей газообразного топлива в промышленных горелочных установках. Устройство объединяет два последовательно расположенных запорных элемента, формирующих независимые ступени перекрытия газового тракта.
Технические характеристики
Основные параметры двойного газового клапана DUNGS DMV-D 5080/11:
- бренд — DUNGS,
- категория — двойной электромагнитный газовый клапан,
- серия — DMV-D.../11,
- модель — DMV-D 5080/11,
- артикул — 224383,
- количество запорных клапанов — 2,
- класс герметичности клапанов — A по EN 161,
- номинальный диаметр — DN80,
- тип соединения — фланцевое,
- исполнение фланцев — по ISO 7005-1, PN16,
- максимальное рабочее давление — 500 мбар,
- тип запорного механизма — нормально закрытый,
- открытие клапанов — электромагнитное,
- закрытие — пружинное при снятии питания,
- масса — приблизительно 23,6 кг.
Особенности конструкции
DUNGS DMV-D 5080/11 224383 представляет собой газовую арматуру с объединенными в одном корпусе двумя автоматическими запорными узлами. Топливо проходит через внутренние каналы последовательно, преодолевая оба клапанных седла. При закрытии любого из запорных элементов поступление газа через соответствующий участок прекращается. Основу устройства формирует металлический корпус с фланцевыми присоединениями. В нем размещены клапаны V1 и V2, рабочие седла, исполнительные механизмы и элементы направления потока. Такая схема исключает необходимость соединять отдельные запорные клапаны промежуточным трубопроводным участком.
Области применения
DUNGS DMV-D 5080/11 224383 предназначен для автоматического перекрытия газообразного топлива в установках соответствующей производительности. Основные направления применения включают:
- промышленные газовые горелки,
- котельное оборудование большой мощности,
- газовые теплогенераторы,
- технологические печи,
- промышленные сушильные установки,
- теплотехнические производственные линии,
- газовые воздухонагреватели,
- установки термической обработки,
- топливные системы энергетического оборудования,
- автоматизированные газовые рампы,
- горелочные системы с двойным защитным перекрытием,
- газоиспользующие установки производственных предприятий,
- системы контроля герметичности запорной арматуры,
- модернизацию совместимого горелочного оборудования.
Компания «Олниса» занимается поставками компонентов горелочной автоматики DUNGS, включая двойные газовые клапаны серии DMV-D. Покупателям предоставляются технические консультации по характеристикам DMV-D 5080/11 224383, присоединительным размерам, электрическим исполнениям и совместимости дополнительных устройств контроля. Возможность поставки снятой с заказа модели требует уточнения. Компания оперативно рассматривает заявки и организует доставку доступного оборудования по всей стране.
Преимущества
Практические достоинства двойного клапана DUNGS DMV-D 5080/11 связаны с объединением двух защитных ступеней и удобством включения в газовые системы. К основным преимуществам относятся:
- последовательное перекрытие топливного потока двумя запорными элементами,
- автоматическое прекращение подачи газа при снятии управляющего напряжения,
- сокращение количества отдельных корпусов газовой арматуры,
- уменьшение числа промежуточных трубопроводных соединений,
- быстрое выполнение команд включения и отключения,
- возможность ограничения максимального расхода топлива,
- удобное подключение внешней системы проверки герметичности,
- доступность контрольных точек измерения давления,
- возможность оснащения дополнительной сигнализацией состояния,
- снижение риска загрязнения рабочих седел благодаря встроенному фильтру,
- удобное включение в системы промышленной горелочной автоматики,
- пригодность для продолжительных рабочих циклов,
- компактная организация двухступенчатого защитного перекрытия,
- возможность применения в автоматизированных технологических установках.
Таким образом, DUNGS DMV-D 5080/11 224383 — двойной электромагнитный газовый клапан для автоматического перекрытия подачи топлива в промышленных горелочных системах. Две независимые запорные ступени объединены общим корпусом, обеспечивая последовательное прекращение газового потока по команде внешней системы управления.
