Термистор EPCOS B57560G104F — высокочувствительный датчик температуры 100 кОм для промышленной электроники

EPCOS B57560G104F — миниатюрный полупроводниковый термистор с отрицательным температурным коэффициентом сопротивления, предназначенный для контроля нагрева электронных компонентов и технологических узлов. Изделие преобразует изменение температуры в электрический параметр, который может обрабатываться аналоговыми измерительными схемами, микроконтроллерами и системами автоматического регулирования.

Технические характеристики

Основные параметры температурного термистора EPCOS B57560G104F приведены ниже:

• бренд — EPCOS (TDK),
• категория — измерительный NTC-термистор,
• серия — G560,
• артикул — B57560G104F,
• номинальное сопротивление при +25 °C — 100 кОм,
• допуск сопротивления при +25 °C — ±1%,
• температурный коэффициент сопротивления — отрицательный,
• постоянная B0/100 — 4036 К,
• допуск постоянной B — ±1%,
• длина выводов — 67 ±5 мм,
• материал выводов — Dumet,
• защитная оболочка — герметичное стекло,
• тепловая постоянная времени в воздухе — около 15 с,
• коэффициент рассеяния в воздухе — около 1,3 мВт/К,
• теплоемкость — около 20 мДж/К,
• конструктивное исполнение — двухвыводное.

Особенности конструкции

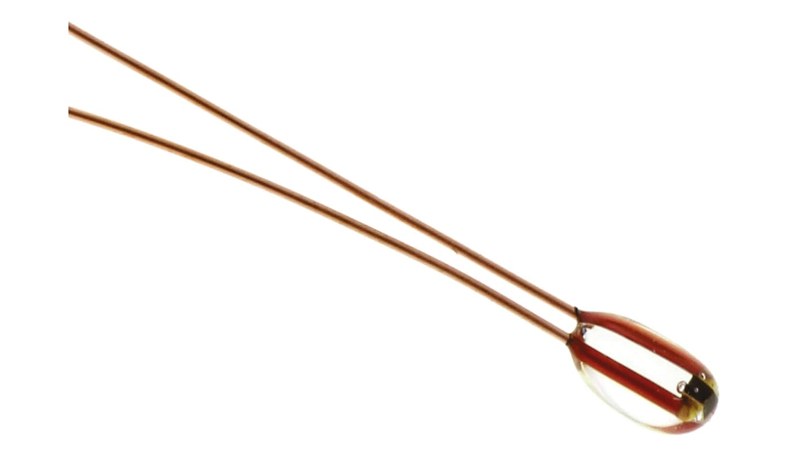

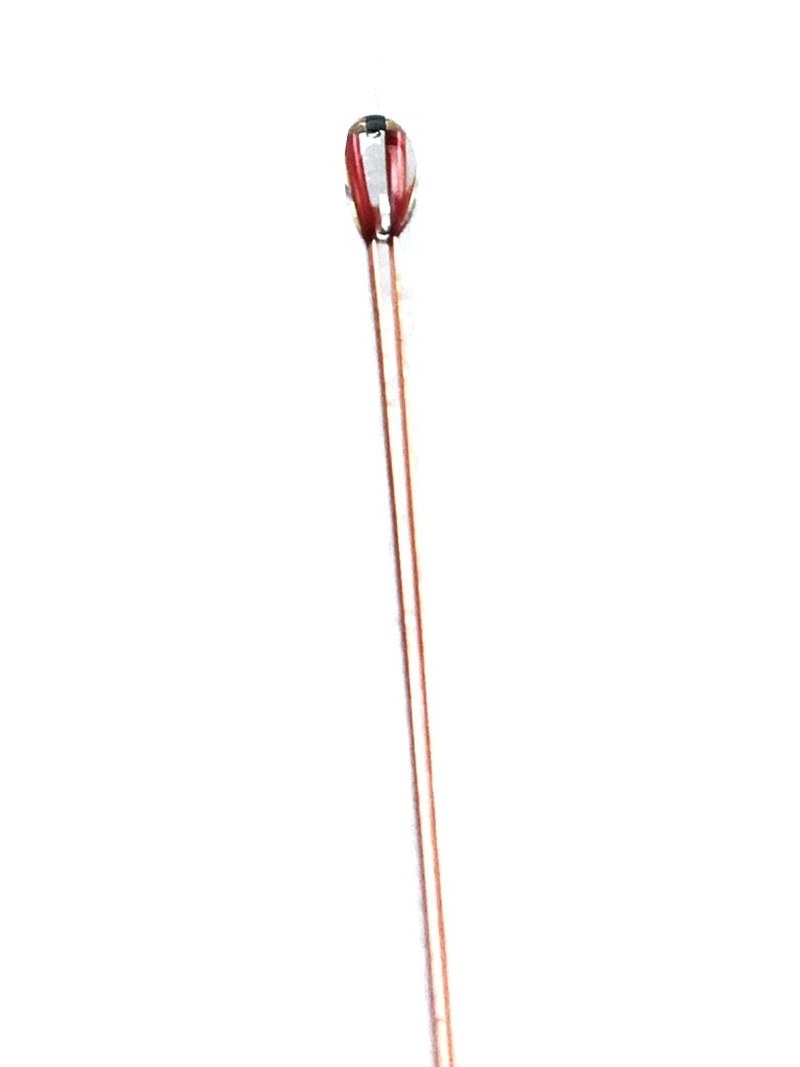

Термистор EPCOS B57560G104F изготовлен в виде небольшого чувствительного элемента, помещенного внутрь стеклянной капсулы. От полупроводниковой структуры отходят два металлических вывода, предназначенных для соединения с измерительной электроникой. Компоновка обеспечивает размещение датчика в точках, где обычные корпусные температурные преобразователи занимают слишком много пространства. В основе работы находится зависимость электропроводности полупроводникового материала от температуры. При нагреве количество носителей электрического заряда, участвующих в проводимости, увеличивается. В результате сопротивление термистора уменьшается, причем характер изменения определяется свойствами материала и температурой чувствительного элемента. В отличие от металлических резистивных термометров, NTC-компонент обладает выраженной нелинейной характеристикой. На холодных участках рабочего диапазона относительное изменение сопротивления на один градус заметно больше, чем при высоких температурах. Поэтому одинаковые температурные приращения формируют различные по величине изменения электрического сигнала.

Области применения

Термистор EPCOS B57560G104F используется для температурного контроля в электронных и электромеханических системах. Основными направлениями его применения являются:

• контроль нагрева силовых полупроводников,
• температурная диагностика электронных плат,
• измерительные цепи промышленных контроллеров,
• мониторинг нагревательных элементов,
• контроль температуры преобразовательных устройств,
• электронные терморегуляторы,
• диагностика узлов электродвигателей,
• температурный контроль лабораторных установок,
• измерительные модули источников питания,
• системы компенсации температурных изменений,
• контроль теплового состояния электронных компонентов,
• специализированные устройства регистрации температуры,
• автоматические системы защиты от перегрева,
• исследовательские электротехнические стенды.

Компания «Олниса» занимается поставками электронных компонентов EPCOS, включая температурный термистор B57560G104F. Покупателям предоставляются технические консультации по электрическим характеристикам, температурным зависимостям, конструктивному исполнению и совместимости компонентов с измерительными цепями. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства EPCOS B57560G104F связаны с возможностью построения компактных и чувствительных систем температурного контроля. К основным преимуществам относятся:

• обнаружение небольших изменений температуры по электрическому сопротивлению,
• размещение чувствительного элемента в ограниченном монтажном пространстве,
• использование простой аналоговой схемы обработки сигнала,
• снижение необходимости в сложных измерительных преобразователях,
• устойчивость стеклянной оболочки к нагреву,
• возможность контроля труднодоступных компонентов,
• отсутствие механически подвижных деталей,
• удобное подключение к микроконтроллерным системам,
• возможность программной коррекции температурной характеристики,
• пригодность для непрерывного и периодического контроля,
• удобство интеграции в устройства защиты от перегрева,
• небольшая тепловая инерционность чувствительной головки,
• возможность использования в компактных электронных модулях,
• предсказуемость поведения при применении паспортных таблиц.

Таким образом, EPCOS B57560G104F — стеклогерметизированный NTC-термистор с номинальным сопротивлением 100 кОм, предназначенный для измерения температуры в электронном и промышленном оборудовании. Полупроводниковый принцип преобразования обеспечивает выраженную зависимость сопротивления от нагрева, а миниатюрная конструкция позволяет размещать датчик непосредственно возле контролируемого узла.
