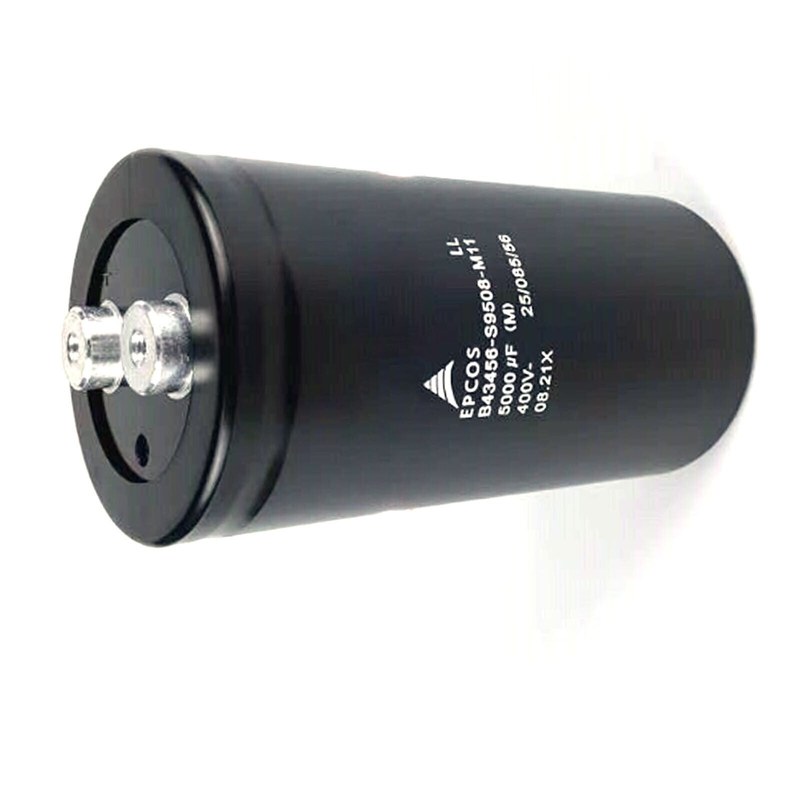

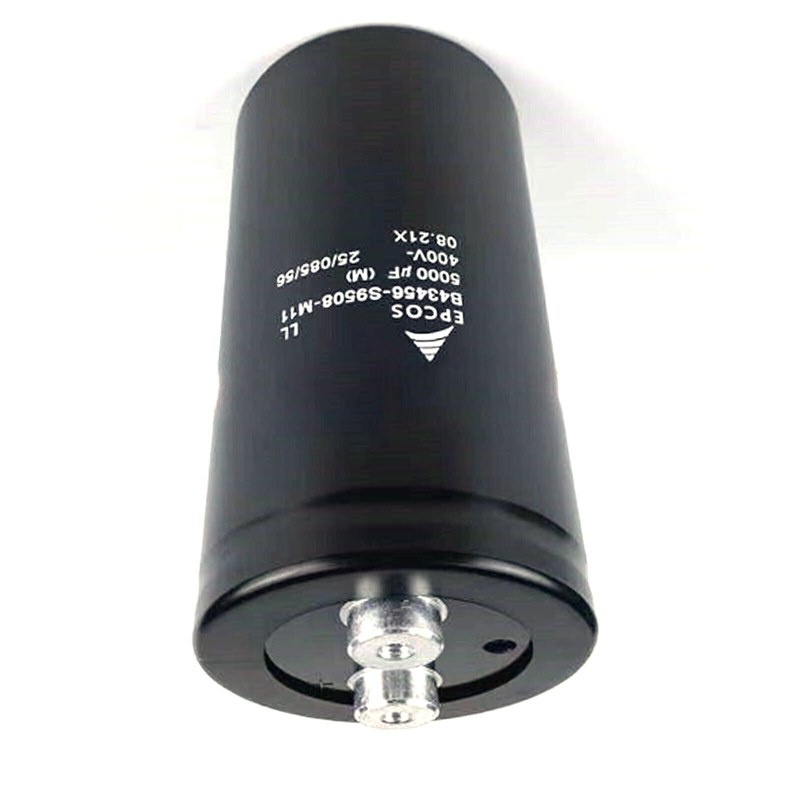

Электролитический конденсатор EPCOS B43456-S9508-M11 — надежное накопление энергии в мощных преобразовательных системах

EPCOS B43456-S9508-M11 — полярный алюминиевый электролитический конденсатор, предназначенный для накопления электрического заряда, сглаживания пульсаций и стабилизации напряжения в силовых электронных устройствах. Компонент используется в цепях постоянного тока, где требуется значительная емкость при ограниченном монтажном пространстве.

Технические характеристики

Основные параметры электролитического конденсатора EPCOS B43456-S9508-M11 представлены ниже:

• бренд — EPCOS (TDK),
• категория — алюминиевый электролитический конденсатор,
• серия — B43456,
• артикул — B43456-S9508-M11,
• номинальная емкость — 5000 мкФ,
• номинальное напряжение — 400 В DC,
• допуск емкости — ±20%,
• полярность — фиксированная,
• рабочая температура — от −40 до +85 °C,
• тип выводов — винтовые M5,
• диаметр корпуса — около 77 мм,
• высота корпуса — около 145 мм,
• материал корпуса — алюминий,
• тип монтажа — механическая фиксация корпуса с электрическим подключением через винтовые выводы,
• назначение — фильтрация, накопление энергии и сглаживание напряжения постоянного тока.

Особенности конструкции

Конденсатор EPCOS B43456-S9508-M11 выполнен в цилиндрическом алюминиевом корпусе, внутри которого размещен свернутый пакет электродных материалов. Основу емкостной системы образуют алюминиевые фольги, разделенные пористым материалом, пропитанным электролитом. Такая конструкция обеспечивает получение значительной электрической емкости при относительно компактных размерах изделия. На поверхности анодной фольги сформирован тонкий диэлектрический слой оксида алюминия. Именно он отделяет электроды и позволяет накапливать заряд при приложении постоянного напряжения. Небольшая толщина диэлектрика в сочетании с развитой поверхностью фольги обеспечивает высокую удельную емкость. Работа компонента основана на накоплении электрической энергии в электростатическом поле. При подключении к источнику постоянного напряжения происходит перераспределение зарядов на электродах. После изменения режима питающей цепи накопленная энергия может возвращаться во внешнюю электрическую систему.

Области применения

Электролитический конденсатор EPCOS B43456-S9508-M11 предназначен для силовых электронных цепей с постоянным напряжением. Основными направлениями использования являются:

• промышленные преобразователи частоты,
• звенья постоянного тока электроприводов,
• выпрямительные установки,
• мощные импульсные источники питания,
• промышленные инверторные системы,
• источники бесперебойного питания,
• силовые преобразовательные шкафы,
• оборудование управления электродвигателями,
• системы накопления энергии промежуточного звена,
• фильтрующие цепи постоянного тока,
• промышленные блоки электропитания,
• модернизация преобразовательного оборудования,
• ремонт силовых электронных модулей,
• испытательные стенды преобразовательной техники.

Компания «Олниса» занимается поставками электронных компонентов и промышленного оборудования, включая конденсаторы EPCOS серии B43456. Покупателям доступны технические консультации по номинальной емкости, рабочему напряжению, конструктивному исполнению и совместимости компонентов с электрическими схемами. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства EPCOS B43456-S9508-M11 связаны с применением компонента в силовых преобразовательных системах. К основным преимуществам относятся:

• уменьшение пульсаций напряжения после выпрямления,
• поддержание энергетического баланса промежуточного звена,
• компенсация кратковременных изменений потребления нагрузки,
• снижение воздействия колебаний питающего напряжения на силовую электронику,
• возможность накопления значительного количества энергии,
• удобное подключение к силовым шинам,
• механически устойчивое исполнение выводов,
• рациональное использование монтажного пространства,
• применимость в высокомощных преобразовательных устройствах,
• возможность объединения нескольких компонентов в конденсаторную батарею,
• удобство замены в оборудовании с соответствующими посадочными местами,
• снижение требований к отдельным фильтрующим элементам при корректном расчете схемы,
• поддержание стабильности работы промышленного электронного оборудования.

Таким образом, EPCOS B43456-S9508-M11 — алюминиевый электролитический конденсатор, предназначенный для накопления энергии и фильтрации напряжения в силовой электронной аппаратуре. Его конструкция объединяет емкостной элемент с развитой поверхностью электродов, металлический корпус и винтовые электрические выводы. Компонент подходит для промежуточных звеньев постоянного тока, промышленных источников питания и преобразовательных установок. Надежность его эксплуатации зависит от соблюдения полярности, температурного режима и допустимого тока пульсаций, а также правильной организации предварительного заряда и разряда.
