Автоматический выключатель DEKraft ВА-105 13174DEK — точная защита маломощных трехфазных цепей по разумной цене

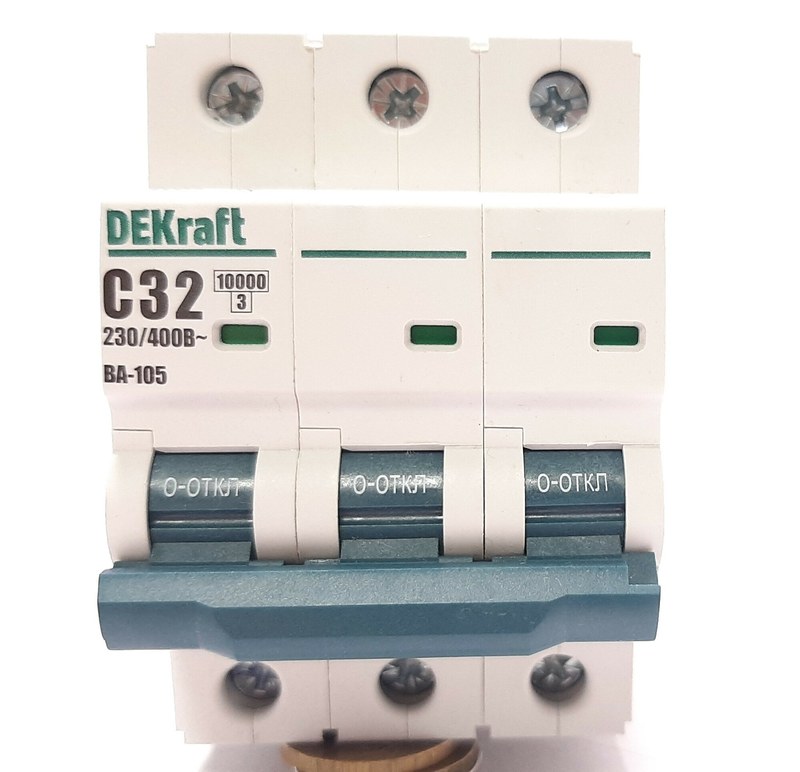

DEKraft ВА-105 13174DEK — трехполюсный модульный автоматический выключатель, предназначенный для защиты низковольтных электрических линий с небольшой рабочей нагрузкой. Аппарат обеспечивает отключение при возникновении сверхтоков, предотвращая продолжительный нагрев проводников и ограничивая последствия короткого замыкания в пределах своих технических возможностей. Исполнение входит в серию ВА-105, рассчитанную на применение в распределительных устройствах с повышенными требованиями к коммутационной способности. Номинальный ток модели составляет 4 А, характеристика срабатывания соответствует типу C, а три защищаемых полюса объединены механической системой отключения.
Технические характеристики
Основные технические параметры автоматического выключателя DEKraft ВА-105 13174DEK:
- бренд — DEKraft,
- категория — модульный автоматический выключатель,
- серия — ВА-105,
- артикул — 13174DEK,
- количество полюсов — 3P,
- номинальный ток — 4 А,
- времятоковая характеристика — C,
- номинальная отключающая способность — 10 кА,
- монтажная ширина одного полюса — 18 мм,
- общая модульная ширина — 54 мм,
- тип защитного механизма — тепловой и электромагнитный,
- коммутационный привод — общий для трех полюсов,
- механизм мгновенной коммутации — предусмотрен,
- конструктивное усиление корпуса — шесть монолитных заклепок,
- система охлаждения — боковые вентиляционные каналы,
- монтаж — на стандартную DIN-рейку,
- подключение дополнительных аксессуаров — с левой стороны,
- совместимые щитовые оболочки — DEKraft и Systeme Electric.
Особенности конструкции

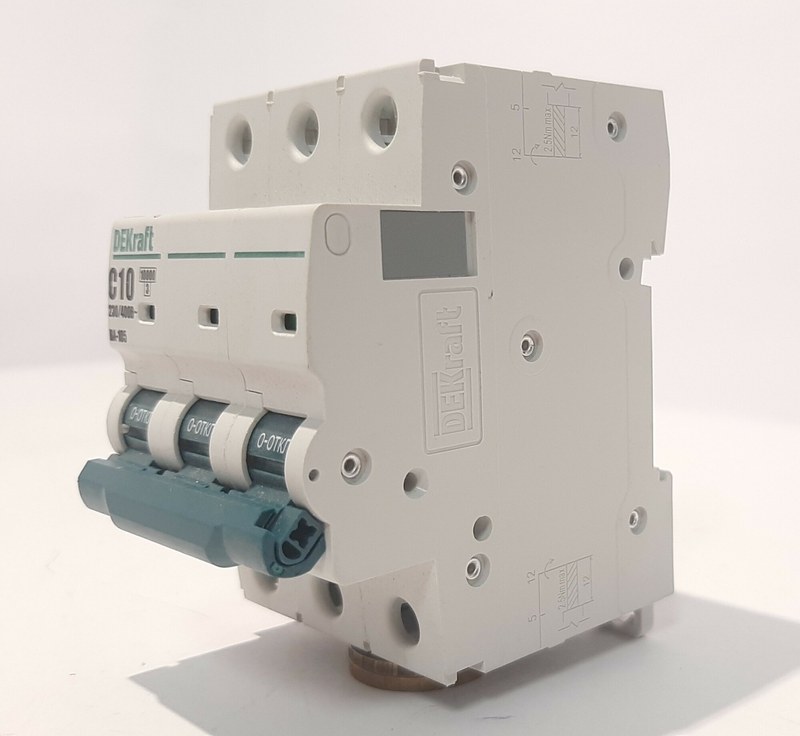

Автоматический выключатель DEKraft ВА-105 13174DEK имеет трехсекционное исполнение, в котором каждый полюс оснащен собственным токоведущим трактом. Внутренние элементы размещены в изоляционном корпусе, а механические узлы связаны таким образом, чтобы защитное отключение распространялось на все три фазы. Принципиальное значение имеет совместная работа полюсов. Если аварийный ток возникает в одной из защищаемых фаз, срабатывание расцепителя приводит к освобождению общего механизма. В результате размыкаются все три контактные системы, а не только участок, на котором обнаружено превышение допустимого тока. Корпус аппарата соединен шестью монолитными заклепками. Они формируют жесткую конструкцию и обеспечивают устойчивое расположение внутренних деталей при эксплуатационных механических нагрузках. Для модульного оборудования такая особенность важна при многократном переключении и воздействии усилий со стороны подключенных проводников.
Области применения
DEKraft ВА-105 13174DEK применяется в низковольтных распределительных системах, где необходимо защищать трехфазные линии с ограниченным рабочим током. Основные направления использования включают:
- цепи питания маломощных трехфазных потребителей,
- электрические шкафы промышленной автоматики,
- распределительные устройства производственных помещений,
- вспомогательные линии технологического оборудования,
- цепи питания небольших электродвигателей,
- системы вентиляции с соответствующей нагрузкой,
- электропитание специализированных измерительных установок,
- защиту отдельных трехфазных трансформаторных цепей,
- лабораторные электротехнические стенды,
- распределительные панели инженерных объектов,
- электрические системы административных зданий,
- цепи питания вспомогательного оборудования,
- низковольтные шкафы управления,
- защиту кабельных линий малого сечения при расчетном подтверждении,
- модернизацию существующих распределительных устройств.
Компания «Олниса» занимается поставками модульного электротехнического оборудования DEKraft, включая автоматический выключатель ВА-105 13174DEK. Покупателям предоставляются технические консультации по характеристикам расцепления, номинальным параметрам, количеству полюсов и совместимости дополнительных аксессуаров. Компания оперативно обрабатывает заказы и организует доставку оборудования по всей стране.
Преимущества
Практические достоинства DEKraft ВА-105 13174DEK проявляются при эксплуатации в распределительных системах с правильно рассчитанными защитными параметрами. К ним относятся:
- согласованная защита трехфазных линий с небольшой токовой нагрузкой,
- совместное отключение всех защищаемых фаз при аварийном режиме,
- снижение риска перегрева проводников вследствие продолжительной перегрузки,
- оперативное размыкание цепи при значительном сверхтоке,
- стабильная коммутация независимо от скорости движения рукоятки,
- повышенная механическая устойчивость корпуса,
- улучшенный теплообмен благодаря боковым каналам,
- удобное размещение среди другой модульной аппаратуры,
- возможность расширения функций совместимыми аксессуарами,
- простое ручное отключение линии для обслуживания,
- отсутствие необходимости в отдельном питании защитных механизмов,
- удобство замены аппарата в стандартном распределительном щите,
- возможность использования в специализированных электрических установках,
- сокращение количества отдельных коммутационных устройств для трех фаз.
Таким образом, DEKraft ВА-105 13174DEK — трехполюсный модульный автоматический выключатель для защиты электрических линий с номинальным током 4 А. Его конструкция объединяет электромагнитное и тепловое расцепление, общий механизм отключения и дугогасительную систему. Особенности исполнения позволяют использовать аппарат в распределительных устройствах, где требуется защита сравнительно небольших нагрузок при высокой расчетной отключающей способности. Корректный выбор необходимо выполнять с учетом параметров кабеля, пусковых токов оборудования и условий короткого замыкания.
