Автоматический выключатель DEKraft ВА-103 12385DEK — четырехполюсная защита для распределительных систем
DEKraft ВА-103 12385DEK — четырехполюсный модульный автоматический выключатель, предназначенный для защиты электрических цепей от токовых перегрузок и коротких замыканий. Аппарат обеспечивает согласованное отключение проводников при возникновении аварийного режима и применяется в низковольтных распределительных устройствах промышленного, административного и коммерческого назначения.
Технические характеристики
К основным параметрам автоматического выключателя DEKraft ВА-103 12385DEK относятся:
- бренд — DEKraft,
- категория — модульный автоматический выключатель,
- серия — ВА-103 NEW,
- артикул — 12385DEK,
- количество полюсов — 4P,
- номинальный ток — 16 А,
- характеристика электромагнитного расцепления — D,
- номинальная отключающая способность — 6 кА,
- номинальное рабочее напряжение — 240/415 В AC,
- частота переменного тока — 50/60 Гц,
- номинальное напряжение изоляции — 500 В,
- импульсное выдерживаемое напряжение — 4 кВ,
- максимальное сечение проводников — 25 мм²,
- момент затяжки зажимов — 2,5 Н·м,
- рабочая температура — от −40 до +60 °C,
- степень защиты отдельного аппарата — IP20,
- установка — на DIN-рейку 35 мм,
- совместимые аксессуары — дополнительные контакты и расцепители.
Особенности конструкции

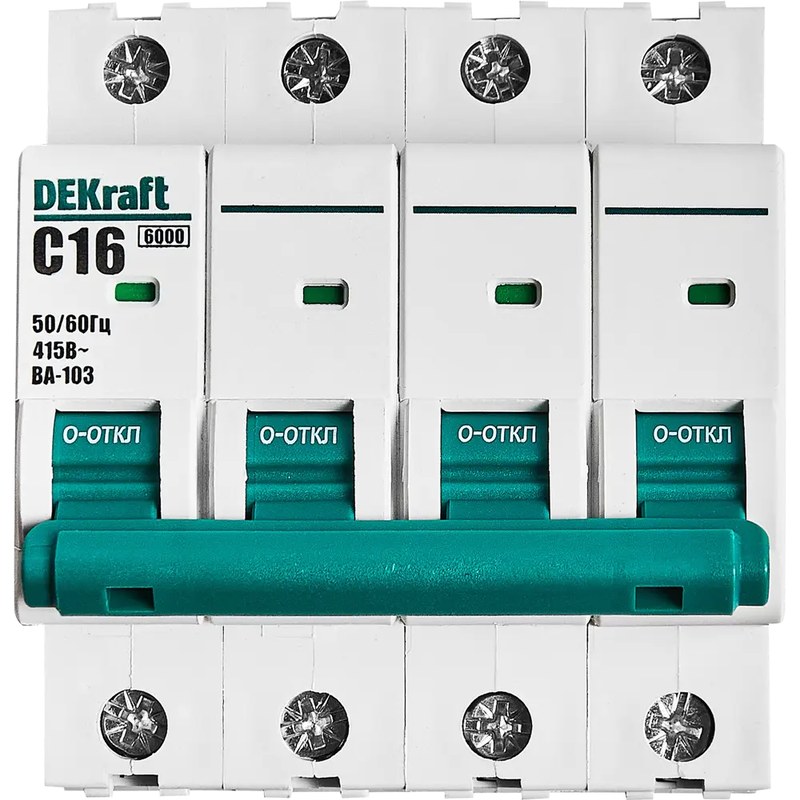

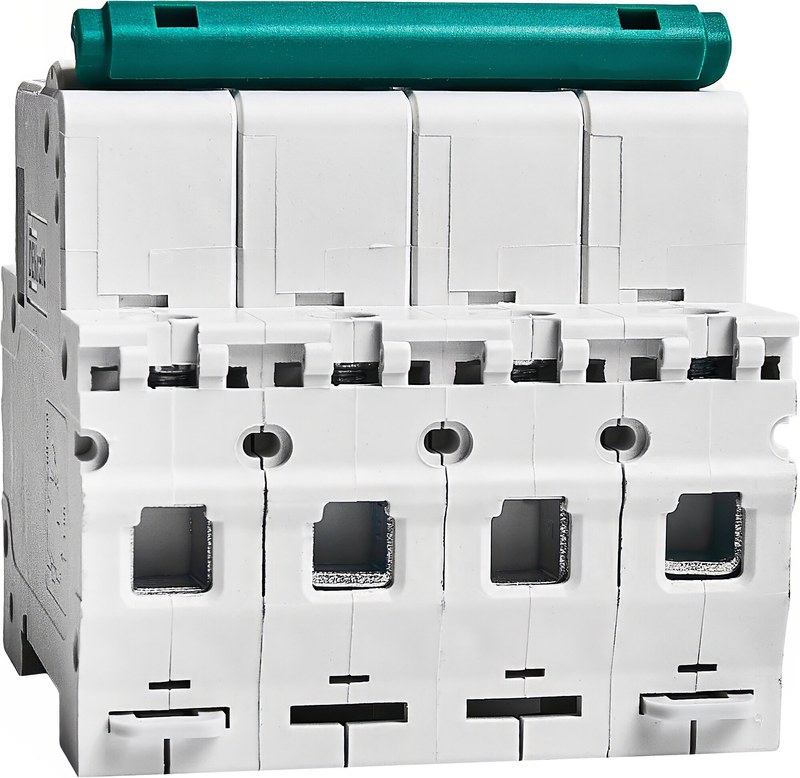

Автоматический выключатель DEKraft ВА-103 12385DEK имеет четырехсекционный корпус, внутри которого расположены самостоятельные контактные системы, объединенные общим механизмом отключения. Такая компоновка позволяет контролировать электрические цепи нескольких проводников и размыкать их при воздействии защитных расцепителей. Каждый полюс содержит токоведущий тракт, включающий неподвижный и подвижный контакты, электромагнитный узел, тепловой элемент и дугогасительную систему. Механическая связь между секциями обеспечивает совместную коммутацию, исключая штатную возможность независимого ручного включения отдельных полюсов. Для изготовления корпуса применяется электроизоляционный материал, рассчитанный на эксплуатационные электрические и температурные воздействия. Отдельные элементы оболочки соединены пятью монолитными заклепками, благодаря которым сохраняется жесткость конструкции при переключениях и механических нагрузках. Особенностью серии ВА-103 NEW является смотровое окно на лицевой панели. Оно отображает фактическое положение главных контактов независимо от положения рукоятки управления. Такая индикация позволяет точнее оценивать состояние коммутационного механизма при обследовании распределительного устройства.
Области применения
Четырехполюсный автомат DEKraft ВА-103 12385DEK используется в распределительных системах, где необходимо учитывать пусковые токи оборудования и обеспечивать совместное отключение защищаемых проводников. Основные направления эксплуатации включают:
- трехфазные распределительные щиты,
- электрические шкафы промышленных установок,
- цепи питания оборудования с повышенными пусковыми токами,
- инженерные системы коммерческих объектов,
- распределительные устройства административных зданий,
- вспомогательные линии технологических комплексов,
- электропитание отдельных трансформаторных установок,
- системы управления электромеханическими механизмами,
- производственные электрические сети,
- распределительные панели складских помещений,
- цепи питания оборудования автоматизации,
- низковольтные электроустановки с четырехпроводной коммутацией.
Компания «Олниса» занимается поставками модульного электротехнического оборудования DEKraft, включая автоматические выключатели серий ВА-101, ВА-103 и ВА-105. Покупателям предоставляются технические консультации по номинальным токам, характеристикам расцепления, количеству полюсов и совместимости дополнительных устройств. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Эксплуатационные достоинства DEKraft ВА-103 12385DEK проявляются при правильном согласовании параметров защиты с характеристиками электросети. К основным преимуществам относятся:
- совместное отключение четырех проводников при аварийном режиме,
- возможность защиты линий с выраженными кратковременными пусковыми токами,
- уменьшение риска повреждения проводников при перегрузке,
- оперативное прерывание токов короткого замыкания,
- наглядный контроль фактического положения контактов,
- механическая устойчивость корпуса при регулярных переключениях,
- удобное размещение в модульных распределительных устройствах,
- снижение теплового воздействия благодаря вентиляционным каналам,
- возможность использования унифицированных дополнительных принадлежностей,
- простое отключение оборудования при проведении обслуживания,
- удобная организация подключения проводников,
- отсутствие необходимости во внешнем источнике питания,
- пригодность для модернизации существующих распределительных систем.
Таким образом, DEKraft ВА-103 12385DEK — четырехполюсный автоматический выключатель, предназначенный для защиты низковольтных электрических линий от сверхтоков. Аппарат сочетает тепловой и электромагнитный механизмы расцепления, общую систему отключения и конструктивные решения, повышающие удобство эксплуатации.
