Дифференциальное реле DUNGS LGW 3 A4 — применение в газовых и воздухоподающих установках

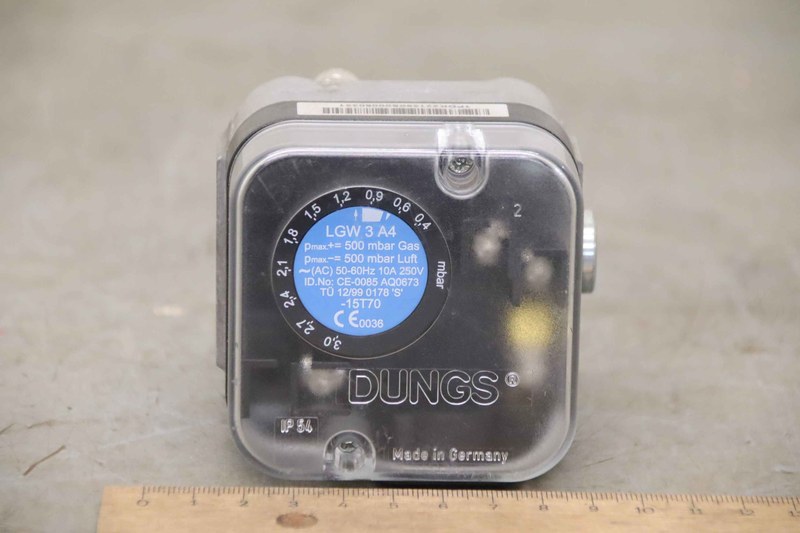

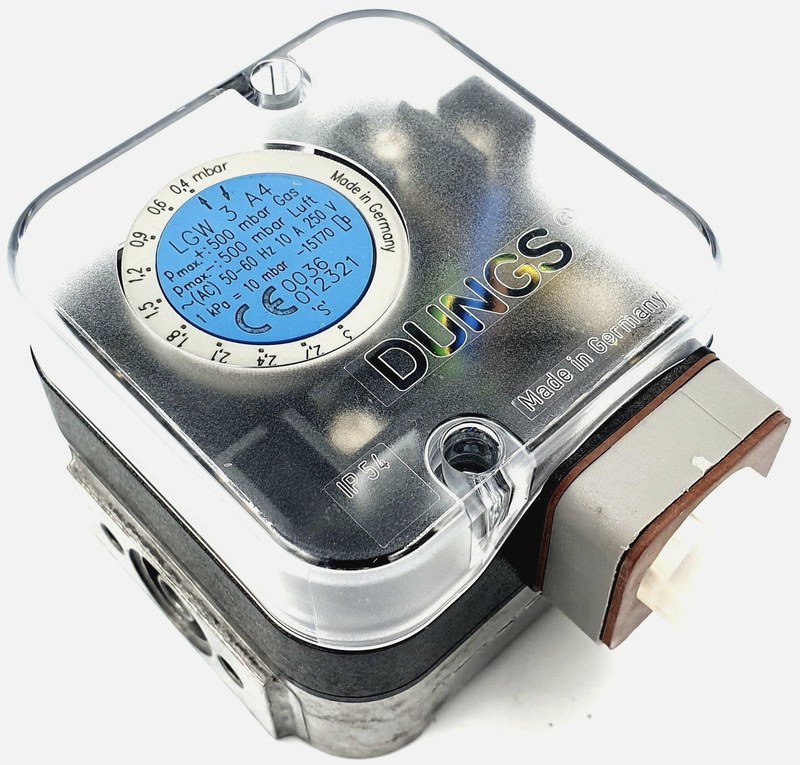

DUNGS LGW 3 A4 — механическое реле дифференциального давления для контроля воздушного напора в горелках и вентиляционных каналах. Оно реагирует на разность давлений между двумя точками, позволяя фиксировать отсутствие тяги, остановку вентилятора и засорение фильтра. Модель применяется в автоматике газовых и жидкотопливных горелок, теплогенераторов и воздуховодов. При достижении заданного порога она выдает дискретный сигнал. Прибор не измеряет расход и не управляет заслонкой самостоятельно.
Технические характеристики
Основные технические данные и функции устройства:
- тип прибора — механическое реле дифференциального давления с электрическим переключающим контактом,
- диапазон настройки порога — от 0,4 до 3 мбар, или от 40 до 300 Па,
- контролируемая величина — p = p1 − p2, в мбар или Па,
- число измерительных подключений — 2, для стороны повышенного и пониженного давления,
- выходной сигнал — дискретное изменение состояния контактов без аналогового выхода 0–10 В или 4–20 мА,
- контактная группа — общий, нормально разомкнутый и нормально замкнутый выводы,
- чувствительный элемент — эластичная мембрана,
- способ установки порога — механическая регулировка пружинного усилия,
- возврат контактов — автоматический, с гистерезисом.
Конструкция и принцип действия
Измерительный узел превращает перепад давления в механическое перемещение. Контакты переключаются при изменении баланса сил на мембране. Конструкция включает:
- корпус с двумя каналами подвода давления и полостями по обе стороны мембраны,
- эластичная мембрана, воспринимающая результирующую силу от перепада давлений,
- калиброванная пружина, создающая противодействие перемещению мембраны,
- регулировочный орган с градуированной шкалой установки порога,
- механизм передачи усилия на электрический микропереключатель,
- контактные выводы для включения в цепь управления и защитная крышка.
При p1 > p2 на мембрану действует сила F = p × S, где S — ее эффективная площадь. Когда сила превышает сопротивление пружины, микропереключатель меняет состояние. При снижении перепада реле возвращается обратно. Разность порогов срабатывания и отпускания — гистерезис, препятствующий частым переключениям при пульсациях потока.
Режимы контроля
Функция реле определяется точками отбора давления и логикой контактов. Основные режимы контроля:
- контроль подпора — сравнение давления после вентилятора с опорным давлением окружающей среды,
- контроль разрежения — наблюдение за отрицательным давлением в канале относительно атмосферы при соответствующем подключении полостей,
- дифференциальный контроль — измерение перепада на фильтре, дросселе или участке воздуховода,
- подтверждение работы вентилятора — замыкание разрешающей цепи только после появления требуемого аэродинамического напора,
- аварийная сигнализация — изменение состояния выходных контактов при падении перепада ниже заданного значения.
Уставка 1,5 мбар соответствует 150 Па, но не является показанием текущего давления. Для записи его изменений необходим отдельный преобразователь.
Монтаж, подключение и настройка
Точность контроля зависит от монтажа. Импульсные трубки прокладывают без перегибов, исключая скопление конденсата. Утечки и засоры искажают давление на мембране. Положение корпуса влияет на баланс мембраны и пружины; поворачивать прибор после настройки нежелательно. При диагностике проверяют проходимость импульсных линий: исправный микропереключатель не компенсирует засорение канала. При наладке выполняют последовательные операции:
- определяют две точки отбора давления и ожидаемый знак перепада,
- подключают каналы высокого и низкого давления согласно маркировке корпуса,
- устанавливают реле в разрешенном изготовителем пространственном положении,
- выставляют предварительную уставку по механической шкале,
- проверяют переключение контактов при пуске и остановке вентилятора,
- измеряют фактические пороги срабатывания и отпускания внешним дифференциальным манометром,
- оценивают устойчивость сигнала при минимальном и максимальном рабочих расходах,
- закрывают корпус и повторно проверяют работу защитной цепи.
Рабочий перепад 2,0 мбар равен 200 Па. При установке порога учитывают пусковую просадку напора, загрязнение тракта и гистерезис. Электрическую цепь согласуют с допустимыми параметрами контактов. Внешнее питание измерительного механизма не требуется.
Таким образом, DUNGS LGW 3 A4 контролирует малые перепады давления в теплотехнических установках. Работа защитной цепи зависит от правильного подключения полостей, проверки уставки и согласования электрических контактов. Устройство предназначено для порогового, а не непрерывного измерения. Компания «Олниса» поставляет промышленное оборудование, в том числе реле дифференциального давления DUNGS LGW 3 A4. В ассортименте поставок «Олниса» представлены комплектующие для горелок, теплотехнических агрегатов и систем автоматизации. Оборудование DUNGS поставляется для эксплуатации и модернизации промышленных установок.
