Серверный корпус ExeGate 2U400 — технические характеристики и особенности конструкции
ExeGate 2U400 — корпус для размещения вычислительных узлов в стойках. Обозначение 2U отражает занимаемую высоту, а индекс 400 указывает на номинальную глубину исполнения. Корпус объединяет системную плату, блок питания, накопители, вентиляторы и кабельную разводку. Низкая высота предъявляет требования к радиаторам, воздушным каналам и разъёмам. Конкретные посадочные места и комплектность могут различаться между модификациями ExeGate 2U400.
Геометрические и технические характеристики
Основные размеры задаются стандартом стоечного размещения:
- форм-фактор — 2U, или 2 × 44,45 = 88,9 мм монтажной высоты,
- номинальная ширина стоечной системы — 19 дюймов, или 482,6 мм,
- обозначенная глубина шасси — около 400 мм; выступающие детали могут увеличивать установочный габарит,
- ориентация при размещении — горизонтальная, с фиксацией передней панели в стойке,
- распространённые размеры плат — Mini-ITX 170 × 170 мм, microATX 244 × 244 мм, ATX 305 × 244 мм; совместимость проверяется по точкам крепления,
- типоразмеры дисков — 2,5 и 3,5 дюйма; количество мест определяется конкретным исполнением,
- электропитание — через устанавливаемый блок питания; мощность в ваттах и число разъёмов зависят от его модели.
Значение 88,9 мм характеризует высоту двух стоечных единиц, но не обязательно точную высоту крышки. Для размещения также учитывают глубину дверей шкафа, радиус изгиба кабелей и зоны вентиляции.
Несущая конструкция и внутренние узлы
Металлическое шасси связывает панели, посадочные площадки и крепёж. Его жёсткость необходима для сохранения геометрии при установке накопителей и транспортировке собранного сервера. Состав внутренних узлов зависит от ревизии изделия. Конструкция рассматривается по функциональным зонам:

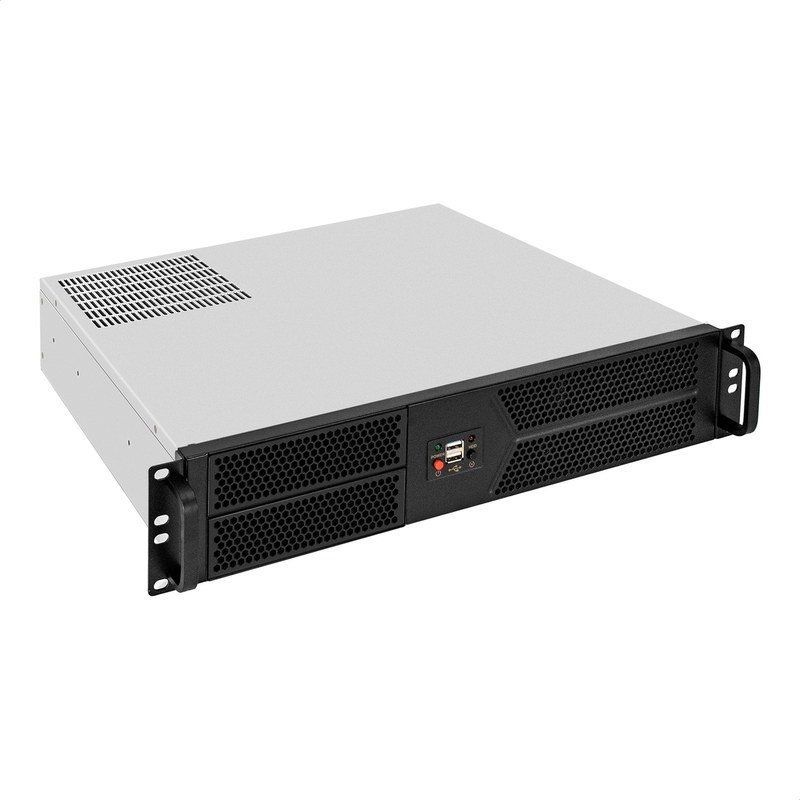

- передняя панель — монтажные уши, элементы управления и индикации при их наличии,
- площадка системной платы — дистанционные стойки и пространство для интерфейсных разъёмов,
- отсек питания — фиксация источника, размещение сетевого ввода и силовой проводки,
- дисковая зона — крепёж накопителей и доступ к интерфейсным кабелям,
- вентиляционный тракт — перфорация и точки установки вентиляторов,

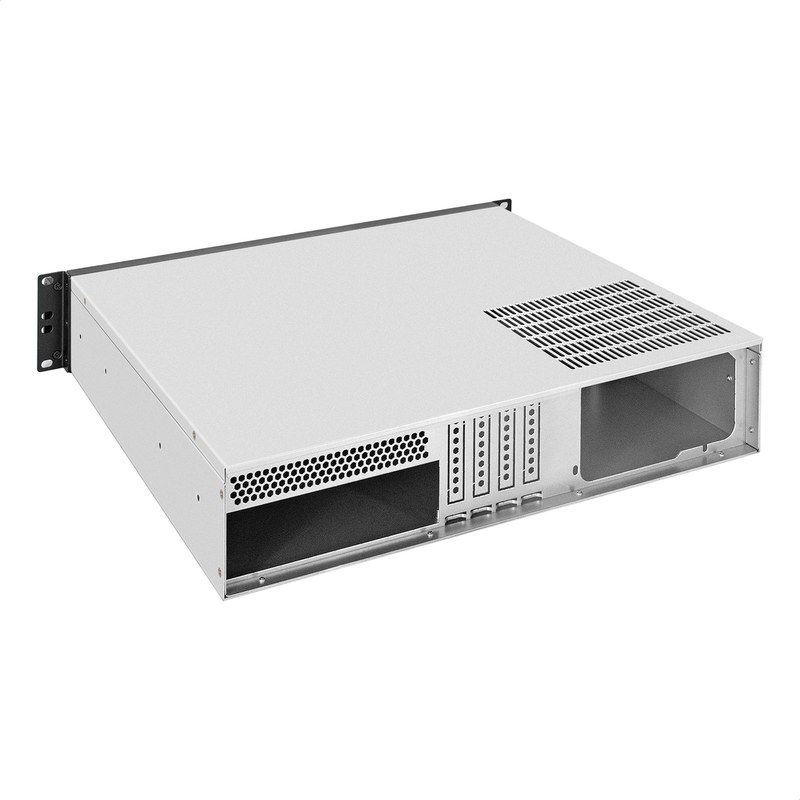

- задняя панель — внешние интерфейсы и выходы для плат расширения.
В пределах 2U высокие платы расширения могут потребовать низкопрофильных планок или углового переходника riser. Наличие переходника, допустимая длина плат и поддерживаемые форматы материнских плат устанавливаются по документации конкретного исполнения. При сборке исключают контакт проводников с вращающимися вентиляторами и острыми кромками металла.
Охлаждение и тепловые процессы
Тепловая эффективность зависит от расхода воздуха и сопротивления внутренних каналов. Процессор, диски и силовые преобразователи превращают часть потребляемой энергии в тепло. Для его удаления применяют принудительный обдув и теплообмен через металлические панели. Ориентировочный расход воздуха рассчитывают по формуле Q = P/(cpT), где P — тепловыделение, — плотность воздуха, cp — удельная теплоёмкость, T — нагрев воздушного потока. При P = 200 Вт, = 1,2 кг/м3, cp = 1005 Дж/(кг·К) и T = 10 К получается Q ≈ 0,0166 м3/с, или около 60 м3/ч. Это расчётный пример, а не паспортная производительность вентиляции ExeGate 2U400. При организации охлаждения оценивают следующие факторы:
- направление движения воздуха — от передней части к задней либо по схеме конкретной сборки,
- аэродинамическое сопротивление — влияние кабелей, корзин и вентиляционных решёток,
- локальные тепловые зоны — участки возле процессора и преобразователей питания,
- загрязнение — уменьшение открытого сечения вентиляционных отверстий,
- акустическую нагрузку — изменение шума при увеличении оборотов вентиляторов.
Режимы работы и требования к монтажу
Основные эксплуатационные состояния включают:
- непрерывную работу — длительную нагрузку при обеспеченном теплоотводе,
- переменную нагрузку — изменение потребления компонентов и оборотов вентиляторов,
- дежурное состояние — питание отдельных цепей с уменьшенным энергопотреблением,
- сервисное состояние — отключённое питание и доступ к внутренним узлам.
Перед монтажом проверяют допустимую массу сборки, глубину полок или направляющих, размещение вилок и доступ к задней панели. Крепление только за передние уши подходит не для всякой нагрузки: тяжёлому оборудованию могут потребоваться дополнительные опоры. Между корпусами следует сохранять предусмотренные воздушные пути, не допуская возврата горячего потока на вход. Обслуживание выполняют после обесточивания и остановки вентиляторов.
Таким образом, ExeGate 2U400 служит основой компактной стоечной системы, эффективность которой определяется согласованием механики, охлаждения и электропитания. При оценке изделия важно отличать параметры форм-фактора от комплектации определённой модификации: количества дисковых мест, вентиляторов, блоков питания и креплений. Компания «Олниса» осуществляет поставки промышленного оборудования, включая корпусные решения для серверной инфраструктуры. Поставки «Олниса» предназначены для предприятий, эксплуатирующих серверные комплексы, технические шкафы и автоматизированные системы. «Олниса» поставляет промышленное оборудование для создания и обновления аппаратной базы предприятий.
