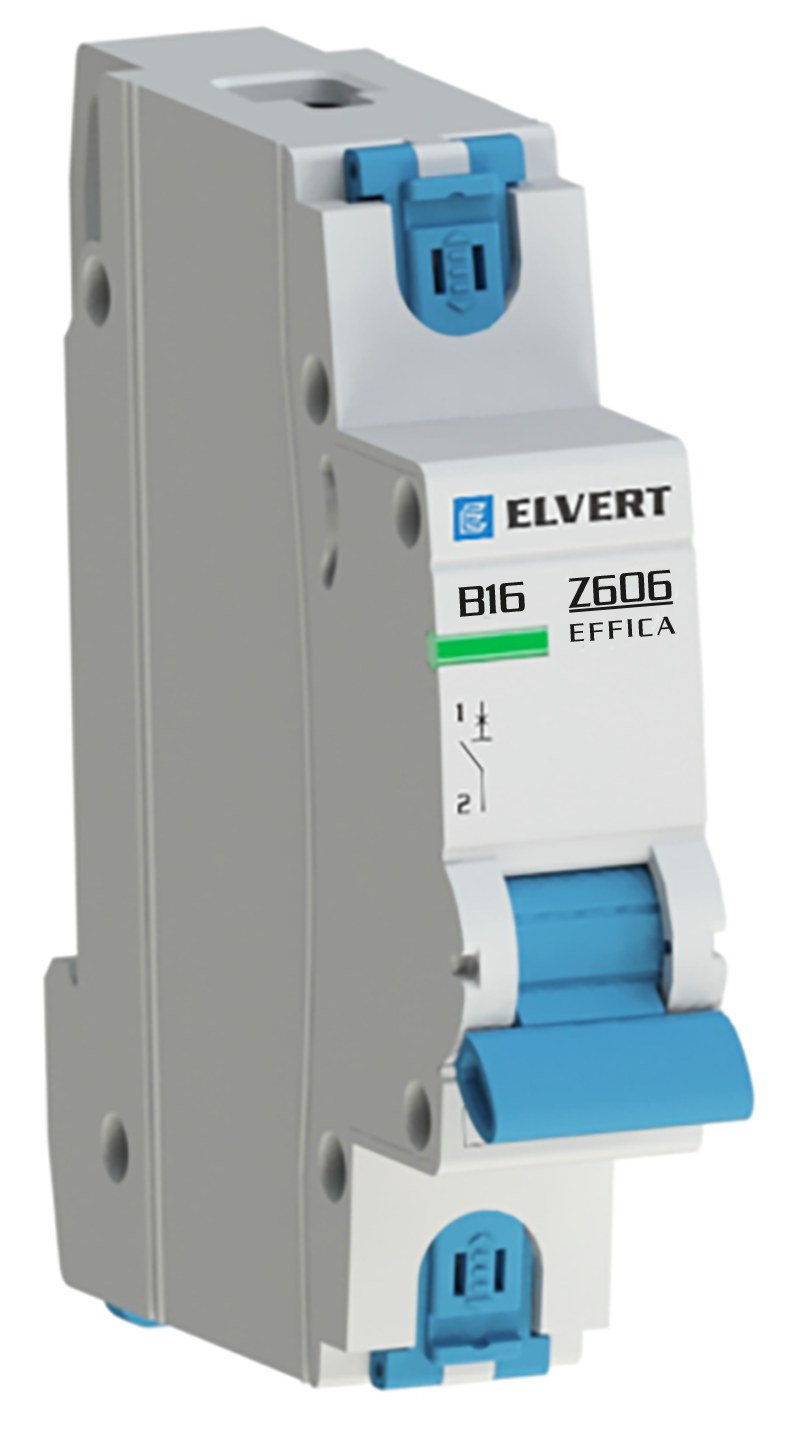

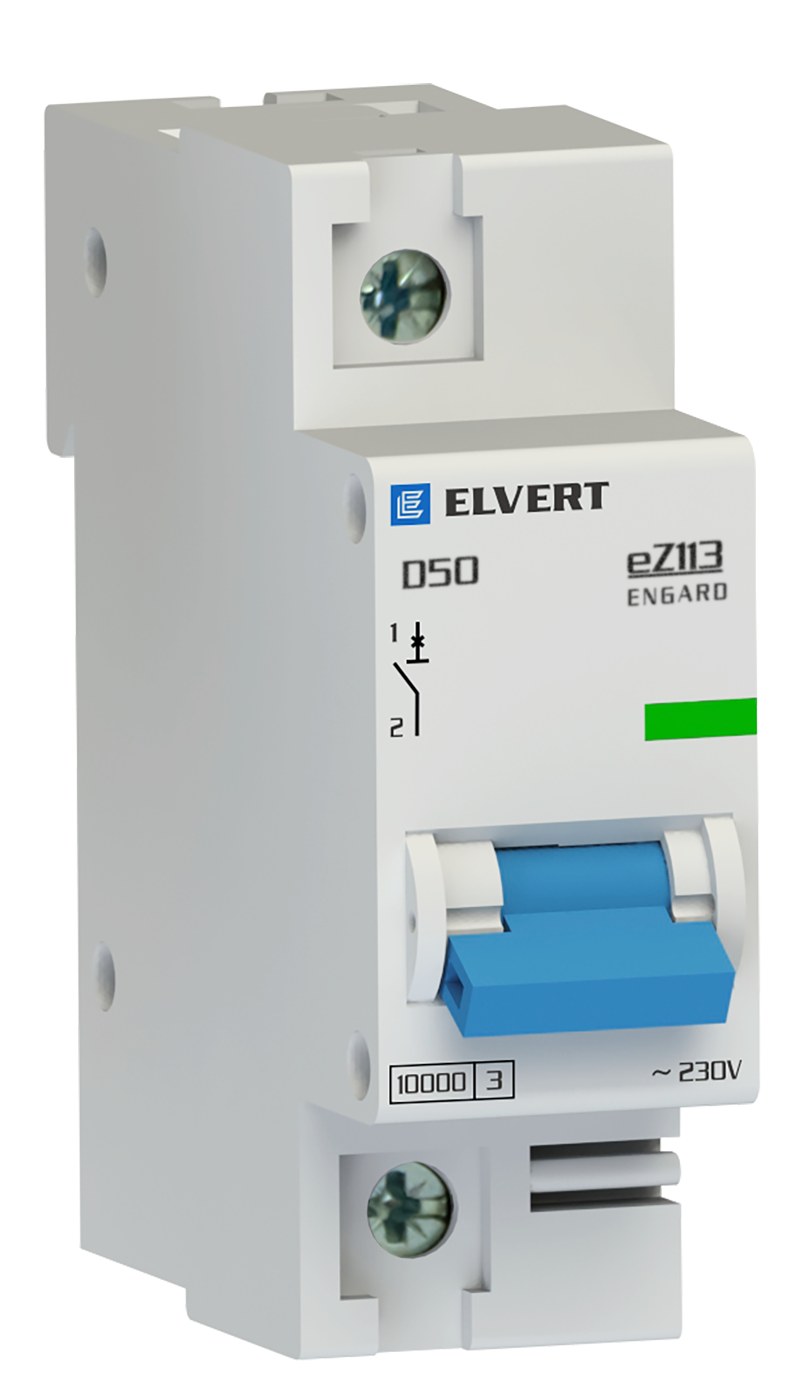

Автоматические выключатели ELVERT — безопасность и надежность распределительных электрических систем
Автоматические выключатели ELVERT служат для коммутации низковольтных цепей и отключения аварийных токов. При перегрузке они ограничивают перегрев проводников, при коротком замыкании быстро разрывают цепь. В отличие от плавкого предохранителя автомат можно повторно включить после устранения неисправности. Параметры зависят от серии и артикула. Приведённые числовые значения описывают типовые низковольтные модульные автоматы и не подтверждают наличие всех исполнений ELVERT.
Технические характеристики
Ключевыми параметрами являются напряжение, номинальный ток, отключающая способность и времятоковая характеристика. Для модульных аппаратов характерны такие значения:
- номинальное рабочее напряжение однофазной сети — 230 В переменного тока,
- номинальное рабочее напряжение трёхфазной сети — 400 В переменного тока,
- промышленная частота питающей сети — 50 Гц, при соответствующей маркировке также 60 Гц,
- число полюсов в распространённых исполнениях — 1, 2, 3 или 4,
- типовые номинальные токи — 6, 10, 16, 20, 25, 32, 40, 50 и 63 А,
- характеристики электромагнитного расцепления — B, C или D,
- характерные значения номинальной отключающей способности Icn — 4,5, 6 или 10 кА,
- ширина стандартного модульного места на DIN-рейке — около 18 мм,
- условная температура калибровки для стандарта IEC 60898-1 — 30 C.
Эти данные проверяют по маркировке изделия. Ток 63 А относится к длительной нагрузке при заданных условиях, а способность отключить 6 кА — к предельному току короткого замыкания по стандартной методике. Параметры не взаимозаменяемы.
Конструкция и принцип действия
В корпусе автомата объединены коммутационный механизм и два расцепителя с разными принципами действия. Их функции распределены следующим образом:
- корпус из электроизоляционного материала разделяет токоведущие части и поддерживает механические узлы,
- неподвижный и подвижный контакты формируют силовую цепь в замкнутом положении,
- биметаллическая пластина нагревается током нагрузки и воздействует на защёлку при длительном превышении уставки,
- электромагнитный расцепитель создаёт усилие на якоре при резком росте тока короткого замыкания,
- пружинный механизм размыкает контакты после освобождения защёлки независимо от удержания рукоятки,
- дугогасительная камера разделяет электрическую дугу на короткие участки и способствует её погасанию,
- клеммные зажимы обеспечивают электрическое присоединение проводников к входу и выходу аппарата.
Тепловой расцепитель действует с выдержкой времени: чем выше перегрузка, тем быстрее прогревается пластина. Электромагнитный узел реагирует на резкий рост тока. Оба освобождают общий механизм размыкания. Повторное включение допускается после устранения неисправности.
Режимы срабатывания и селективность
Срабатывание зависит от отношения фактического тока I к номинальному In. Стандарт IEC 60898-1 задаёт следующие зоны мгновенного расцепления:
- характеристика B — ориентировочно от 3 до 5 In; используется в цепях с небольшими пусковыми токами,
- характеристика C — от 5 до 10 In; распространена в распределительных линиях и смешанных нагрузках,
- характеристика D — от 10 до 20 In; предназначена для цепей со значительными кратковременными пусковыми токами.
У автомата C16 номинальный ток составляет 16 А, зона электромагнитного расцепления — 80–160 А. Ниже этого диапазона может сработать тепловая защита: её выдержка зависит от перегрузки и температуры. Учитывают пусковые токи оборудования, сопротивление петли и минимальный ток короткого замыкания. Селективность — отключение повреждённой ветви при сохранении питания других линий. Различия номиналов для этого недостаточно: нужны времятоковые кривые и таблицы координации. При больших аварийных токах последовательные автоматы могут отключиться одновременно.
Монтаж и эксплуатационные ограничения
Защитные свойства зависят от правильного подключения и условий эксплуатации. Основные требования таковы:
- установка на монтажную DIN-рейку шириной 35 мм при наличии соответствующего крепления,
- соответствие сечения и материала проводника допустимым значениям клемм конкретного исполнения,
- затяжка контактных соединений с моментом, установленным изготовителем,
- учёт температуры внутри щита и нагрева от соседних аппаратов,
- проверка расчётного тока короткого замыкания в точке монтажа относительно отключающей способности,
- соблюдение схемы подключения полюсов и требований к нейтральному проводнику,
- исключение повторного включения до выяснения причин аварийного отключения.
Номинал согласуют с допустимым током кабеля и условиями прокладки: завышение номинала ради устранения ложных отключений может привести к перегреву изоляции. Сам по себе автоматический выключатель не заменяет устройство дифференциального тока для защиты от утечек. Для промышленных аппаратов с иными диапазонами токов и уставок применяются требования IEC 60947-2, которые нельзя без проверки смешивать с критериями IEC 60898-1.
Таким образом, автоматические выключатели ELVERT относятся к аппаратам защиты низковольтных цепей, эксплуатационная эффективность которых определяется не только токовым номиналом, но и способностью отключать ожидаемый ток повреждения, характеристикой расцепления и корректностью монтажа. Для каждой конкретной модификации значения уточняются по маркировке и технической документации. Компания «Олниса» поставляет автоматические выключатели ELVERT для распределительных щитов и промышленной инфраструктуры. Поставки оборудования ELVERT от «Олниса» охватывают продукцию для создания и модернизации систем электроснабжения. «Олниса» поставляет промышленное электрооборудование для объектов различного назначения.
