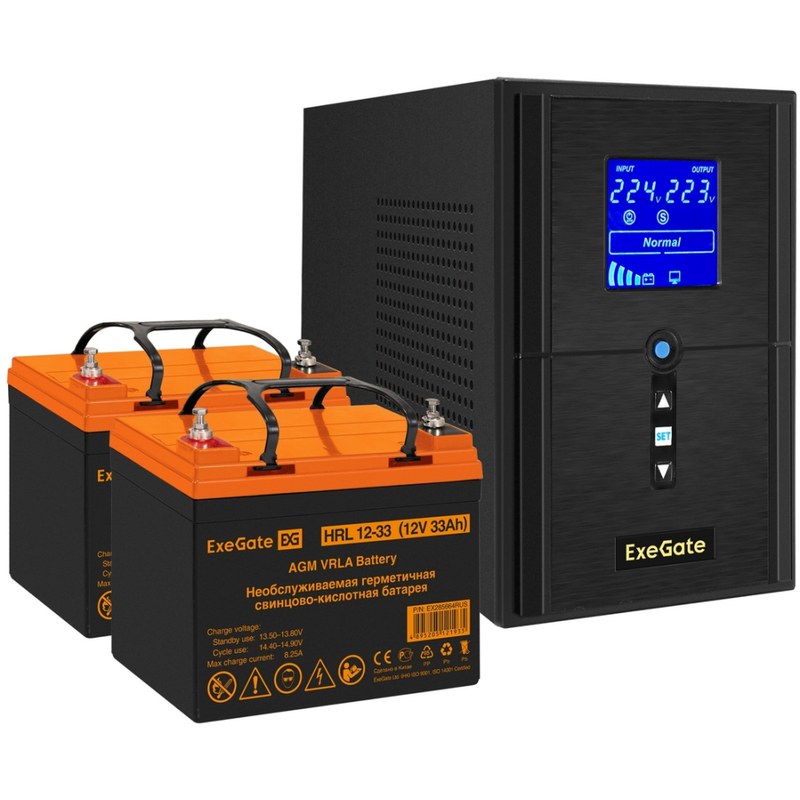

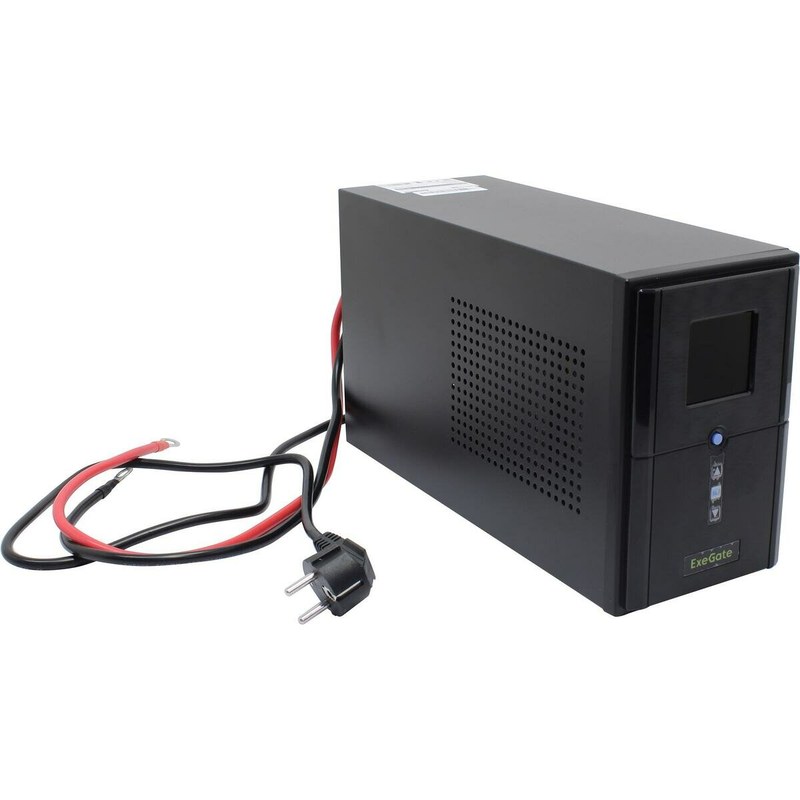

ИБП ExeGate SineTower SZ 1000 — функциональные возможности и преимущества применения

ExeGate SineTower SZ-1000 — источник бесперебойного питания для аппаратуры, чувствительной к пропаданию сетевого напряжения. Обозначение 1000 соответствует классу полной мощности 1000 ВА; допустимую активную мощность в ваттах определяют по паспорту конкретной версии. Это различие важно при подключении серверов, сетевых узлов, контроллеров автоматики и измерительных комплексов: потребление описывается как ваттами, так и коэффициентом мощности.

Электрические параметры и расчёт нагрузки

Важно отделять обозначение мощности от измеренных и паспортных характеристик. Ниже приведены достоверные расчётные ориентиры для сети 230 В и номинала 1000 ВА; они не подменяют заводскую спецификацию исполнения:

• Класс полной мощности по обозначению — 1000 ВА,
• Расчётное напряжение однофазной сети — 230 В переменного тока,
• Расчётная частота сети — 50 Гц; работа при 60 Гц требует паспортного подтверждения,
• Ток при полной мощности 1000 ВА и напряжении 230 В — около 4,35 А,
• Активная мощность при коэффициенте мощности 0,6 — 600 Вт,
• Активная мощность при коэффициенте мощности 0,8 — 800 Вт,
• Активная мощность при коэффициенте мощности 0,9 — 900 Вт,
• Рекомендуемый проектный резерв по нагрузке — 20–30 % от подтверждённого паспортного предела.

Активную мощность рассчитывают по формуле P = S ×, где S — полная мощность в ВА, — коэффициент мощности. Следовательно, 1000 ВА не равны 1000 Вт. При оценке импульсных источников питания учитывают пусковые токи и кратковременные пики, вызывающие перегрузку при допустимом среднем потреблении.

Принципы преобразования энергии

Работа ИБП основана на взаимодействии сетевого тракта, преобразователя и накопителя энергии:

• Входной фильтр подавляет часть высокочастотных помех, поступающих по питающим проводникам,
• Выпрямительный узел при наличии соответствующей архитектуры переводит переменный ток в постоянный,
• Зарядное устройство поддерживает накопитель в состоянии готовности к автономной работе,
• Инвертор формирует переменное выходное напряжение из энергии звена постоянного тока,
• Коммутационный тракт направляет энергию по штатному или резервному пути,
• Контроллер анализирует напряжение, ток, перегрузку и состояние аккумуляторной цепи.

При двойном преобразовании нагрузка постоянно питается от инвертора, а сеть снабжает звено постоянного тока. При аварии батарея продолжает питать это звено без переключения на выходе. Линейно-интерактивная схема использует другой путь энергии и переход на батарею с конечным временем коммутации. Без документации приписывать модели одну из этих архитектур нельзя.

Рабочие и аварийные режимы

Алгоритм функционирования определяется:

• Сетевой режим — питание оборудования при допустимых параметрах внешнего источника,
• Аккумуляторный режим — отдача энергии батареей при потере или недопустимом отклонении входного напряжения,
• Режим заряда — восстановление запасённой энергии после возобновления сетевого питания,
• Перегрузка — фиксация превышения допустимого тока или мощности с защитной реакцией,
• Разряд до предельного уровня — предупреждение и последующее отключение для ограничения повреждения батареи,
• Аварийное состояние — индикация неисправности преобразователя, накопителя или электрической цепи.

Режим bypass, автоматический перезапуск и холодный старт предусмотрены не во всех ИБП; для SZ-1000 эти функции следует проверять по паспорту. Без паспорта нельзя утверждать, что время перехода равно 0 мс или 2–10 мс, а также назначать конкретные пороги стабилизации.

Конструкция и аккумуляторная система

Корпус башенного ИБП объединяет силовую электронику, индикацию и накопитель. Тип выходных розеток, схема размещения батарей и охлаждение зависят от исполнения. При установке важны свободный теплообмен, устойчивое основание и безопасное отключение внешних цепей:

• Корпус и монтажное основание обеспечивают механическую фиксацию элементов,
• Силовая плата объединяет преобразующие каскады и защитные электронные компоненты,
• Аккумуляторный отсек содержит последовательно или параллельно соединённые накопители согласно заводской схеме,
• Панель управления отображает режимы и предупреждения в предусмотренном исполнением формате,
• Входные и выходные соединители формируют электрические интерфейсы нагрузки и питающей сети,
• Теплоотводящие элементы и вентиляционные отверстия обеспечивают охлаждение внутренних узлов.

Таким образом, ExeGate SineTower SZ-1000 применим там, где исчезновение электроснабжения грозит потерей данных, остановкой связи или нарушением технологического процесса. При анализе важны подтверждённая активная мощность, конфигурация батарей и топология. Компания «Олниса» поставляет промышленное электрооборудование, включая источники бесперебойного питания. «Олниса» осуществляет поставки электротехнической продукции для инженерной инфраструктуры и систем электроснабжения предприятий.
