Запчасти Fluke — оригинальные компоненты для восстановления работоспособности измерительных приборов

Приборы Fluke используются для контроля электрических цепей, температуры и состояния промышленного оборудования. Их характеристики зависят от исправности сменных узлов: проводов, предохранителей, источников питания, датчиков и деталей корпуса. Запчасти Fluke восстанавливают функции конкретных серий приборов без изменения их схемотехники.

Основные категории запасных частей

В измерительной аппаратуре выделяются группы заменяемых компонентов, отвечающих за определенные участки измерительного тракта и защиту:

• плавкие предохранители для токовых входов мультиметров и защиты внутренних проводников от сверхтоков,

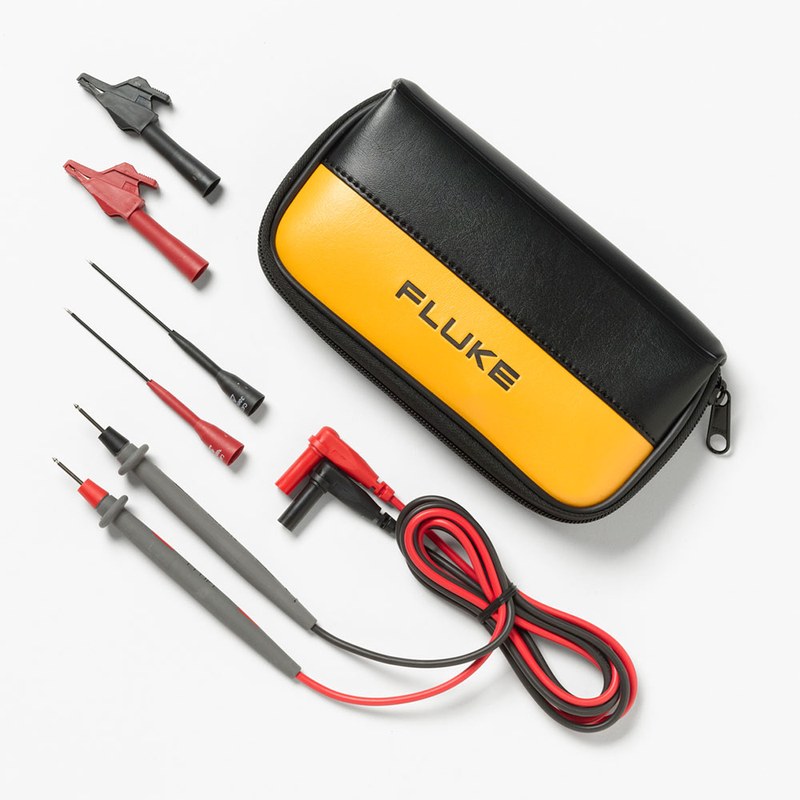

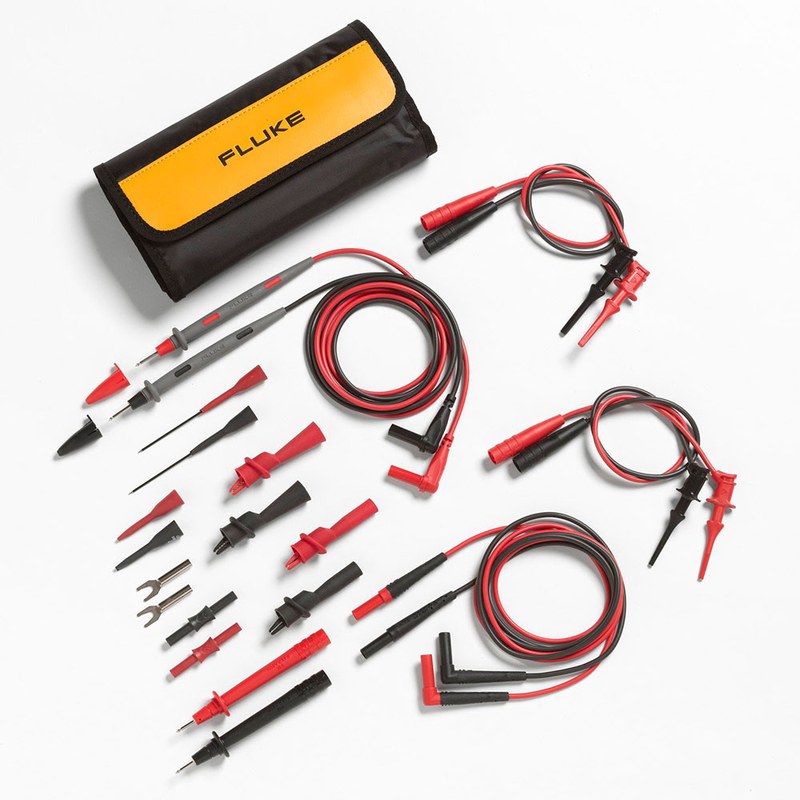

• измерительные провода, щупы, наконечники и зажимы для соединения с исследуемой цепью,
• аккумуляторные блоки,
• батарейные отсеки и контакты питания портативных приборов,
• температурные зонды,
• термопары и соединительные адаптеры для тепловых измерений,
• дисплейные модули, мембранные клавиатуры,
• переключатели и контактные сборки,
• корпусные панели, уплотнения,
• защитные накладки,
• крышки и крепежные элементы.

Электрические характеристики и защитные элементы

Для ряда мультиметров Fluke применяются быстродействующие высокоразрывные предохранители 0,44 А и 11 А на напряжение до 1000 В. Их параметры определяются конструкцией конкретного входа и не универсальны. При сопоставлении запчасти с заводским исполнением проверяют показатели:

• номинальный ток плавкой вставки — например, 440 мА или 11 А для отдельных серий цифровых мультиметров,
• номинальное напряжение защитного элемента — до 1000 В у соответствующих высоковольтных исполнений,
• отключающая способность — порядка 10–17 кА для определенных высокоразрывных предохранителей,
• категория измерения принадлежностей — CAT III 1000 В либо CAT IV 600 В у совместимых сертифицированных комплектов,
• допустимый ток измерительного провода — например, 10 А для конкретных наборов щупов,
• диаметр стандартного штекера — 4 мм у многих измерительных соединений.

Отключающая способность характеризует ток короткого замыкания, который предохранитель способен безопасно прервать. Стеклянная вставка того же номинала не заменяет высокоразрывную. Категория безопасности всего комплекта ограничивается компонентом с наименьшим рейтингом.

Принципы работы измерительных принадлежностей

Принадлежности соединяют объект измерения с входным каскадом. Для разных физических величин действуют отдельные принципы:

• при измерении напряжения щупы передают потенциал на высокоомный вход, не создавая намеренного силового пути,
• при измерении тока через соответствующий вход прибора проходит ток цепи, а защиту обеспечивает штатный предохранитель,
• при измерении сопротивления прибор подает собственный испытательный сигнал на предварительно обесточенный объект,
• при температурном контроле термопара формирует термоэлектрическое напряжение, зависящее от разности температур спаев,
• при использовании токовых клещей магнитное поле проводника преобразуется датчиком в измерительный сигнал без разрыва цепи.

Для термопары типа K область применения материалов составляет примерно −200...+1372 C, но диапазон готового зонда может быть уже. Датчик Pt100 имеет номинальное сопротивление 100 Ом при 0 C. Допустимые температуры, точность и тип соединения задает паспорт конкретного изделия.

Конструктивное исполнение и механическая стойкость

Измерительный провод содержит многопроволочную жилу, гибкую изоляцию, защиту от излома и контактный наконечник. У ряда щупов предусмотрено уменьшение открытой части наконечника для работы в более высокой категории безопасности. Конструктивную совместимость определяют параметры:

• геометрия корпуса и расположение фиксаторов относительно базовых точек прибора,
• тип разъема, конфигурация контактов и наличие изолирующей защитной юбки,
• форма уплотнительной прокладки и характер прижатия по периметру соединения,
• материал оболочки провода и стойкость участка возле ввода к многократным изгибам,
• полярность, посадочные размеры и электрические контакты батарейного блока,
• исполнение защитной накладки, влияющее на доступ к органам управления.

Новая деталь не должна ухудшать защиту от прикосновения и герметизацию. Одинаковые габариты крышек не гарантируют нужного прижатия уплотнения. Для модулей важны ревизия платы и расположение шлейфов. Переходное сопротивление контактов тоже влияет на точность измерений.

Таким образом, запчасти Fluke восстанавливают измерительные функции и защиту приборов при точном соответствии штатной спецификации. Важны артикул, нагрузки, категория безопасности и аппаратная ревизия. Компания «Олниса» поставляет запчасти Fluke и промышленное контрольно-измерительное оборудование. Оригинальные компоненты востребованы на производственных предприятиях и энергетических объектах. «Олниса» осуществляет поставки промышленных приборов и запасных частей для действующего парка техники.
