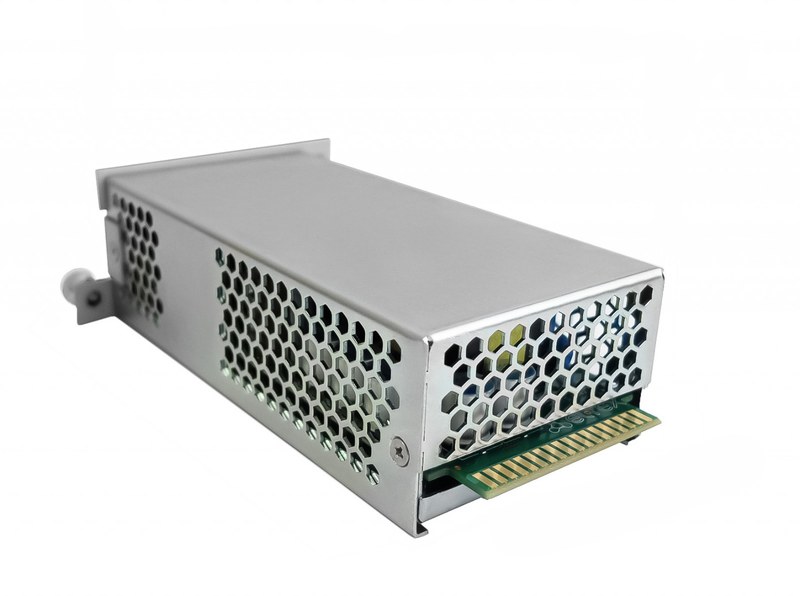

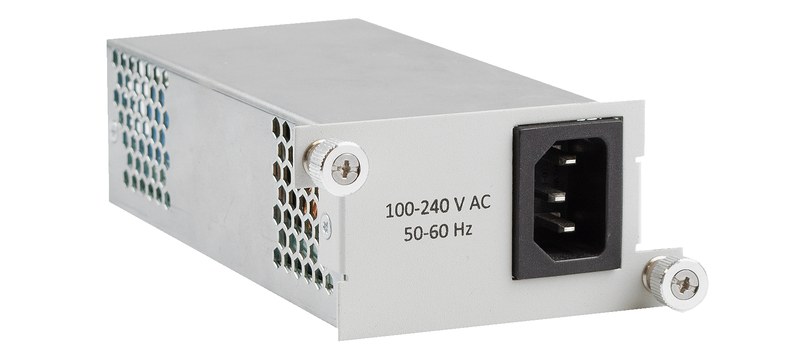

Блок питания Eltex PM160-220/12: функциональные возможности и сферы применения
ELTEX PM160-220/12 представляет класс сетевых источников питания для формирования низковольтной шины постоянного тока. Подобные устройства применяются в телекоммуникационной аппаратуре, электронных шкафах и промышленной автоматике, когда нагрузке необходимо стабилизированное напряжение вместо непосредственного подключения к сети. Маркировка PM160-220/12 предполагает мощность 160 Вт, вход 220 В и выход 12 В. Без паспорта эти значения следует считать интерпретацией обозначения, а не подтверждённой спецификацией. Расчёты далее выполнены при условии, что 160 Вт — максимальная выходная мощность. Описание схемы относится к типовым импульсным AC/DC-источникам.
Технические характеристики
Расчётные величины не задают заводские допуски и режимы защиты:
- Назначение — преобразование переменного напряжения в постоянное,
- Номинальное напряжение входа по маркировке — 220 В,
- Номинальное напряжение выхода по маркировке — 12 В,
- Мощность, принятая для расчёта, — 160 Вт,
- Расчётный ток при полной мощности — 13,33 А,
- Сопротивление эквивалентной нагрузки 160 Вт — 0,90 Ом,
- Нагрузка 25 % — 40 Вт и 3,33 А,
- Нагрузка 50 % — 80 Вт и 6,67 А,
- Нагрузка 75 % — 120 Вт и 10,00 А,
- Нагрузка 100 % — 160 Вт и 13,33 А,
- Энергия за 60 с при мощности 160 Вт — 9,6 кДж,
- Энергия за 1 ч при мощности 160 Вт — 0,16 кВт·ч.
Частота сети, допустимые отклонения входа, КПД, коэффициент мощности, пульсации, точность стабилизации, габариты, масса и степень защиты корпуса требуют проверки по документации ELTEX. Вывести их из обозначения модели невозможно.
Конструкция
В импульсном источнике выделяют первичное звено, цепи управления и вторичный каскад. Компоненты размещаются с учётом тепловыделения, электромагнитной совместимости и электрической изоляции:
- Входная цепь — подключение сетевого питания,
- Помехоподавляющий фильтр — снижение высокочастотных помех,
- Сетевой выпрямитель — создание однонаправленного тока,
- Конденсаторы шины — накопление энергии между полупериодами,
- Силовой ключ — управление передачей энергии,
- Импульсный трансформатор — изменение напряжения и развязка в изолированной схеме,
- Вторичный выпрямитель — получение постоянного тока,
- Выходной LC-фильтр — снижение переменной составляющей,
- Контур обратной связи — стабилизация выходного напряжения,
- Теплоотвод — охлаждение нагруженных компонентов.
Это функциональная модель, а не подтверждённая схема PM160-220/12. Наличие трансформаторной развязки, тип корпуса, способ монтажа и состав защит определяются технической документацией конкретного исполнения.
Принцип работы
После сетевого выпрямления энергия передаётся на ключевой каскад. Управляющая электроника изменяет режим коммутации и поддерживает заданный уровень напряжения на выходе:
- Приём энергии — подача напряжения на вход,
- Выпрямление — формирование промежуточной шины,
- Коммутация — переключение силового полупроводника,
- Передача энергии — работа магнитных компонентов,
- Вторичное выпрямление — формирование выходного тока,
- Фильтрация — подавление пульсаций,
- Регулирование — сравнение напряжения с опорным уровнем.
Баланс нагрузки описывает Pвых = 12 × Iвых. При токе 10 А потребление составляет 120 Вт, или 75 % расчётной мощности. Из сети устройство получает больше из-за потерь: при условном КПД 85 % для выдачи 120 Вт потребуется около 141 Вт. Значение 85 % является примером расчёта, а не параметром модели.
Режимы и защита
Состояние источника определяется током нагрузки, температурой и переходными процессами. Возможные реакции при авариях зависят от конструкции:
- Холостой ход — минимальный ток при включённом входе,
- Частичная нагрузка — работа ниже номинальной мощности,
- Номинальная нагрузка — длительное питание в допустимом диапазоне,
- Пуск — заряд ёмкостей и выход на заданное напряжение,
- Переходный процесс — реакция на скачок выходного тока,
- Перегрузка — возможное ограничение тока или отключение,
- Короткое замыкание — аварийный режим выходной цепи,
- Перегрев — возможное температурное отключение,
- Восстановление — возврат после устранения аварии.
Реализацию каждой защиты, пороги, задержки и способ перезапуска подтверждает только паспорт. Нельзя считать установленной возможность длительной перегрузки или автоматического восстановления без соответствующих данных изготовителя.
Таким образом, ELTEX PM160-220/12 относится к оборудованию для формирования низковольтного питания. Для принятых номиналов 12 В и 160 Вт расчётный выходной ток равен 13,33 А. Фактические пределы работы определяются паспортом. Компания «Олниса» осуществляет поставки блоков питания ELTEX PM160-220/12 для промышленной и телекоммуникационной инфраструктуры. Поставки таких источников входят в ассортимент промышленного электрооборудования и систем электропитания «Олниса». Компания обеспечивает предприятия поставками устройств электропитания для технических комплексов.
