Контактный блок EMAS — надежный элемент управления промышленным электрооборудованием

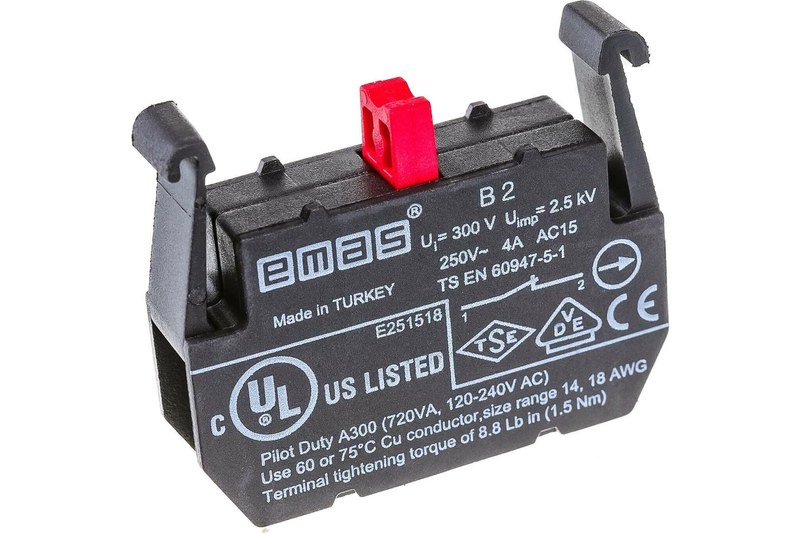

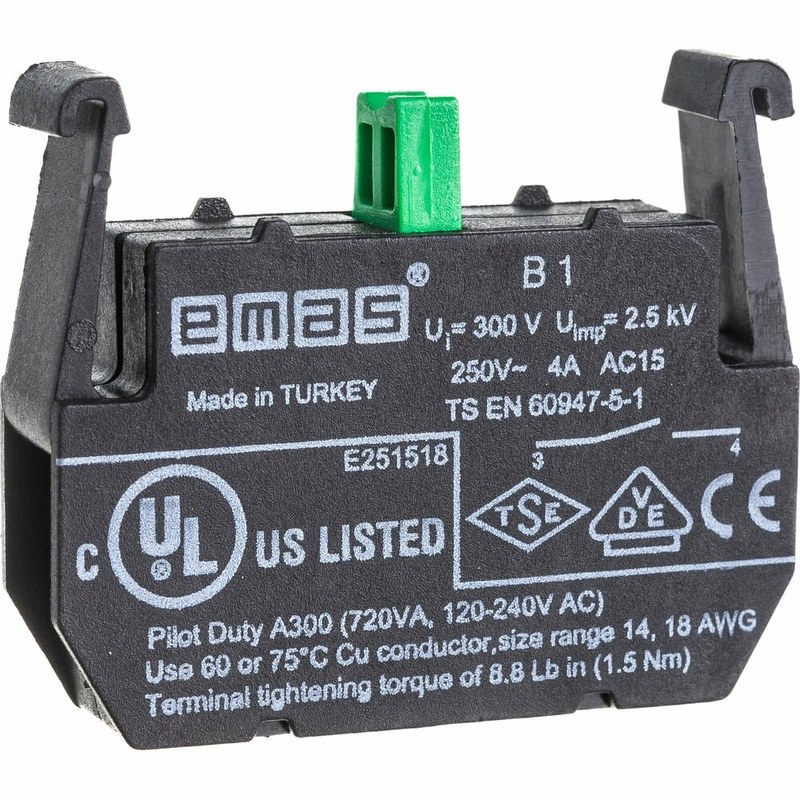

Контактный блок EMAS — электромеханический модуль, изменяющий состояние электрической цепи при нажатии кнопки или повороте переключателя. Его устанавливают за лицевой частью командного аппарата, соединяя с механическим приводом. Узел передаёт сигналы на входы ПЛК, реле и катушки контакторов, но не заменяет силовой выключатель. Основные исполнения — нормально открытое (NO) и нормально закрытое (NC). В покое контакт NO разомкнут, NC замкнут; при воздействии состояния меняются. EMAS выпускает разные серии, поэтому электрические номиналы определяются точным артикулом, а не одним названием «контактный блок».
Технические характеристики
Ниже приведены стандартные обозначения и числовой пример инженерной спецификации:
- Монтажный диаметр совместимого кнопочного аппарата — типовое значение 22 мм,
- Число контактных групп одного простого блока — 1 NO или 1 NC,
- Маркировка выводов NO — 13–14,
- Маркировка выводов NC — 21–22,
- Количество логических состояний группы — 2,
- Принятый для расчёта условный тепловой ток Ith — 10 А,
- Пример рабочего напряжения переменного тока — 230 В,
- Пример коммутационного тока AC-15 при 230 В — 3 А,
- Пример коммутационного тока DC-13 при 24 В — 1 А,
- Расчётное сечение медного проводника — 0,5–2,5 мм2,
- Пример температурного диапазона — от −25 до +70 C,
- Ориентир механической долговечности — 1 000 000 циклов.
Числа используют только для иллюстрации расчётов. В паспорте нужного исполнения уточняют номинальное напряжение изоляции Ui, рабочие Ue и Ie, тепловой ток Ith, электрическую долговечность, тип зажима и предельные условия среды. Номинал Ith не эквивалентен допустимому току при отключении индуктивной нагрузки.
Конструкция
Электрическая коммутация обеспечивается подвижным контактным мостиком. Толкатель передаёт движение от кнопки, пружина создаёт усилие прижатия и возвращает механизм в исходное положение. Изоляционный корпус разделяет проводящие части и задаёт положение выводов. Конструкция типового модуля включает следующие элементы:
- Корпус из электроизоляционного материала, удерживающий детали,
- Неподвижные контакты, соединённые с клеммами,
- Подвижный мостик, образующий или разрывающий токовый путь,
- Пружину возврата и формирования контактного давления,
- Толкатель, связанный с исполнительным механизмом,
- Клеммные выводы для внешней проводки,
- Фиксатор для закрепления блока на держателе кнопки.
Для отдельных исполнений характерны серебросодержащие контактные поверхности и винтовые зажимы. Материалы, способ крепления и возможность установки нескольких блоков устанавливают по каталогу серии.
Принцип действия и рабочие режимы
Нажатие исполнительного элемента перемещает толкатель и изменяет положение контактов. После отпускания кнопки без фиксации возвратная пружина восстанавливает исходную схему. У переключателя с фиксацией состояние сохраняется до следующего механического воздействия. Практически используются следующие режимы коммутации:
- NO — замыкание электрической цепи только при срабатывании,
- NC — размыкание ранее замкнутой цепи при срабатывании,
- Импульсный — выдача кратковременной команды «Пуск» или «Сброс»,
- Фиксируемый — длительная передача сигнала от переключателя,
- Комбинированный — согласованное изменение NO и NC в одном аппарате.
Характер нагрузки влияет на разрешённый ток. Категория AC-15 по IEC 60947-5-1 относится к управлению электромагнитными нагрузками переменного тока, DC-13 — постоянного. При отключении катушек возникает перенапряжение, ускоряющее электрический износ. В цепях с высокой индуктивностью применяют соответствующие защитные элементы.
Монтаж и контроль работоспособности
Перед установкой отключают питание, проверяют отсутствие напряжения и совместимость блока с держателем. Контактные зажимы соединяют с проводами по схеме, используя обозначения 13–14 и 21–22. После сборки проверяют свободный ход кнопки и совпадение фактической логики со схемой. При проверке учитывают следующие операции:
- Контроль надёжности механической фиксации,
- Осмотр изоляции и отсутствие оголённых жил за пределами клеммы,
- Проверку затяжки либо защёлкивания зажимного соединения,
- Прозвонку группы NO в отпущенном и нажатом положениях,
- Прозвонку группы NC в обоих положениях,
- Проверку сигнала на входе контроллера при рабочем напряжении.
Обычные контактные блоки применяют для команд «Пуск», «Стоп», сигнализации состояния и блокировок. Для аварийного останова требуется проверять наличие принудительного размыкания и характеристики всей защитной цепи: обозначение NC само по себе не означает пригодность для функций безопасности.
Таким образом, контактные блоки EMAS преобразуют перемещение органа управления в дискретный электрический сигнал. Их надёжность определяется контактным усилием, коммутационной категорией, параметрами нагрузки и качеством соединений. Окончательные допустимые значения устанавливаются по маркировке и технической документации изделия. Компания «Олниса» поставляет контактные блоки EMAS для производственных систем управления. Поставки промышленного оборудования «Олниса» охватывают электротехнические компоненты командных постов и шкафов автоматизации. «Олниса» поставляет промышленные изделия EMAS.
