Преобразователь частоты ELHART EMD-MINI-015 S — эффективное управление скоростью вращения асинхронных двигателей

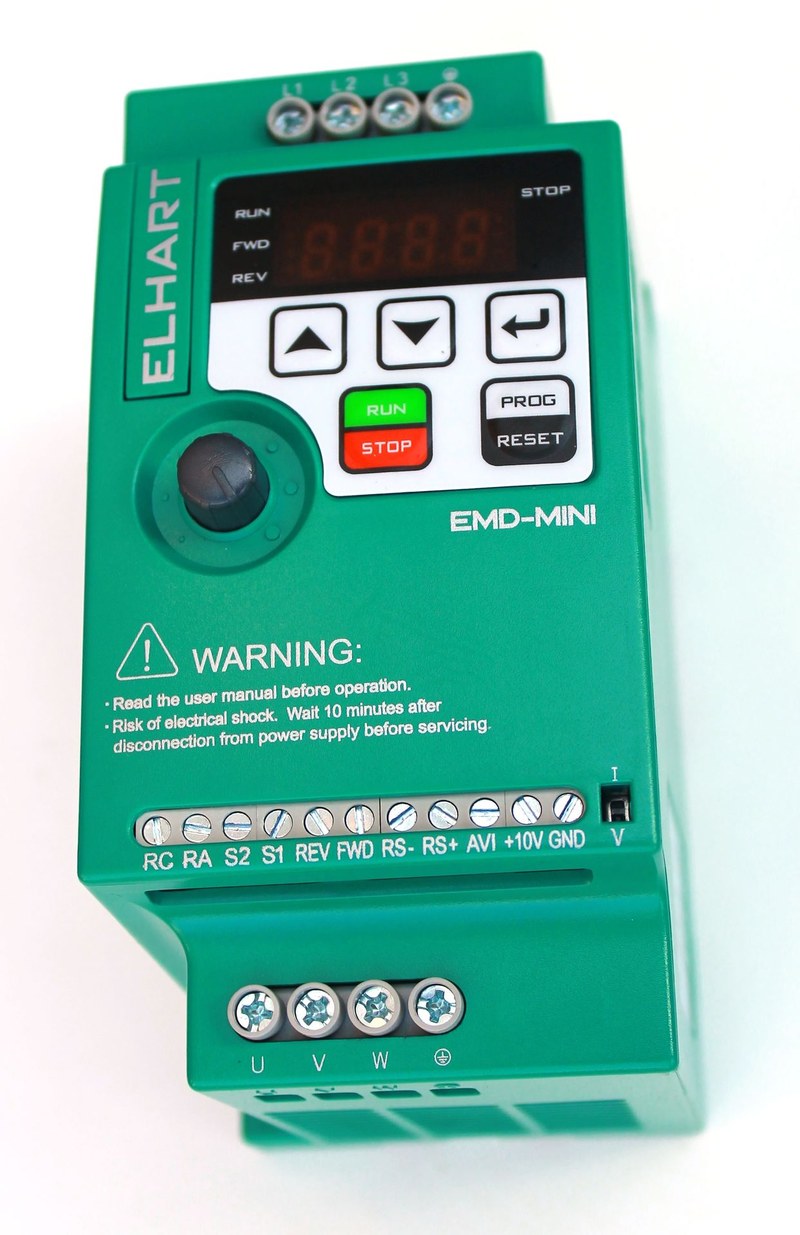

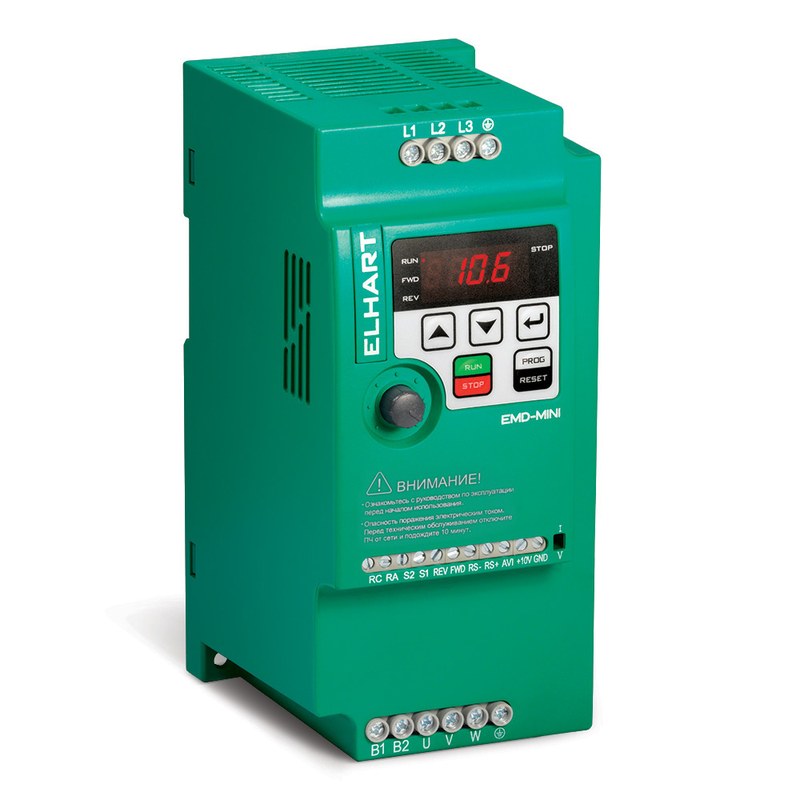

ELHART EMD-MINI-015S относится к компактным преобразователям частоты для изменения скорости трёхфазных асинхронных двигателей. Входное питание — однофазная сеть 220 В. Регулирование частоты обеспечивает плавный пуск и торможение. Устройство применяют в транспортёрах, дозаторах, насосах, вентиляторах и циклических механизмах. Скорость меняется электронно, без переключения обмоток и механических передач.

Технические характеристики

Ниже приведены параметры класса привода и расчётные показатели:

• модель — ELHART EMD-MINI-015S,
• класс номинальной мощности электродвигателя — 1,5 кВт,
• тип входной сети — однофазная, номинально 220 В,
• частота сети — 50 Гц; допустимость 60 Гц уточняется по паспорту,
• тип выходного напряжения — трёхфазное, с регулируемыми частотой и действующим значением,
• выходное линейное напряжение — в пределах напряжения класса 220 В, без повышения до 380 В,
• расчётное амплитудное значение выпрямленного напряжения при 220 В — около 311 В до учёта падений и пульсаций,
• типовая базовая частота подключаемого двигателя — 50 Гц,
• синхронная скорость четырёхполюсного двигателя при 50 Гц — 1500 об/мин,
• скорость ротора под нагрузкой — около 1400–1480 об/мин,
• типичный ток двигателя 1,5 кВт при 220 В — около 6–8 А; точное значение указано на двигателе,
• установка — в вентилируемом шкафу, защищённом от пыли.

Устройство и принцип преобразования

Силовой тракт включает выпрямитель, фильтр и инвертор. Звено постоянного тока отделяет фиксированную сетевую частоту 50 Гц от регулируемой частоты двигателя:

• сетевой выпрямитель — преобразование переменного напряжения в пульсирующее постоянное,
• звено постоянного тока — конденсаторное сглаживание пульсаций и накопление энергии на коротких интервалах,
• инверторный мост — электронная коммутация полупроводниковых ключей для синтеза трёх выходных фаз,
• контроллер — вычисление управляющих импульсов, обработка команд и контроль защитных состояний,
• теплоотвод — передача потерь силовых элементов на радиатор и в воздушный поток,
• клеммная часть — подключение источника питания, двигателя и внешних цепей управления.

Инвертор формирует основную гармонику методом широтно-импульсной модуляции (ШИМ). Индуктивность обмоток сглаживает ток, однако напряжение содержит высокочастотные составляющие. Поэтому длина кабеля, изоляция и заземление влияют на электромагнитную совместимость.

Режимы регулирования и динамика

Режимы задают скорость, направление и характер остановки. Время разгона согласуют с инерцией нагрузки и допустимым током:

• пуск с заданной начальной частоты — постепенное нарастание выходного напряжения и частоты,
• разгон — изменение частоты по установленной временной характеристике без резкого рывка,
• установившийся ход — поддержание выбранной выходной частоты при допустимой нагрузке,
• реверс — смена последовательности выходных фаз после управляемого перехода через останов или малую скорость,
• замедление — снижение частоты с контролем энергии, возвращаемой вращающимся механизмом,
• свободный выбег — прекращение питания двигателя с остановкой под действием трения и нагрузки,
• аварийное отключение — блокировка силовых импульсов при выявлении контролируемой неисправности.

При скалярном законе U/f отношение напряжения к частоте поддерживают примерно постоянным. Для двигателя 220 В, 50 Гц расчётное отношение составляет 4,4 В/Гц; при 25 Гц — около 110 В. На низких частотах корректируют падение напряжения на обмотках, не допуская перегрева.

Подключение и параметрирование

Подключение обмоток согласуют с напряжением инвертора. Двигатель с табличкой 220/380 В при питании 220 В обычно соединяют «треугольником»: «звезда» ограничила бы момент:

• ввод питания — подача однофазного напряжения только на предназначенные для него входные клеммы,
• выход на двигатель — подключение трёх фаз инвертора к обмоткам без коммутации контактором во время работы,
• защитный проводник PE — присоединение корпуса двигателя и преобразователя к системе защитного заземления,
• установка номиналов двигателя — ввод напряжения, тока, частоты и оборотов с его паспортной таблички,
• ввод времён разгона и торможения — ограничение динамических перегрузок механизма,
• выбор источника команд — встроенная панель либо доступные дискретные и аналоговые входы конкретной модификации.

Если предусмотрен аналоговый вход, он может принимать 0–10 В либо 4–20 мА. Наличие RS-485, ПИД-регулятора и тормозного транзистора подтверждают по руководству. Выход инвертора нельзя подключать к сети 380 В.

Таким образом, ELHART EMD-MINI-015S обеспечивает регулирование скорости двигателя 1,5 кВт при соблюдении монтажных и тепловых ограничений. Компания «Олниса» поставляет преобразователи частоты ELHART EMD-MINI-015S и промышленное электрооборудование. Поставки от «Олниса» обеспечивают предприятия компонентами для модернизации электроприводов.
