Купить модули Eltex в компании «Олниса» — надежные решения для сетевой инфраструктуры

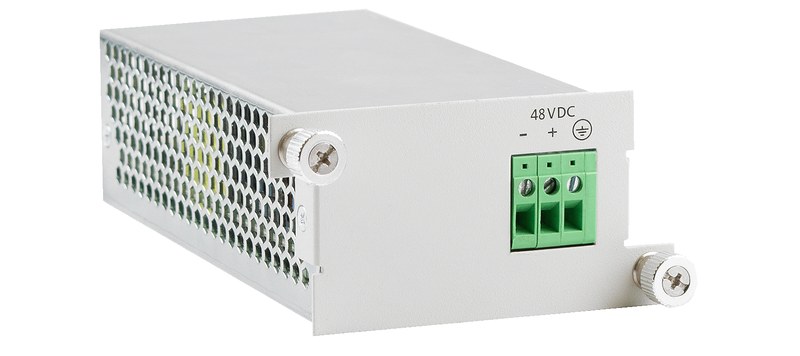

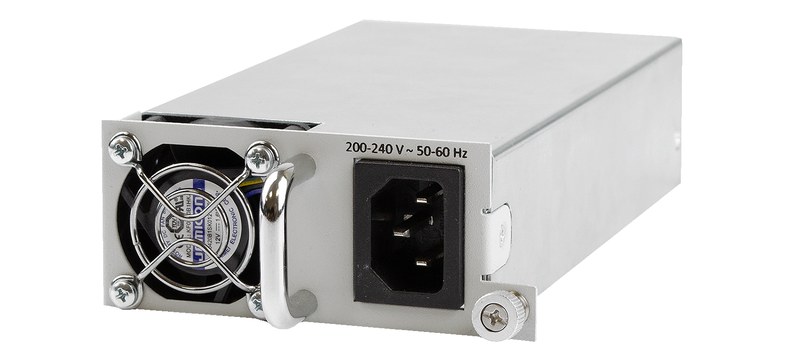

Модули Eltex применяют в сетевых узлах для изменения состава портов и замены аппаратных блоков без демонтажа всей платформы. К этой категории относятся интерфейсные платы, оптические трансиверы, сменные источники питания. Устройство и параметры каждого компонента зависят от артикула, исполнения и совместимости с базовым оборудованием.
Технические характеристики
Основные параметры интерфейса — скорость, длина волны и дальность. Для типовых линий характерны следующие значения:
- скорости Ethernet — 1, 10, 25, 40 и 100 Гбит/с в зависимости от платформы,
- медный интерфейс 1000BASE-T — скорость 1 Гбит/с,
- витая пара категории 5e или выше,
- длина сегмента до 100 м,
- оптический интерфейс 1000BASE-SX — длина волны около 850 нм,
- многомодовое волокно, дальность до 550 м при подходящем типе кабеля,
- оптический интерфейс 1000BASE-LX — длина волны около 1310 нм,
- одномодовое волокно, дальность до 5 км,
- интерфейс 10GBASE-SR — скорость 10 Гбит/с,
- длина волны 850 нм, дальность до 300 м на OM3 или 400 м на OM4,
- интерфейс 10GBASE-LR — скорость 10 Гбит/с,
- длина волны 1310 нм,
- дальность до 10 км по одномодовому волокну,
- интерфейс 10GBASE-ER — скорость 10 Гбит/с,
- длина волны около 1550 нм, дальность до 40 км при допустимых потерях,
- высокоскоростные форм-факторы — SFP для гигабитных соединений,
- SFP+ для 10 Гбит/с, QSFP+ для 40 Гбит/с и QSFP28 для 100 Гбит/с,
- температурные исполнения трансиверов — коммерческое 0...+70 C и промышленное −40...+85 C как типовые классы, а не паспортные пределы Eltex.
Конструкция и состав модульного узла
Трансиверы устанавливают в лицевые разъёмы, а платы расширения подключают к внутренним слотам платформы. Конструкция может включать следующие узлы:
- металлический корпус или лицевая панель,
- обеспечивающие фиксацию и отвод тепла,
- контактную группу для передачи данных,
- питания и служебных сигналов,
- электронные цепи согласования интерфейса и контроля состояния линии,
- оптический передатчик и фотоприёмник в волоконно-оптических исполнениях,
- энергонезависимую память с идентификатором,
- серийными данными и параметрами изделия при наличии диагностического интерфейса,
- защёлку либо направляющие, предусмотренные соответствующим форм-фактором.
Порт коммутатора формирует электрический сигнал. Оптический трансивер превращает его в световой поток; фотодетектор на другом конце линии выполняет обратное преобразование. В медном тракте работают кодирование и эквализация сигнала. Обработку и коммутацию кадров обеспечивает базовая платформа.
Режимы эксплуатации и совместимость
Режим работы задаётся интерфейсом и конфигурацией платформы. Горячая замена, резервирование и дистанционная диагностика доступны лишь там, где это предусмотрено конструкцией и прошивкой. Различают следующие режимы:
- штатная передача трафика — работа установленного порта с номинальной скоростью,
- административное отключение — блокировка порта средствами операционной системы коммутатора,
- резервирование — использование запасного пути или блока питания при наличии соответствующей архитектуры,
- диагностический контроль — считывание доступных аппаратных параметров и событий,
- техническое обслуживание — отключение и замена компонента по установленному регламенту.
Совместимость проверяют по артикулу, ревизии устройства, разъёму, энергопотреблению и версии прошивки. Одинаковый форм-фактор SFP не гарантирует принятия модуля платформой. Для оптической линии дополнительно учитывают тип волокна, затухание, длину волны и допустимую входную мощность.
Практическое применение
Модульная схема объединяет медные абонентские порты, внутренние оптические линии и межузловые соединения. Её применяют при выполнении следующих задач:
- подключение серверов и систем хранения к высокоскоростным портам,
- организацию волоконно-оптических соединений между этажами и корпусами,
- расширение интерфейсной ёмкости совместимых коммутаторов доступа,
- разделение основного и резервного трактов передачи данных,
- восстановление работоспособности узла заменой отказавшего сменного компонента.
Таким образом, модули Eltex обеспечивают развитие сетевой инфраструктуры при условии согласования аппаратных и оптических параметров. Скорость и дальность стандарта не заменяют паспорт конкретного изделия. Компания «Олниса» поставляет модули Eltex для корпоративных и промышленных сетей. Купить модули Eltex в компании «Олниса» можно для новых объектов, модернизации коммуникационных узлов и поддержания работоспособности действующего оборудования.
