Стабилизатор ExeGate Master AV 15000 — эксплуатационные характеристики и преимущества автоматической стабилизации
ExeGate Master AV-15000 — это релейный стабилизатор напряжения, предназначенный для защиты промышленного оборудования от скачков и просадок напряжения в однофазных сетях 220 В. Индекс AV-15000 позволяет анализировать класс 15 000 ВА (15 кВА). Расчёты ниже выполнены для этой мощности и условной однофазной сети. Они не подтверждают паспортные параметры конкретной модификации: входной диапазон, точность, КПД и защитные пороги требуют заводской документации.
Технические характеристики
Ниже перечислены следующие параметры:
- полная мощность, принятая по индексу модели, — 15 000 ВА (15 кВА),
- условное напряжение однофазной сети — 220 В, частота — 50 Гц,
- расчётный ток при 220 В — 68,18 А по формуле I = S/U,
- расчётный ток при 230 В — 65,22 А,
- активная мощность при cos = 1,0 — 15 000 Вт,
- активная мощность при cos = 0,9 — 13 500 Вт,
- активная мощность при cos = 0,8 — 12 000 Вт,
- активная мощность при cos = 0,7 — 10 500 Вт.
Точность стабилизации указывают в процентах от опорного напряжения. При условном допуске ±8 % относительно 220 В расчётный коридор равен 202,4–237,6 В; это не заявленная точность AV-15000. Паспортную погрешность следует сопоставлять с допустимым диапазоном питания приборов и динамикой сетевых колебаний.
Принцип регулирования напряжения
Стабилизатор измеряет сетевое напряжение и меняет передаточный коэффициент силовой цепи. Для автотрансформатора U2/U1 ≈ N2/N1, где N — число витков. Реальная схема AV-15000 уточняется по паспорту. Типовой цикл состоит из стадий:
- измерение действующего напряжения и передача сигнала контроллеру,
- сравнение результата с порогами коррекции,
- выбор исполнительного элемента или отвода обмотки,
- изменение передаточного коэффициента силовой цепи,
- повторный контроль напряжения после коррекции.
Для идеализированного повышения 180 В до 220 В необходим коэффициент 220/180 ≈ 1,222. Доступность такого режима зависит от входного диапазона и нагрузки. При просадке растёт входной ток, поэтому номинальная мощность не обязательно сохраняется.
Режимы функционирования
Рабочее состояние зависит от сетевого напряжения, тока нагрузки и сигналов защиты. Для данного класса устройств различают следующие режимы, если они реализованы производителем:
- регулирование — коррекция выходного напряжения,
- переключение ступеней — переход к другому отводу обмотки,
- транзит — прохождение энергии без коррекции, если он предусмотрен,
- задержка включения — выдержка перед подачей напряжения на нагрузку,
- защитное отключение — размыкание выхода при аварийном режиме,
- автовосстановление — возврат в рабочее состояние после устранения сбоя.
Время переключения, гистерезис и длительность задержки нельзя вывести из индекса AV-15000. Ступенчатый стабилизатор способен создавать короткие переходные процессы; форму синусоиды он не корректирует так, как инвертор.

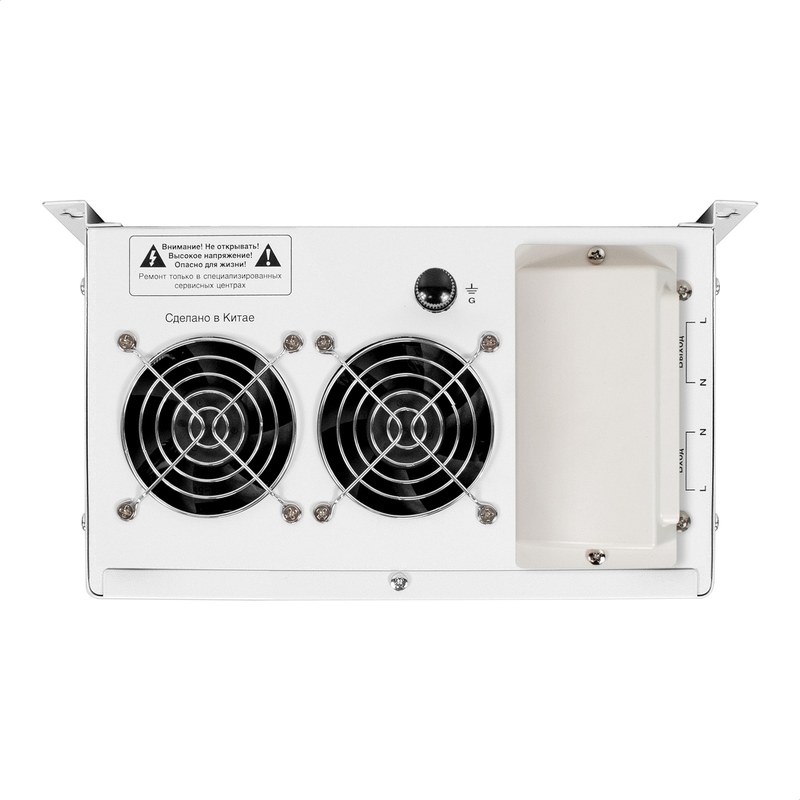

Конструкция силовой и управляющей частей
В состав типового стабилизатора входят силовой тракт, измерительная цепь, исполнительные элементы и защита. Комплектация именно AV-15000 определяется его исполнением. Основные узлы выполняют функции:
- трансформатор или автотрансформатор — изменение сетевого напряжения,
- коммутационные элементы — подключение отводов обмотки,
- измерительная плата — обработка сетевого сигнала,
- контроллер — сравнение напряжения с заданными порогами,

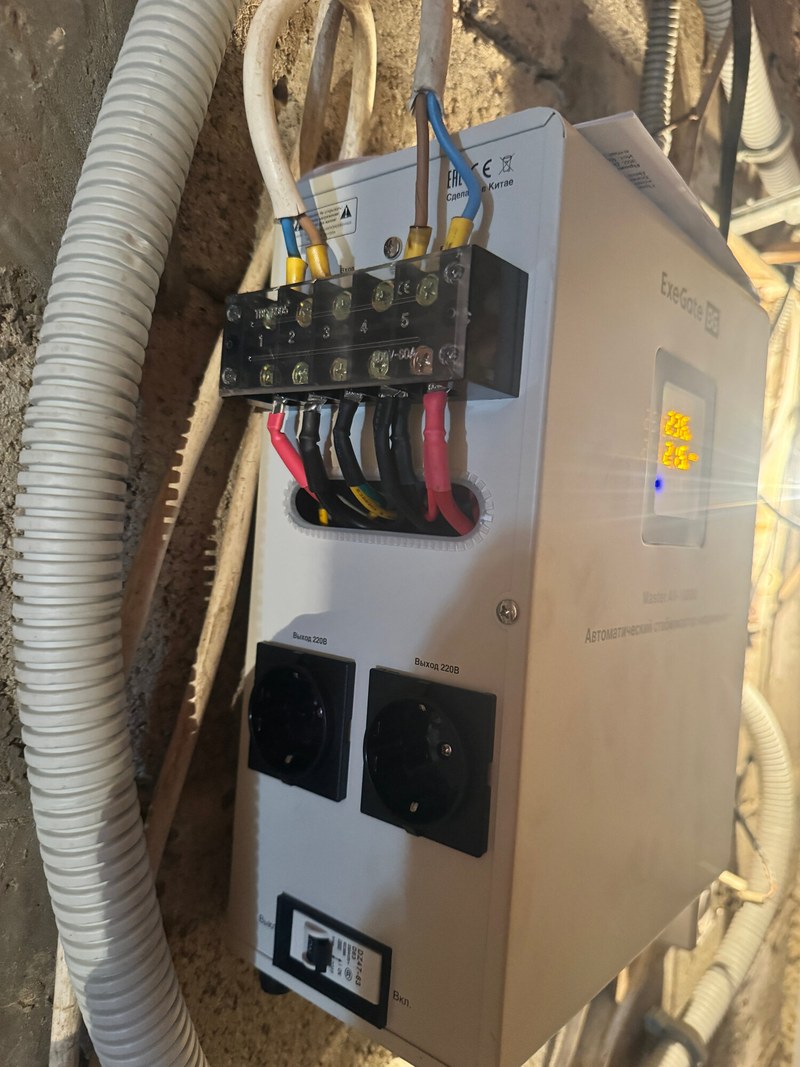

- силовые клеммы — соединение с сетью и потребителями,
- тепловая и токовая защита — ограничение перегрузки,
- индикаторы — отображение доступных рабочих состояний.
При токе около 68 А существенны сечение проводников, затяжка клемм и отвод тепла. Кабель и аппарат защиты рассчитывают по способу прокладки, материалу жил, температуре и нормативным требованиям.
Нагрузочные и защитные особенности
Импульсные блоки питания, компрессоры и приводы нагружают стабилизатор по-разному. При оценке совместимости существенны:
- активная мощность — определяет полезную нагрузку и выделение тепла,
- полная мощность — характеризует токовую нагрузку обмоток,
- пусковой ток — может превышать рабочий в несколько раз,
- коэффициент мощности — влияет на соотношение Вт и ВА,
- гармоники тока — повышают нагрев отдельных элементов,
- перегрузочная способность — нормируется допустимым временем воздействия.
При условном КПД 95 % и полезной мощности 12 кВт потребление составит 12,63 кВт, а потери — около 0,63 кВт. Число 95 % здесь служит только примером теплового расчёта, а не характеристикой ExeGate.
Таким образом, ExeGate Master AV-15000 применим в задачах снижения воздействия сетевых колебаний при соблюдении фактических паспортных ограничений. Расчёт для 15 кВА показывает важность коэффициента мощности, токовой нагрузки, пусковых режимов и теплоотвода. «Олниса» поставляет промышленное электрооборудование, в том числе устройства стабилизации электропитания. Компания осуществляет поставки электротехнической продукции для производственных предприятий и объектов инженерной инфраструктуры. Оборудование от «Олниса» предназначено для оснащения промышленных систем электроснабжения.
