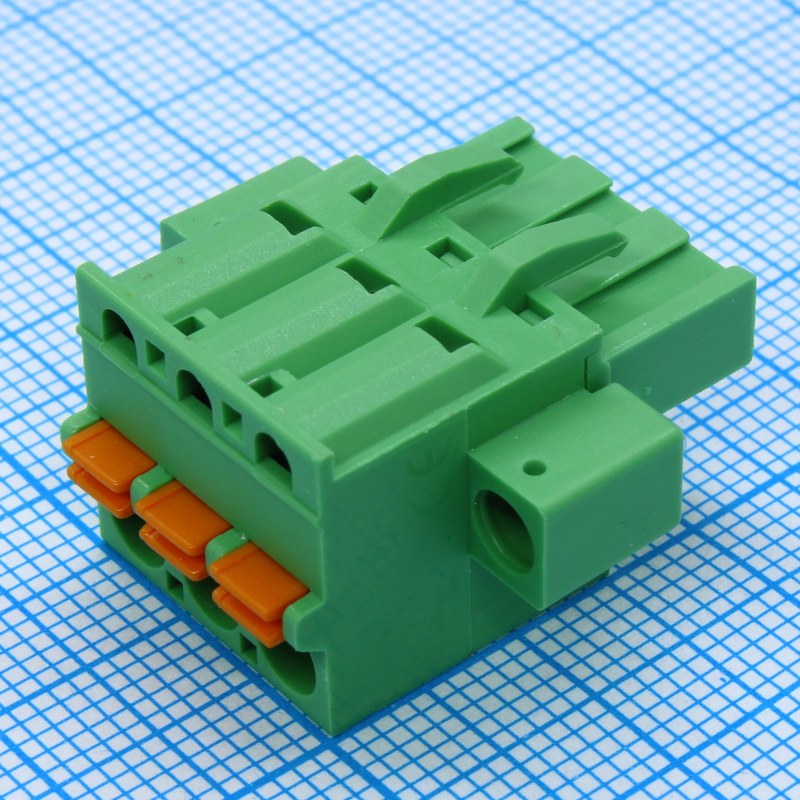

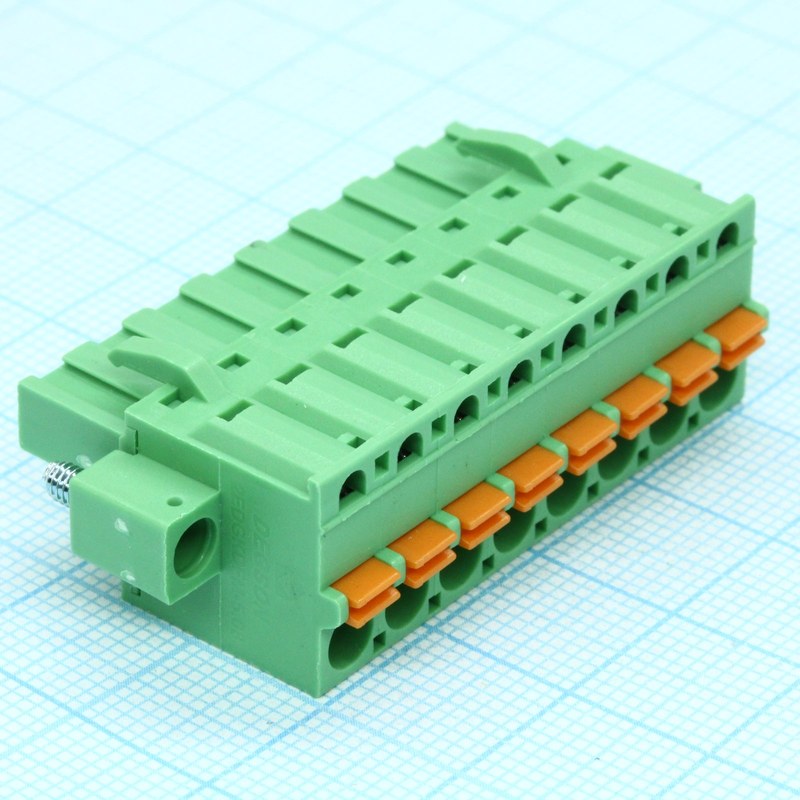

Разъем DEGSON 2EDGKDFM-5.08-04P-14-00A(H) — надежное четырехконтактное соединение для промышленной электроники
DEGSON 2EDGKDFM-5.08-04P-14-00A(H) — съемный клеммный соединитель, предназначенный для подключения кабельных проводников к электронным блокам, устройствам управления и промышленным интерфейсным модулям. Конструкция обеспечивает разъемное электрическое соединение четырех независимых цепей без необходимости демонтировать проводники при отсоединении кабельной части. Изделие имеет межконтактный шаг 5,08 мм и рассчитано на номинальный ток 10 А при напряжении до 300 В. Каждый проводник фиксируется отдельным винтовым зажимом.
Технические характеристики
Основные параметры соединителя приведены ниже:
- производитель — DEGSON,
- категория — съемный клеммный разъем,
- серия — 2EDGKDFM,
- артикул — 2EDGKDFM-5.08-04P-14-00A(H),
- количество контактов — 4,
- число контактных рядов — 1,
- межконтактный шаг — 5,08 мм,
- номинальный ток — 10 А,
- номинальное напряжение — 300 В,
- сечение подключаемых проводников — 0,2–2,5 мм²,
- диапазон AWG — 26–12,
- температура эксплуатации — от −40 до +105 °C,
- способ крепления проводов — винтовой,
- тип исполнения — кабельная вилка,
- размещение — свободно висящее,
- цвет изоляционного корпуса — зеленый,
- соответствие требованиям RoHS — заявлено для изделия.
Особенности конструкции
Основой соединителя служит изоляционный корпус с четырьмя контактными камерами. Каждая камера содержит металлические токопроводящие элементы и механизм закрепления кабельной жилы. Разделение контактов позволяет использовать отдельные электрические каналы в пределах единого разъемного блока. Винтовой зажим обеспечивает механическое давление на проводник. При затягивании крепежного элемента формируется контакт между жилой и токопроводящей поверхностью. Величина переходного сопротивления зависит от чистоты контактных деталей, правильности подготовки кабеля и достаточности усилия закрепления. Принцип работы разъема не предусматривает преобразования сигнала. Электрический ток проходит через закрепленный проводник, внутренний контакт соединителя и сопряженный элемент ответной части. При разъединении контактная цепь механически размыкается.
Области применения
Конструкция востребована в различных направлениях промышленной электроники:
- контроллеры технологических процессов,
- интерфейсные модули,
- источники питания,
- электронные блоки автоматики,
- устройства мониторинга,
- управляющие платы,
- измерительное оборудование,
- системы сигнализации,
- модульные промышленные устройства,
- шкафы управления и распределения.
Компания «Олниса» поставляет электротехнические компоненты DEGSON, включая разъем 2EDGKDFM-5.08-04P-14-00A(H). Покупателям доступны технические консультации по параметрам подключения и совместимости контактных элементов. Предприятие организует поставки и доставку продукции по России.
Преимущества
Практические преимущества разъема проявляются при эксплуатации модульного оборудования:
- отсоединение кабелей без освобождения отдельных жил,
- сокращение операций при замене электронного блока,
- удобная организация нескольких соединений,
- отсутствие необходимости в пайке,
- механически устойчивое закрепление проводников,
- возможность изготовления повторяемых кабельных сборок,
- упрощение обслуживания промышленной электроники,
- рациональное использование монтажного пространства.
Таким образом, DEGSON 2EDGKDFM-5.08-04P-14-00A(H) представляет собой четырехконтактный разъем для соединения кабельных линий с промышленными электронными устройствами. Надежность работы определяется соблюдением допустимой нагрузки, подготовкой проводников и совместимостью ответной части.
