Клемма DEGSON DS2.5-QU-01P-11-00A(H) — быстрое подключение проводников в распределительных шкафах
DEGSON DS2.5-QU-01P-11-00A(H) — проходная клемма для установки на DIN-рейку, предназначенная для соединения электрических проводников в системах промышленной автоматизации и распределения питания. Изделие применяется в шкафах управления, где требуется надежно соединять цепи без использования винтового механизма закрепления жилы.
Технические характеристики
Основные параметры изделия представлены ниже:
- производитель — DEGSON,
- категория — проходная клемма на DIN-рейку,
- серия — DS2.5-QU,
- полное обозначение — DS2.5-QU-01P-11-00A(H),
- каталожный код — 11040000032,
- номинальное сечение — 2,5 мм²,
- способ подключения — Push-In,
- тип контактного механизма — пружинный,
- количество полюсов — 1,
- тип установки — DIN-рейка,
- стандартная монтажная рейка — 35 мм,
- цвет корпуса — серый,
- основное назначение — соединение проводников,
- дополнительные принадлежности — совместимые перемычки и маркировка.

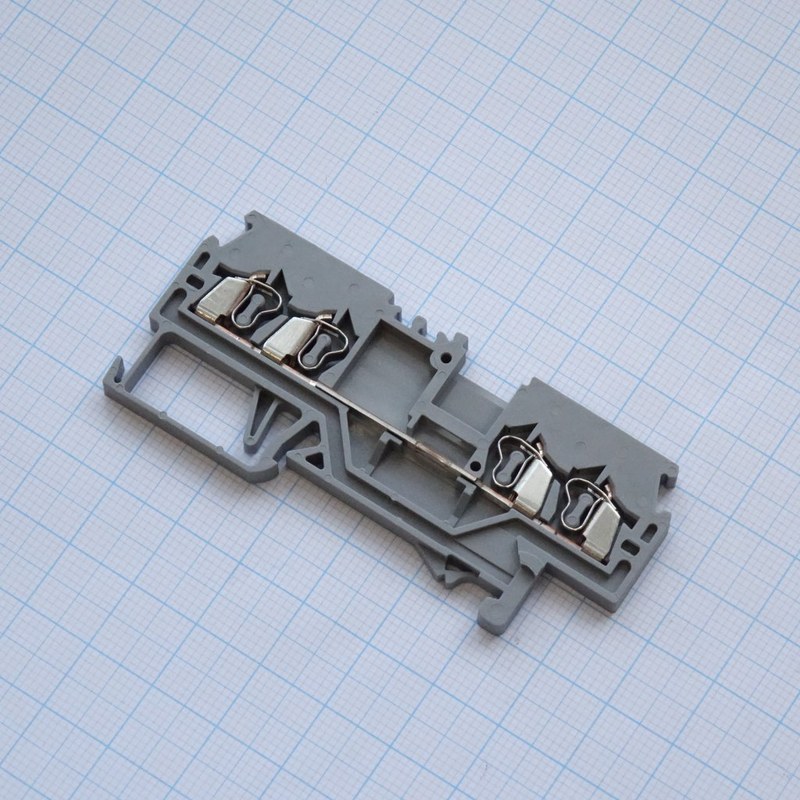

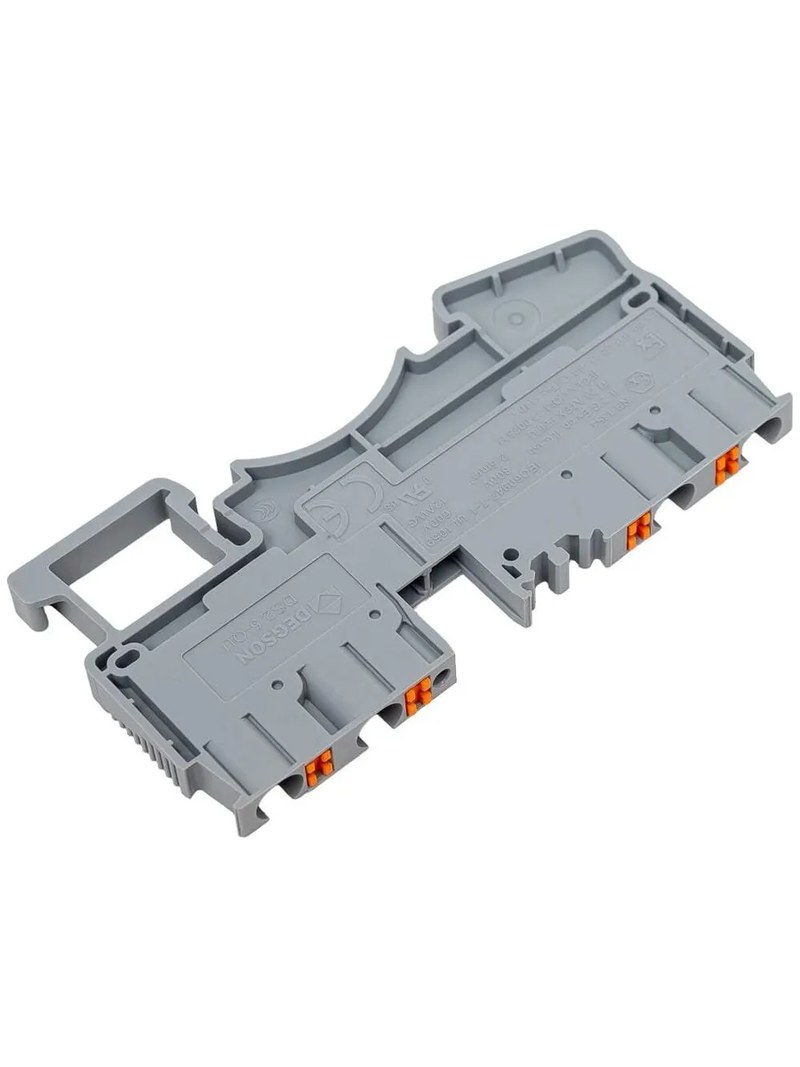

Особенности конструкции
Клемма состоит из изоляционного корпуса, токопроводящей перемычки, пружинного контактного узла и элементов фиксации на монтажной рейке. В отличие от традиционного винтового соединителя, прижимное усилие здесь формируется упругим металлическим элементом. Принцип Push-In предусматривает ввод подготовленной жилы непосредственно в контактную камеру. Жесткий однопроволочный проводник либо многопроволочная жила с подходящим наконечником воздействует на пружину, после чего контактный элемент прижимает металл проводника к токопроводящей шине. При использовании гибких жил без соответствующего наконечника может потребоваться открытие пружинного механизма инструментом. Конкретная последовательность подключения определяется конструкцией контактного узла и требованиями изготовителя. Пружинный контакт сохраняет прижимное усилие благодаря собственным упругим свойствам. Это уменьшает зависимость соединения от качества ручной затяжки, характерной для винтовых клемм. Вместе с тем правильность подготовки проводника остается обязательным условием надежной эксплуатации. Внутренняя токопроводящая деталь обеспечивает передачу электрического тока между подключенными проводами. Прижимные элементы удерживают жилы и поддерживают контакт даже при умеренных механических воздействиях, предусмотренных условиями эксплуатации. Корпус выполняет изоляционную функцию и задает расстояния между соседними клеммами. Его форма предназначена для последовательной установки элементов в общий клеммный ряд.
Области применения
Клемма DEGSON DS2.5-QU используется для коммутации проводников в электротехнических установках:
- шкафы промышленной автоматики,
- распределительные панели,
- щиты управления насосами,
- оборудование конвейерных линий,
- устройства мониторинга,
- системы сигнализации,
- контроллерные шкафы,
- системы управления электроприводами,
- коммутационные узлы технологических машин,
- электротехнические сборки.
Компания «Олниса» поставляет клеммные соединители DEGSON, включая DS2.5-QU-01P-11-00A(H). Доступны технические консультации по особенностям пружинного соединения, совместимым принадлежностям и параметрам проводников. Компания организует поставки и доставку электротехнических компонентов по всей России.
Преимущества
Основные эксплуатационные достоинства клеммы заключаются в следующем:
- ускоренное подключение подготовленных проводников,
- отсутствие операции затяжки контактного винта,
- стабильное прижимное усилие,
- удобное формирование клеммных рядов,
- уменьшение зависимости качества соединения от действий монтажника,
- возможность использования групповых перемычек,
- простота идентификации маркированных цепей,
- удобство обслуживания распределительных шкафов.
Таким образом, DEGSON DS2.5-QU-01P-11-00A(H) — проходная клемма с пружинным механизмом Push-In, предназначенная для быстрого и надежного соединения проводников на DIN-рейке. Конструкция удобна для модульных шкафов управления и промышленных распределительных устройств.
