Дифференциальное реле DUNGS LGW 50 A2P 272346 — контроль давления воздуха в системах безопасного горения

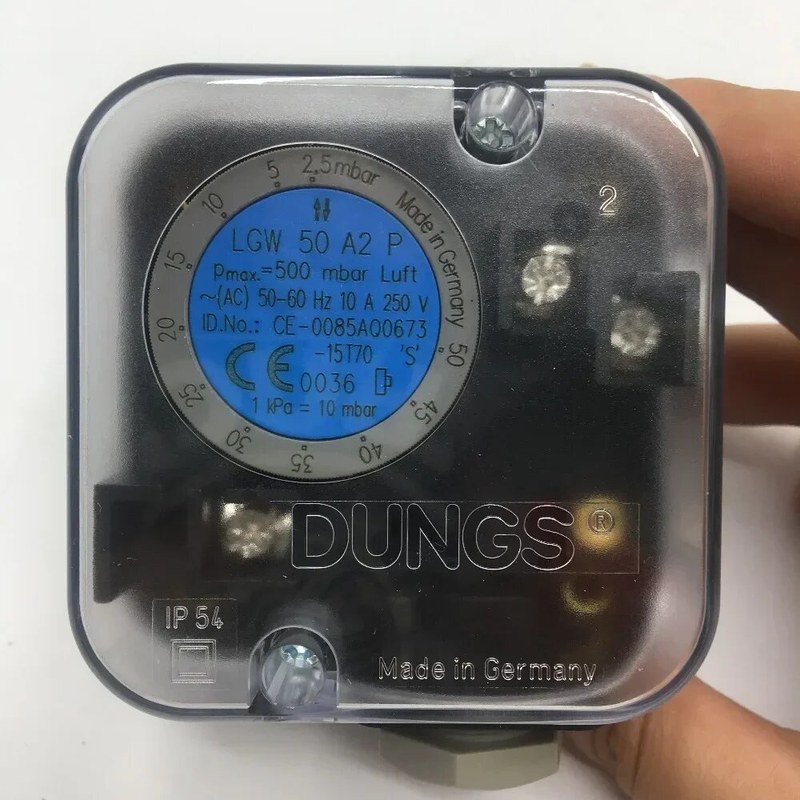

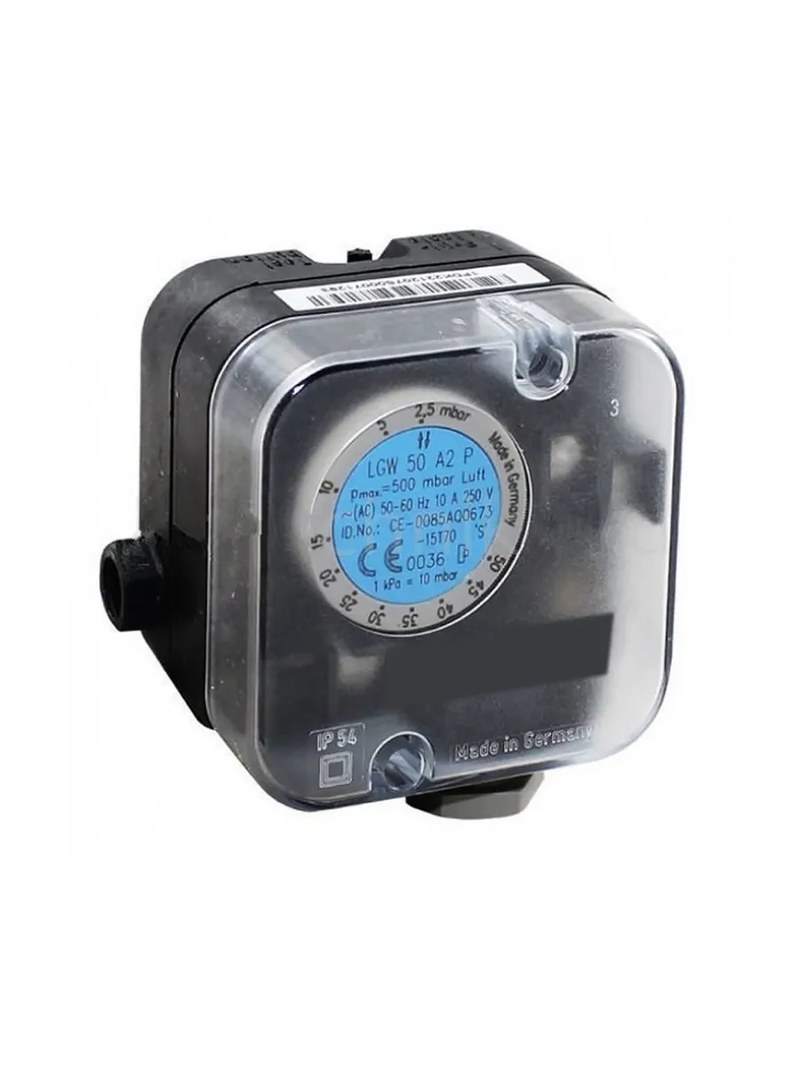

DUNGS LGW 50 A2P — механическое реле перепада давления, предназначенное для контроля параметров воздушного потока в горелочных, вентиляционных и теплотехнических установках. Устройство преобразует изменение разности давлений в переключение электрического контакта. Исполнение с артикулом 272346 рассчитано на регулирование уставки в диапазоне 2,5–50 мбар. Прибор может использоваться для проверки наличия необходимого давления или разрежения, а также для контроля перепада между двумя точками воздушного тракта. Отличительная особенность версии A2P — наличие встроенной проверочной кнопки. Она позволяет выполнять предусмотренную изготовителем функциональную проверку переключающего механизма без создания реального изменения давления в контролируемой системе.

Технические характеристики

Основные параметры DUNGS LGW 50 A2P:

• производитель — DUNGS,
• категория — дифференциальное реле давления,
• серия — LGW...A2P,
• модель — LGW 50 A2P,
• рассматриваемый артикул — 272346,
• диапазон настройки — 2,5–50 мбар,
• диапазон в паскалях — 250–5000 Па,
• максимальное рабочее давление — 500 мбар,
• максимальное давление в единицах СИ — 50 кПа,
• дифференциал переключения — не более 1 мбар,
• контактная система — переключающий контакт,
• материал контактов — серебро,
• контрольный элемент — кнопка проверки,
• принцип измерения — мембранный.

Особенности конструкции

Основным чувствительным элементом реле является мембрана, разделяющая две полости давления. К одной из них подводится давление P+, к другой — P−. На мембрану действует результирующее усилие, пропорциональное разности давлений и эффективной площади чувствительной поверхности. Изменение давления вызывает механическое перемещение мембраны. Через передаточный механизм оно воздействует на переключающий контакт, изменяющий состояние электрической цепи. Порог срабатывания определяется установленным усилием пружины. Пользователь изменяет его с помощью регулировочного механизма, ориентируясь на шкалу давления. Если фактический перепад достигает заданного значения, контакт переключается. При последующем изменении давления в противоположную сторону возврат выполняется с определенным дифференциалом. Наличие этого дифференциала необходимо для предотвращения частого переключения при небольших колебаниях давления около установленной границы. В режиме избыточного давления одна камера может соединяться с контролируемой магистралью, а другая — с опорным давлением. При измерении разрежения схема подключения изменяется в соответствии с документацией. Для непосредственного контроля перепада давления обе полости подключаются к различным участкам воздушного тракта. Например, такое измерение позволяет регистрировать изменение давления до и после вентиляционного элемента. Встроенная кнопка предназначена для функциональной проверки. Ее использование позволяет проверить реакцию контактной системы, однако не заменяет полноценную проверку уставки с помощью образцового измерителя давления.

Области применения

Реле используется для контроля воздушных и газовоздушных трактов:

• промышленные горелки,
• газовые котлы,
• системы вентиляции,
• воздухонагреватели,
• дымоудаление,
• контроль работы вентиляторов,
• теплогенераторы,
• воздушные заслонки,
• испытательные теплотехнические установки,
• системы безопасного горения.

Компания «Олниса» поставляет контрольно-измерительные компоненты DUNGS, включая LGW 50 A2P. Покупателям доступны технические консультации по диапазонам настройки, присоединениям давления и электрическим контактам. Компания организует доставку оборудования по России.

Преимущества

Практические достоинства устройства:

• непосредственное преобразование перепада давления в электрический сигнал,
• отсутствие необходимости в сложной электронной измерительной системе,
• настраиваемый порог срабатывания,
• возможность контроля давления и разрежения,
• наличие проверочной кнопки,
• удобное подключение к автоматике безопасности,
• механическая простота измерительного механизма,
• применимость в различных воздушных трактах.

Таким образом, DUNGS LGW 50 A2P 272346 предназначен для контроля перепада давления в горелочных и вентиляционных системах. Мембранный механизм преобразует изменение давления в электрическое переключение, используемое внешней автоматикой. Компания «Олниса» осуществляет поставки приборов DUNGS и организует доставку по России.
