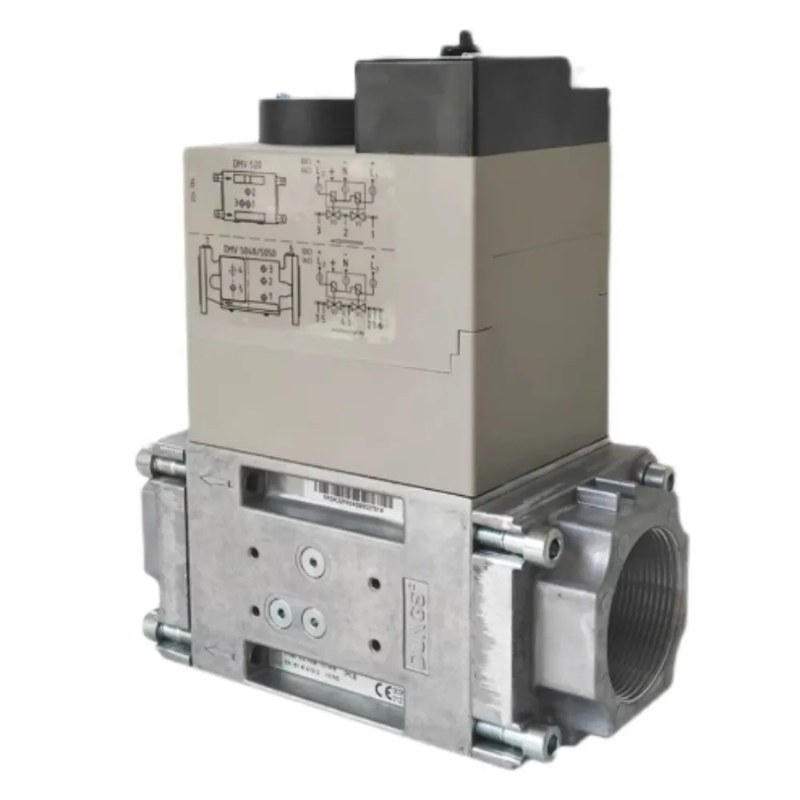

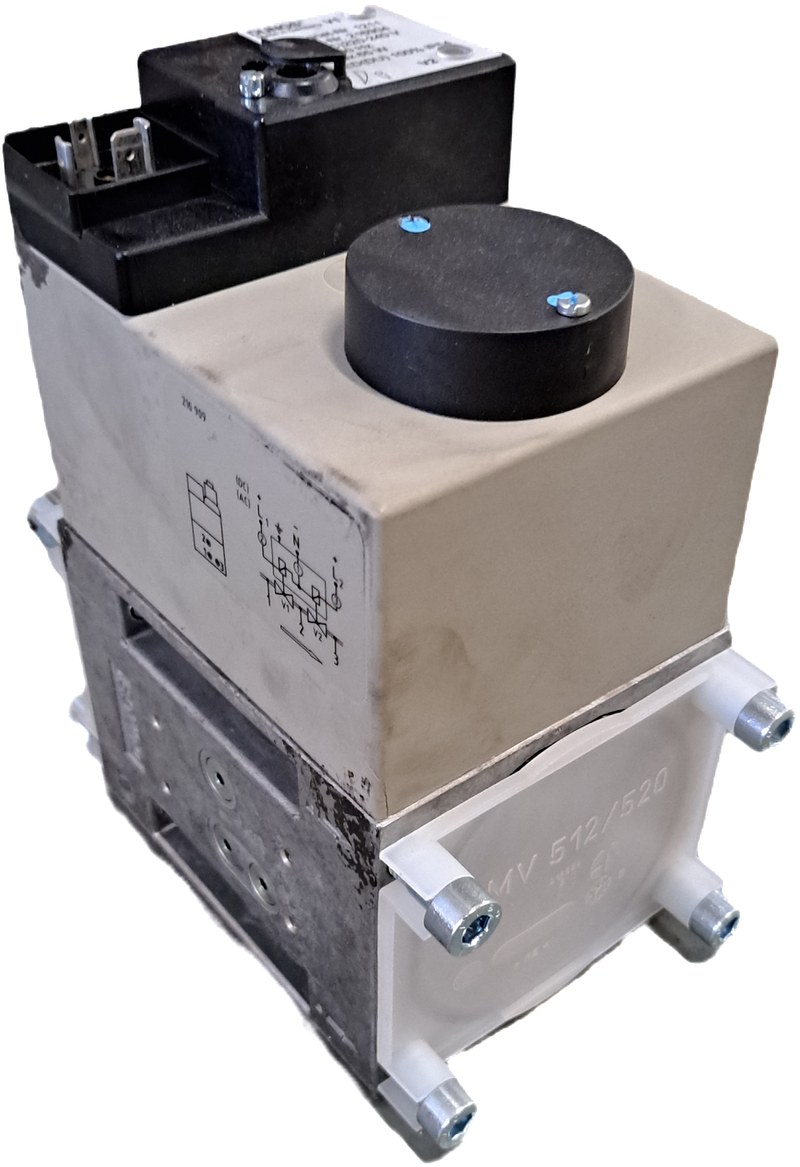

Электромагнитный клапан DUNGS DMV-D 520/11 221924 — двухступенчатое защитное перекрытие газовой магистрали
DUNGS DMV-D 520/11 — двойной электромагнитный клапан, предназначенный для прекращения подачи газообразного топлива в автоматизированных горелочных установках. Устройство объединяет два последовательно расположенных запорных механизма в общем корпусе, позволяя организовать защитное перекрытие без установки двух самостоятельных клапанов. Модель с артикулом 221924 рассчитана на максимальное рабочее давление 500 мбар. Присоединение к газопроводу выполняется через сменные резьбовые фланцы.
Технические характеристики
Основные параметры клапана представлены ниже:
- производитель — DUNGS,
- категория — двойной электромагнитный газовый клапан,
- серия — DMV-D.../11,
- модель — DMV-D 520/11,
- артикул — 221924,
- количество запорных ступеней — 2,
- класс клапанов — A по EN 161,
- максимальное рабочее давление — 500 мбар,
- номинальное присоединение — Rp 2,
- тип присоединения — сменные резьбовые фланцы,
- номинальное питание — 220–240 В AC,
- тип привода — электромагнитный,
- высота конструкции — 333 мм,
- масса — около 5,6 кг,
- исходное состояние — закрытое.
Особенности конструкции
Клапан имеет металлический корпус, внутри которого последовательно размещены два запорных элемента. Поток газа проходит через первое и второе седла, а затем направляется к горелочному оборудованию. Каждый элемент приводится в действие электромагнитом. После подачи питания магнитное поле перемещает подвижную часть привода, преодолевая усилие возвратной пружины. Запорный элемент отходит от седла и открывает проход для топлива. Когда напряжение исчезает, возвратная пружина переводит соответствующую ступень в закрытое положение. Такой принцип обеспечивает выполнение защитного отключения по сигналу внешней автоматики. Две ступени располагаются в одной гидравлической линии. Благодаря этому перекрытие выполняется последовательно, а промежуточное пространство может использоваться для проверки герметичности с помощью совместимого контрольного оборудования. Встроенного устройства обнаружения пламени клапан не содержит. Команды включения и отключения поступают от горелочного контроллера, который анализирует сигналы соответствующих датчиков безопасности.
Области применения
Клапан используется в автоматизированных газовых установках:
- промышленные котельные,
- газовые горелки,
- технологические печи,
- воздухонагреватели,
- газопоршневые агрегаты,
- теплогенераторы,
- сушильные установки,
- газовые рампы,
- системы тепловой обработки,
- промышленные топливные магистрали.
Компания «Олниса» осуществляет поставки газовой арматуры DUNGS, включая DMV-D 520/11 221924. Покупателям доступны технические консультации по параметрам давления, электрическим исполнениям и совместимым соединительным принадлежностям. Компания организует доставку оборудования по России.
Преимущества
Практические достоинства модели:
- двойное защитное перекрытие газового потока,
- автоматическое закрытие при исчезновении питания,
- быстрое выполнение управляющей команды,
- сокращение количества отдельных корпусов арматуры,
- возможность внешнего контроля герметичности,
- удобство подключения средств измерения давления,
- применимость в автоматизированных горелочных системах,
- компактное размещение в газовой рампе.
Таким образом, DUNGS DMV-D 520/11 221924 предназначен для защитного управления подачей газа в промышленных топливных системах. Конструкция с двумя электромагнитными запорными ступенями обеспечивает быстрое прекращение потока при снятии управляющего напряжения. Для надежной эксплуатации необходимо учитывать рабочее давление, электрические параметры и требования газовой безопасности. Компания «Олниса» поставляет оборудование DUNGS и организует доставку по всей России.
