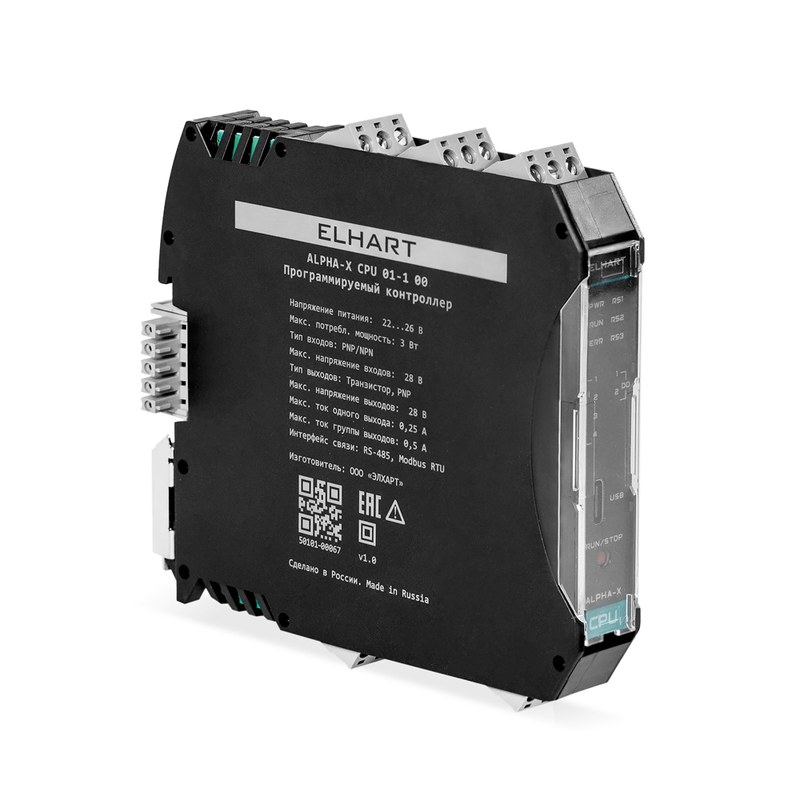

Программируемый контроллер ELHART Alpha-X CPU — модульное управление промышленными технологическими процессами
ELHART Alpha-X CPU — программируемый контроллер, предназначенный для автоматического управления технологическими установками, обработки дискретных сигналов и обмена данными с периферийными модулями. Оборудование входит в модульную систему Alpha-X российского производителя ELHART. Контроллер построен на 32-разрядном вычислительном модуле и работает под управлением операционной системы реального времени FreeRTOS. Такая архитектура обеспечивает выполнение пользовательских алгоритмов с учетом последовательности событий и временных требований автоматизированного процесса.
Технические характеристики
Основные параметры ELHART Alpha-X CPU:
- производитель — ELHART,
- категория — программируемый логический контроллер,
- семейство — Alpha-X,
- модель — Alpha-X CPU,
- тип процессора — 32-разрядный,
- тактовая частота — 144 МГц,
- операционная система — FreeRTOS,
- язык программирования — C++,
- дискретные входы — 4,
- типы входных сигналов — PNP/NPN,
- дискретные выходы — 2,
- тип выходных сигналов — PNP,
- интерфейсы RS-485 — 3,
- интерфейс USB — Type-C,
- часы реального времени — предусмотрены,
- архитектура — модульная,
- расширение входов-выходов — с помощью модулей Alpha-X,
- основное назначение — промышленная автоматизация.
Особенности конструкции
Контроллер построен по модульному принципу. Центральный процессорный блок обрабатывает входные сигналы, выполняет управляющую программу и формирует команды для встроенных и внешних выходных устройств. Вычислительная часть работает с тактовой частотой 144 МГц. Для промышленных задач важна не только производительность процессора, но и предсказуемость реакции на события. Поэтому используется операционная система реального времени. FreeRTOS обеспечивает механизмы планирования программных задач и управления временными интервалами их выполнения. Разработчик может организовывать обработку нескольких процессов, определять приоритеты и формировать последовательность взаимодействия с периферией. Для программирования применяется C++. Этот язык позволяет реализовывать алгоритмы управления, математическую обработку сигналов, обмен данными и собственные логические блоки. Встроенные дискретные входы предназначены для приема сигналов от датчиков, кнопок и других устройств, формирующих совместимые логические уровни. Поддержка PNP/NPN позволяет работать с соответствующими вариантами подключения. Выходные PNP-каналы используются для формирования управляющих сигналов. Их назначение определяется программой контроллера и допустимыми электрическими параметрами подключаемых цепей. Для расширения предусмотрены отдельные модули Alpha-X. Например, модуль DI 16 содержит шестнадцать дискретных входов, а DO 12R обеспечивает двенадцать релейных выходов.
Области применения
Контроллер используется в различных задачах автоматизации:
- насосные станции,
- конвейерные линии,
- локальные системы диспетчеризации,
- управление технологическими механизмами,
- контроль параметров производства,
- дозирующие установки,
- системы вентиляции,
- автоматизация инженерных объектов,
- сбор сигналов промышленного оборудования,
- модульные станции управления.
Компания «Олниса» занимается поставками промышленной автоматики ELHART, включая контроллеры Alpha-X CPU и совместимые модули. Покупателям доступны технические консультации по аппаратным интерфейсам и составу системы. Компания организует доставку оборудования по России.
Преимущества
Эксплуатационные достоинства Alpha-X:
- возможность построения компактных систем управления,
- гибкое расширение количества каналов,
- программирование сложных пользовательских алгоритмов,
- применение операционной системы реального времени,
- подключение различных типов периферийных модулей,
- использование стандартных последовательных интерфейсов,
- удобное разделение функций между модулями,
- масштабирование системы при изменении требований.
Таким образом, ELHART Alpha-X CPU — программируемый контроллер для модульной промышленной автоматизации. Его архитектура объединяет вычислительный блок, дискретные каналы и коммуникационные интерфейсы, обеспечивая возможность построения специализированных систем управления. Компания «Олниса» поставляет промышленное оборудование ELHART и организует доставку по всей России.
