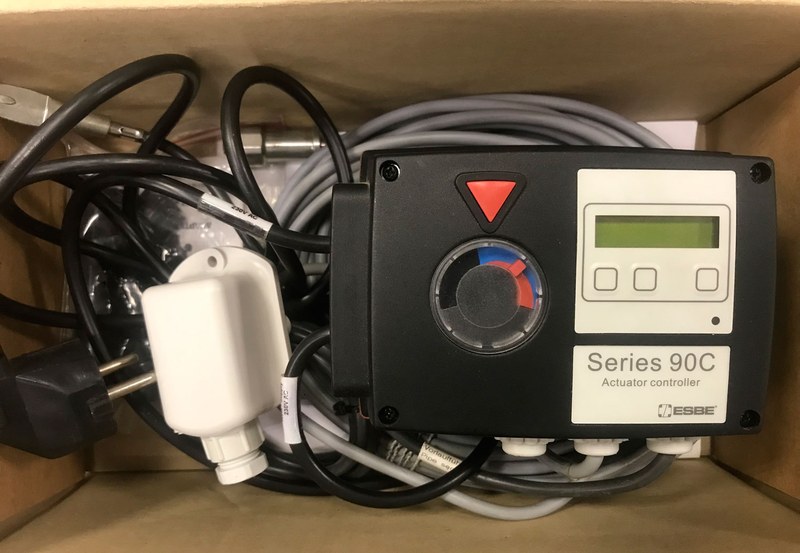

Электропривод ESBE 95-2 12052000 — силовое управление ротационными клапанами отопительных систем

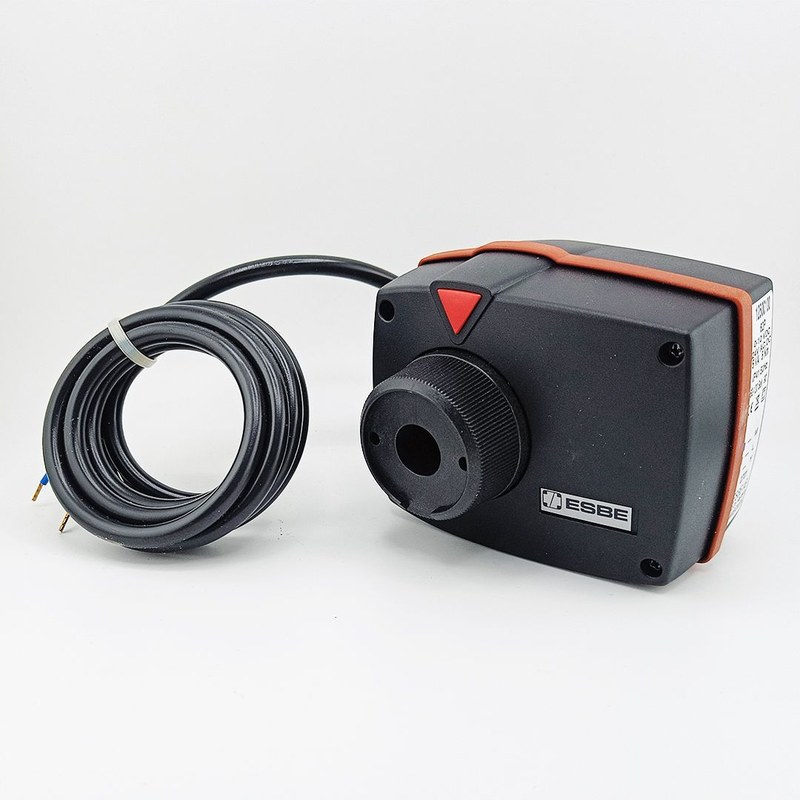

ESBE 95-2 12052000 — электрический поворотный привод серии 90, предназначенный для механического управления смесительными и распределительными клапанами. Устройство применяется в инженерных установках, где требуется автоматическое изменение положения регулирующего элемента под действием сигналов внешней системы управления. Исполнение 95-2 рассчитано на питание 230 В переменного тока, имеет трехпозиционное управление и развивает крутящий момент до 15 Н·м. Время поворота выходного механизма на 90° составляет 120 секунд. Такие характеристики позволяют использовать привод с совместимой регулирующей арматурой, требующей большего усилия, чем компактные клапаны небольшого диаметра. Применение механизма особенно актуально в отопительных и охлаждающих системах с автоматическим регулированием температуры.

Технические характеристики

Основные параметры привода:

• производитель — ESBE,
• категория — поворотный электропривод,
• серия — Series 90,
• модель — 95-2,
• артикул — 12052000,
• номинальное напряжение питания — 230 В AC,
• тип управления — трехпозиционный SPDT,
• время поворота на 90° — 120 с,
• максимальный крутящий момент — 15 Н·м,
• рабочий угол — 90°,
• тип выходного движения — вращательный,
• управление направлением — электрическое,
• вспомогательный переключатель — отдельная опция,
• вариант с предварительно установленным переключателем — 95-2M,
• артикул исполнения 95-2M — 12052100,
• применение — совместимые поворотные клапаны ESBE.

Особенности конструкции

Привод состоит из электродвигателя, механического редуктора, выходного вала и электрических компонентов управления. Все элементы объединены в корпус, рассчитанный на установку возле регулирующего клапана. После подачи напряжения на соответствующую управляющую цепь электродвигатель начинает вращаться. Редуктор уменьшает скорость и увеличивает доступное усилие на выходном валу. Передаваемый крутящий момент используется для перемещения золотника внутри клапана. Благодаря этому изменяется гидравлическое сопротивление соединенных каналов. Трехпозиционная схема предусматривает возможность вращения в двух противоположных направлениях. При отсутствии команды движения выходной механизм остается в достигнутом положении. В отопительной установке контроллер может использовать датчик температуры подачи. При отклонении измеренного значения от уставки он формирует команду изменения положения клапана. Если требуется увеличить температуру, привод перемещает регулирующий элемент в направлении большего открытия горячей линии. При необходимости охлаждения выполняется обратное движение. Поскольку полный поворот происходит постепенно, температура смеси изменяется без резкого скачка, если гидравлическая система правильно рассчитана. Сам электропривод не определяет температурные параметры. Функции измерения, сравнения значений и формирования алгоритма выполняются внешней автоматикой.

Области применения

ESBE 95-2 используется в системах автоматического регулирования:

• котельные установки,
• тепловые пункты,
• крупные смесительные клапаны,
• отопительные магистрали,
• системы водяного охлаждения,
• теплообменные узлы,
• автоматизация распределительных коллекторов,
• промышленные системы теплоснабжения,
• температурные контуры зданий,
• модернизация регулирующей арматуры.

Компания «Олниса» занимается поставками электроприводов ESBE, включая модель 95-2 12052000. Покупателям предоставляются технические консультации по усилию, времени перемещения и вариантам управления. Компания организует доставку оборудования по всей России.

Преимущества

Основные эксплуатационные достоинства:

• автоматическое перемещение клапанного механизма,
• возможность управления арматурой с повышенным сопротивлением вращению,
• плавное изменение гидравлического режима,
• совместимость с трехпозиционными контроллерами,
• отсутствие необходимости в постоянном ручном регулировании,
• возможность применения вспомогательной сигнализации положения,
• использование в крупных инженерных установках,
• удобное включение в существующие системы автоматизации.

Таким образом, ESBE 95-2 12052000 — поворотный электропривод для автоматического управления совместимыми клапанами. Устройство обеспечивает контролируемое механическое перемещение золотника по командам внешней системы. Компания «Олниса» осуществляет поставки приводов ESBE и организует доставку промышленной автоматики по России.
