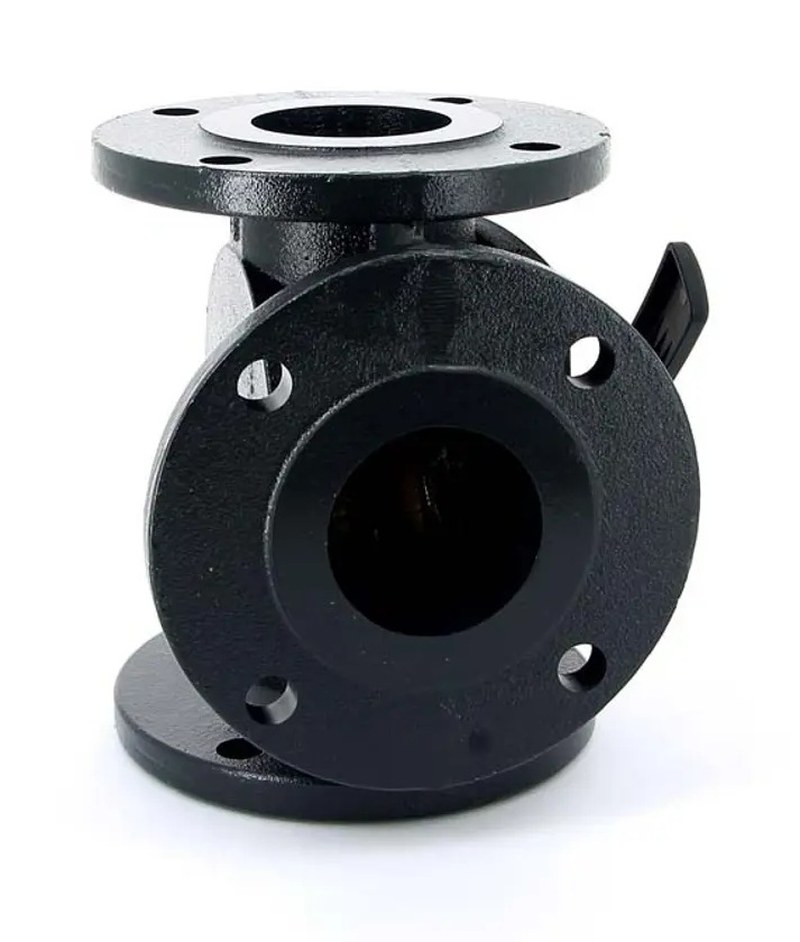

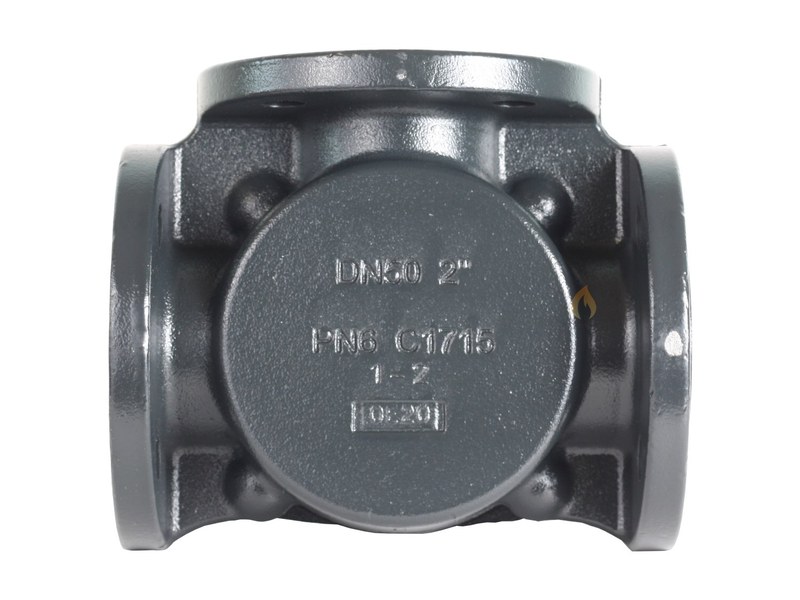

Трехходовой клапан ESBE 3F 150 11101600 — регулирование теплоносителя в магистралях большого диаметра
ESBE 3F 150 11101600 — трехходовой ротационный клапан, предназначенный для смешивания или разделения потоков в промышленных системах отопления и охлаждения. В отличие от компактной резьбовой арматуры, изделие оснащено фланцевыми присоединениями и рассчитано на использование в трубопроводах большого диаметра. Модель входит в серию 3F производителя ESBE. Исполнение имеет номинальный диаметр DN150, коэффициент пропускной способности Kvs 400 м³/ч и фланцы класса PN6. Корпус изготовлен из чугуна. Устройство используется в тепловых пунктах, котельных и распределительных инженерных установках, где требуется регулировать значительные расходы теплоносителя. Поворотный золотник позволяет изменять направление и соотношение потоков посредством механического либо автоматизированного воздействия.
Технические характеристики
Основные параметры клапана:
- производитель — ESBE,
- категория — фланцевый трехходовой клапан,
- номинальный диаметр — DN150,
- коэффициент пропускной способности Kvs — 400 м³/ч,
- количество присоединений — 3,
- тип присоединения — фланцевое,
- класс фланцевого соединения — PN6,
- номинальное давление — 6 бар,
- материал корпуса — чугун,
- крепежные отверстия — 8 × Ø18 мм,
- масса — 37 кг,
- назначение — смешивание и разделение потоков,
- совместимость — соответствующие электроприводы ESBE.
Особенности конструкции
Корпус клапана образует три крупных гидравлических канала, соединенных общей регулирующей камерой. Внутри размещен поворотный рабочий элемент, положение которого определяет относительные проходные сечения присоединений. При работе в смесительном режиме два потока поступают через разные входы. Их объединение позволяет сформировать теплоноситель с температурой, определяемой соотношением расходов. В разделительной схеме одно входное направление соединяется с двумя выходными линиями. Изменение положения регулирующего механизма позволяет перенаправлять определенную долю теплоносителя. Основной конструкционный материал — чугун. Он обеспечивает механическую жесткость крупного корпуса и подходит для предусмотренных условий работы инженерных систем. Фланцевое соединение используется для сопряжения с трубопроводами соответствующего диаметра. Монтаж выполняется с использованием подходящих прокладок и крепежных элементов. Большие размеры клапана требуют учета его массы и воздействия трубопроводных нагрузок. Вес изделия не должен создавать недопустимые усилия на соседних элементах системы. Вращение золотника передается через шток. Для автоматизации применяется соответствующий электропривод, который получает команды от контроллера и устанавливает регулирующий орган в требуемое положение. При выборе привода необходимо учитывать крутящий момент и особенности монтажного соединения. Не каждый компактный электропривод, рассчитанный на небольшие клапаны, способен обеспечить необходимое усилие для крупногабаритной арматуры.
Области применения
ESBE 3F 150 применяется в инженерных системах с большим расходом жидкости:
- центральные тепловые пункты,
- промышленные котельные,
- тепловые магистрали,
- распределительные коллекторы,
- крупные отопительные контуры,
- системы охлаждения зданий,
- промышленные теплообменные установки,
- водяные инженерные сети,
- энергетическое оборудование,
- автоматизированные распределительные станции.
Компания «Олниса» осуществляет поставки промышленной трубопроводной арматуры ESBE, включая 3F 150 11101600. Покупателям предоставляются технические консультации по гидравлическим характеристикам, фланцевым присоединениям и совместимости приводов. Компания организует доставку оборудования по России.
Преимущества
Практические достоинства изделия:
- возможность регулирования больших объемов теплоносителя,
- применимость для смешивания и разделения потоков,
- прочная фланцевая конструкция,
- удобство включения в крупные инженерные магистрали,
- совместимость с внешней автоматикой,
- возможность управления температурой в общих тепловых узлах,
- сокращение потребности в нескольких отдельных регулирующих ветвях,
- долговечное механическое исполнение.
Таким образом, ESBE 3F 150 11101600 — крупногабаритный трехходовой клапан для магистральных отопительных и охлаждающих систем. Фланцевый корпус и поворотный механизм позволяют регулировать значительные потоки теплоносителя. Компания «Олниса» поставляет арматуру ESBE и организует доставку промышленного оборудования по всей России.
