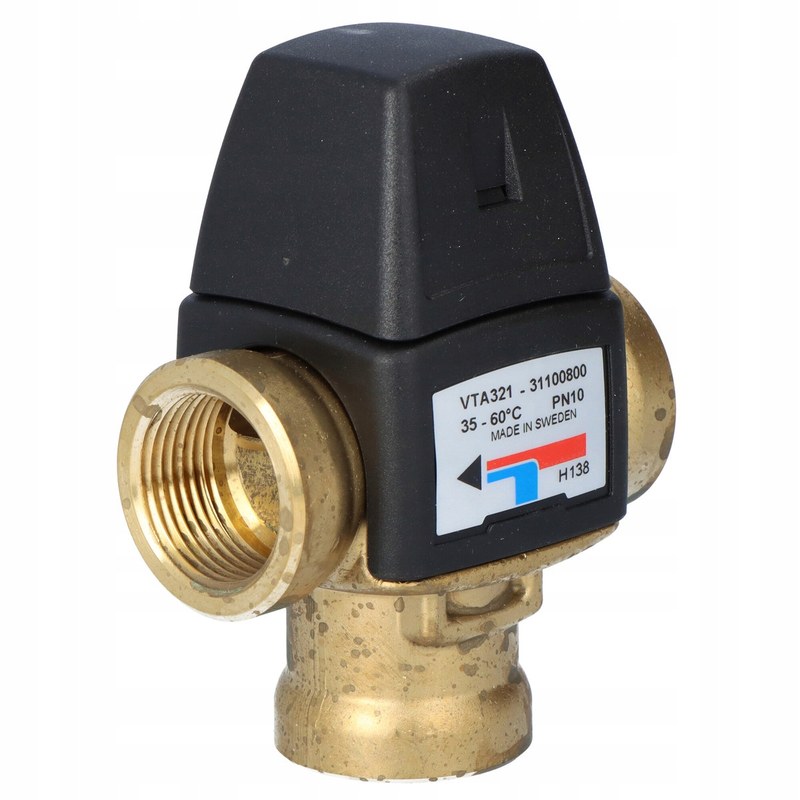

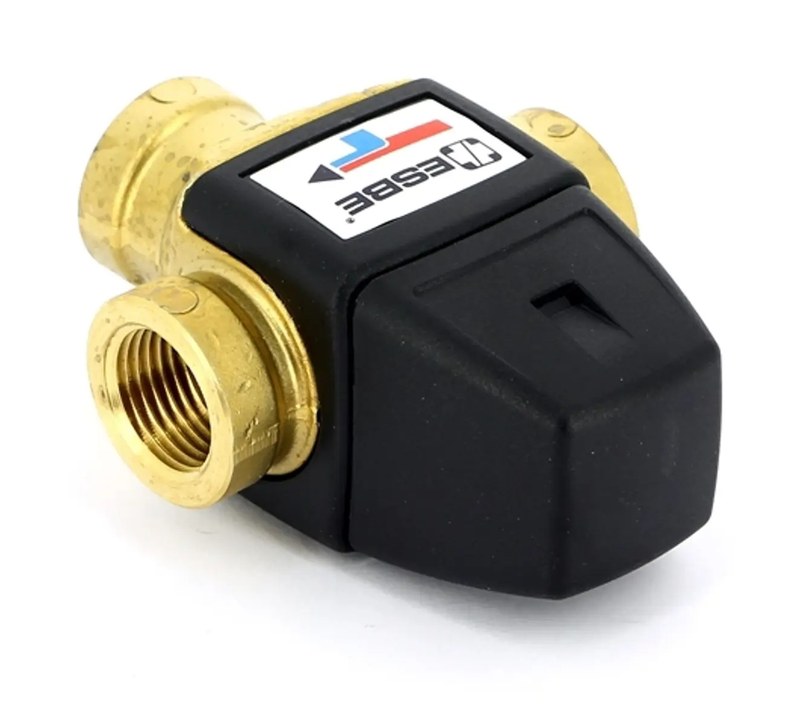

Термостатический клапан ESBE VTA321 31100800 — регулирование температуры ГВС в расширенном диапазоне

ESBE VTA321 31100800 — термостатический трехходовой смеситель, предназначенный для автоматического поддержания температуры горячей воды в системах бытового и коммерческого водоснабжения. Устройство соединяет горячий и холодный потоки в заданной пропорции, корректируя ее при изменении тепловых условий. Модель относится к серии VTA320 и отличается температурным диапазоном регулирования от +35 до +60 °C. Исполнение оснащено внутренней резьбой Rp ¾" и имеет коэффициент пропускной способности Kvs 1,6 м³/ч. В отличие от модификаций, ориентированных на более низкую температуру смеси, VTA321 31100800 позволяет устанавливать повышенную выходную температуру, что востребовано в отдельных распределительных системах горячего водоснабжения.

Технические характеристики

Основные параметры клапана:

• производитель — ESBE,
• категория — термостатический смесительный клапан,
• диапазон настройки температуры — +35…+60 °C,
• коэффициент пропускной способности Kvs — 1,6 м³/ч,
• число присоединений — 3,
• тип присоединения — внутренняя резьба,
• размер присоединений — Rp ¾",
• исполнительный механизм — термостатический,
• электрическое управление — не требуется,
• основная среда — вода,
• назначение — автоматическое смешивание потоков,
• заменяемое прежнее исполнение — 407.

Особенности конструкции

Корпус клапана соединяет три трубопроводных направления. Два входных канала предназначены для горячей и холодной воды, а третий используется для вывода смешанного потока. Внутри расположен термочувствительный элемент, связанный с распределительным механизмом. Его физические свойства изменяются при нагреве, что вызывает механическое перемещение регулирующей детали. Когда температура выходящей воды повышается, клапан уменьшает поступление горячего потока. Одновременно изменяется относительная доля холодной воды, участвующей в формировании смеси. При охлаждении система выполняет обратное действие. Такое регулирование происходит непрерывно в пределах предусмотренных характеристик без внешних электрических команд. Термостатический клапан отличается от ротационного клапана с электроприводом тем, что непосредственно реагирует на температуру проходящей воды. Он не зависит от цифрового контроллера или программируемого алгоритма. Для правильной работы требуется достаточная разница температур горячего и холодного входных потоков. Если эти параметры не соответствуют условиям применения, требуемая температура смеси может оказаться недостижимой. Присоединительные размеры определяют совместимость с трубопроводной арматурой. При установке необходимо соблюдать маркировку направлений, поскольку неправильное подключение нарушает логику работы термостатического узла.

Области применения

ESBE VTA321 31100800 используется в водоснабжающих системах:

• центральное горячее водоснабжение,
• накопительные водонагреватели,
• котельные установки,
• распределительные узлы ГВС,
• инженерные системы жилых зданий,
• коммерческие объекты,
• рециркуляционные линии,
• санитарно-технические установки,
• системы ограничения температуры воды,
• тепловые пункты.

Компания «Олниса» занимается поставками смесительной арматуры ESBE, включая VTA321 31100800. Покупателям доступны технические консультации по температурным диапазонам, пропускной способности и соединительным размерам. Компания организует доставку оборудования по всей России.

Преимущества

Основные достоинства:

• автономное поддержание температуры воды,
• возможность регулирования без электропитания,
• механическая обратная связь,
• уменьшение влияния колебаний входных температур,
• простота включения в систему ГВС,
• компактное размещение,
• возможность использования в системах с рециркуляцией,
• отсутствие необходимости в отдельном электроприводе.

Таким образом, ESBE VTA321 31100800 — термостатический смесительный клапан с внутренними резьбовыми присоединениями. Он предназначен для получения горячей воды заданной температуры посредством автоматического изменения соотношения потоков. Компания «Олниса» поставляет арматуру ESBE и организует доставку оборудования по всей России.
