Газовый клапан DUNGS MB-DLE 407 B01 — регулируемая подача топлива и защитное отключение горелок

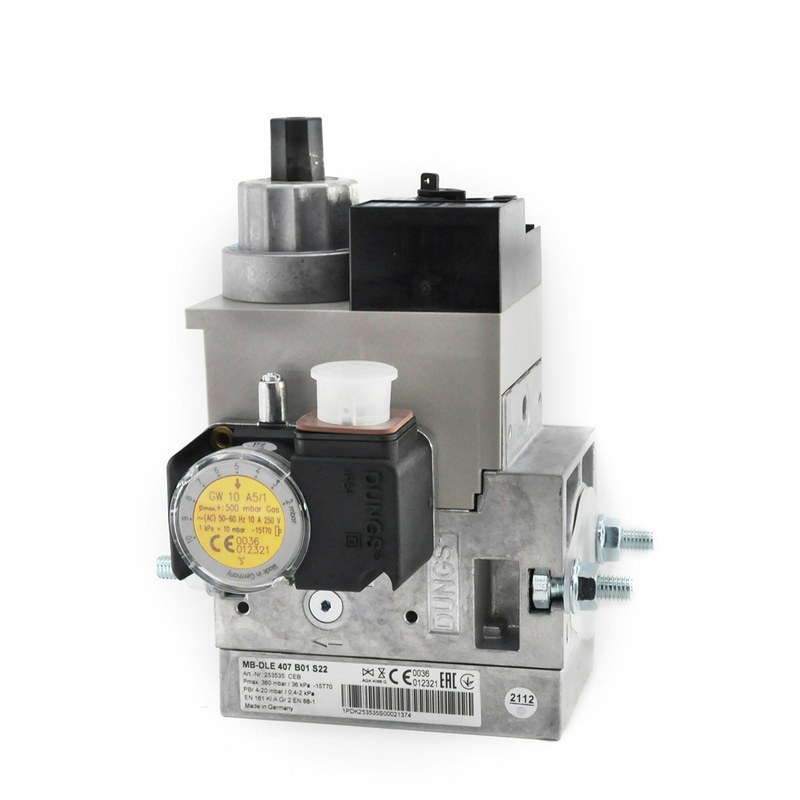

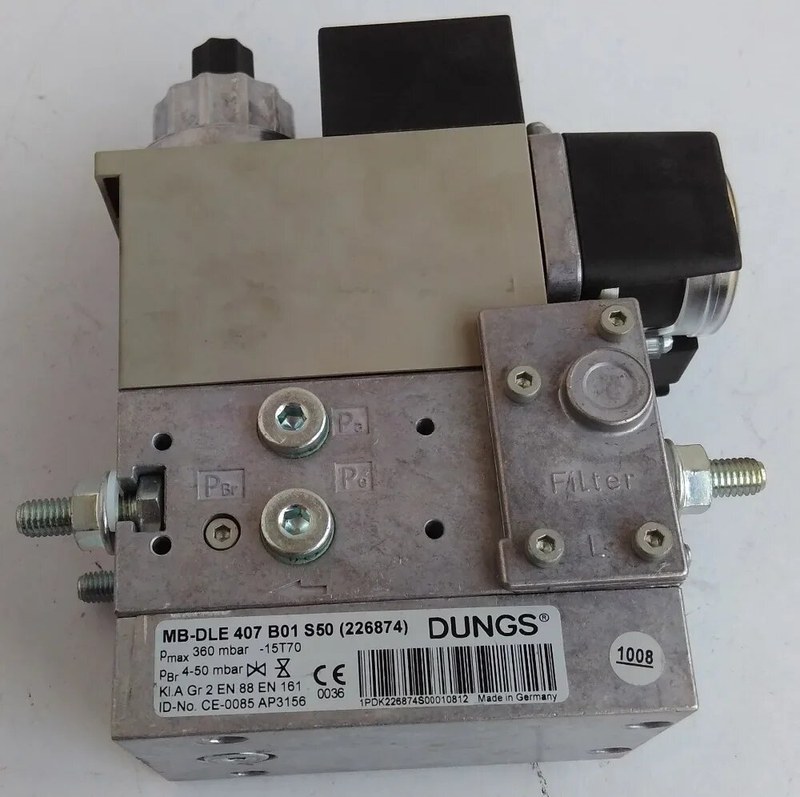

DUNGS MB-DLE 407 B01 — многофункциональный газовый блок, предназначенный для регулирования давления, управления расходом и защитного перекрытия топлива в автоматизированных горелочных системах. Устройство сочетает несколько функциональных элементов в одном корпусе. Модель относится к серии GasMultiBloc, разработанной для одноступенчатого режима работы горелок. Внутри блока предусмотрены регулирующая часть и электромагнитные запорные устройства, обеспечивающие последовательное управление прохождением газа. Особенность исполнения MB-DLE — наличие механизма замедленного открытия, позволяющего ограничивать резкое увеличение расхода при запуске. Такая характеристика важна для горелочных установок, где необходимо контролировать динамику поступления топлива.
Технические характеристики
Основные параметры газового мультиблока:
- производитель — DUNGS,
- количество запорных ступеней — 2,
- управление запорными элементами — электромагнитное,
- исходное положение — нормально закрытое,
- особенность открытия — регулируемое замедленное открытие,
- закрытие — быстродействующее,
- возможность контроля давления — предусмотрена,
- тип рабочей среды — совместимые горючие газы,
- применяемые стандарты — EN 161 и EN 88.
Особенности конструкции
DUNGS MB-DLE объединяет газовый регулятор, систему автоматического перекрытия и вспомогательные элементы в общем металлическом корпусе. Газ проходит через функциональные секции последовательно, что позволяет контролировать давление и разрешать подачу топлива в зависимости от состояния автоматики. Первым этапом движения газа становится прохождение входной части. В предусмотренной конфигурации фильтрующий элемент задерживает механические частицы, которые могли бы попасть на рабочие поверхности клапанов. Регулирующая часть обеспечивает уменьшение зависимости выходного давления от изменений параметров питающей магистрали. В механическом регуляторе давление газа воздействует на чувствительный элемент, уравновешиваемый пружиной. Когда выходное давление изменяется, мембранный механизм корректирует положение регулирующего органа. Это способствует поддержанию требуемого давления в пределах возможностей и условий работы конкретного исполнения. Запорные клапаны выполняют защитную функцию. При отсутствии питания их возвратные пружины удерживают рабочие элементы на седлах, предотвращая прохождение топлива.
Области применения
Мультиблок используется в газовых теплотехнических системах:
- атмосферные и наддувные горелки,
- воздухонагреватели,
- тепловые установки производственных объектов,
- автоматизированные системы сжигания топлива.
Компания «Олниса» осуществляет поставки газовых клапанов DUNGS, включая серию MB-DLE. Покупателям предоставляются технические консультации по рабочему давлению, присоединительным размерам, электрическим исполнениям и особенностям регулирования. Компания организует доставку оборудования по России.
Преимущества
Основные практические достоинства:
- совмещение регулирования давления и защитного перекрытия,
- уменьшение количества отдельных деталей газовой рампы,
- контролируемое увеличение расхода при открытии,
- быстрое отключение подачи газа,
- удобство подключения горелочной автоматики,
- возможность контроля давления в предусмотренных точках,
- компактное исполнение,
- сокращение числа трубопроводных соединений.
Таким образом, DUNGS MB-DLE 407 B01 — газовый мультиблок для автоматизированных горелочных установок, сочетающий регулирование давления и защитное перекрытие топлива. Механизм замедленного открытия позволяет управлять динамикой подачи газа при запуске. Компания «Олниса» поставляет газовую арматуру DUNGS и организует доставку по всей России.
