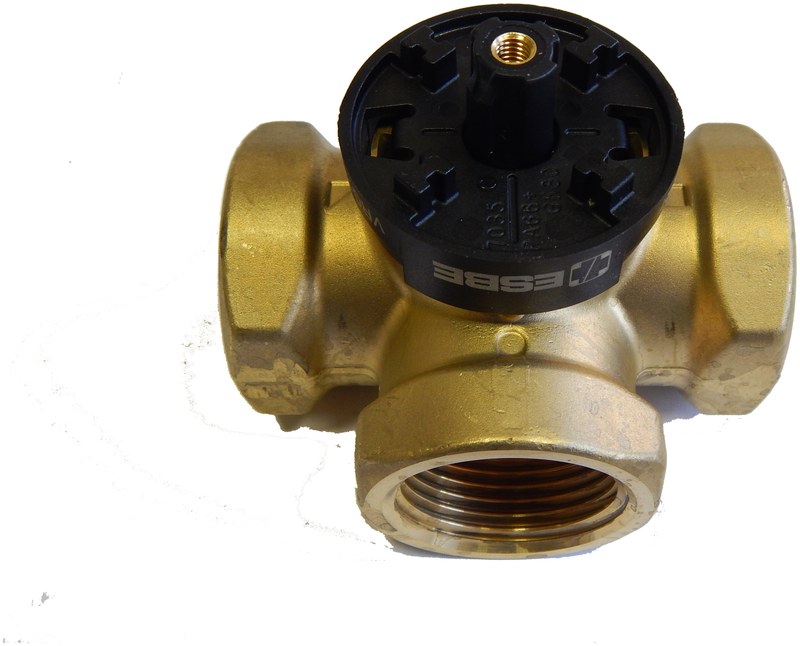

Трехходовой клапан ESBE VRG131 11601000 DN25 — управление потоками в отопительных контурах
ESBE VRG131 11601000 — трехходовой смесительный клапан, предназначенный для регулирования температуры теплоносителя путем изменения соотношения потоков. Модель относится к серии VRG130 и применяется в системах водяного отопления и охлаждения с регулируемой температурой подачи. Изделие выполнено с номинальным диаметром DN25, внутренней резьбой Rp 1" и пропускной способностью Kvs 6,3 м³/ч. Конструкция предусматривает поворотный распределительный механизм, который может управляться вручную либо посредством совместимого электропривода ESBE. Особенность клапана заключается в возможности выполнения как смесительной, так и разделительной функции. Это делает устройство применимым в нескольких типах гидравлических схем.
Технические характеристики
Основные параметры изделия:
- производитель — ESBE,
- категория — трехходовой ротационный клапан,
- серия — VRG130,
- модель — VRG131,
- артикул — 11601000,
- номинальный диаметр — DN25,
- коэффициент Kvs — 6,3 м³/ч,
- резьбовое присоединение — Rp 1",
- количество каналов — 3,
- номинальное давление — PN10,
- максимальное рабочее давление — 10 бар,
- крутящий момент — менее 3 Н·м,
- материал корпуса — латунь DZR,
- материал уплотнений — EPDM,
- совместимый тип привода — ротационный,
- режимы гидравлической работы — смешивание и разделение.
Особенности конструкции
Внутри корпуса клапана размещен поворотный золотник, изменяющий доступные сечения трех гидравлических каналов. Когда золотник поворачивается, сопротивление одного направления возрастает, а другого уменьшается. В смесительной схеме через два присоединения поступает вода с различной температурой. После объединения потоков на выходе образуется теплоноситель с промежуточным тепловым состоянием. Температура смеси определяется расходами и исходными температурами. При увеличении поступления горячей воды температура подачи повышается; при увеличении доли обратного теплоносителя — уменьшается. Регулирующий механизм соединен со штоком. В ручном варианте положение задается рукояткой. Для автоматического управления используется совместимый привод, получающий сигналы внешнего контроллера. При разделительном подключении гидравлическая функция меняется. Общий входной поток распределяется между двумя выходами, а положение золотника определяет соотношение расходов. Корпус выполнен из латуни, устойчивой к обесцинкованию. Это важно для длительной эксплуатации арматуры в водяных инженерных системах. Внутренние уплотнения ограничивают перетечки между каналами. При этом смесительный клапан не должен использоваться как единственное средство гарантированного ремонтного перекрытия трубопровода.
Области применения
Клапан используется в инженерных гидравлических системах:
- смесительные узлы отопления,
- теплые полы,
- радиаторные контуры,
- котельные установки,
- тепловые пункты,
- водяное охлаждение,
- распределение теплоносителя,
- автоматизированные системы отопления,
- многоконтурные гидравлические схемы,
- регулирование температуры подачи.
Компания «Олниса» осуществляет поставки трехходовой арматуры ESBE, включая VRG131 11601000. Покупателям доступны технические консультации по Kvs, присоединительным размерам и совместимости электроприводов. Компания организует доставку оборудования по всей России.
Преимущества
Эксплуатационные достоинства:
- плавное регулирование температуры подачи,
- возможность смешивания и разделения потоков,
- совместимость с автоматическим управлением,
- коррозионная устойчивость корпуса,
- небольшие внутренние перетечки,
- удобство создания независимых отопительных контуров,
- компактное размещение в смесительном узле,
- возможность использования ручного управления.
Таким образом, ESBE VRG131 11601000 — трехходовой клапан DN25 с поворотным золотником, предназначенный для управления гидравлическими потоками. Устройство позволяет изменять температуру подачи или распределять теплоноситель между двумя направлениями. Компания «Олниса» поставляет оборудование ESBE и организует доставку трубопроводной арматуры по России.
