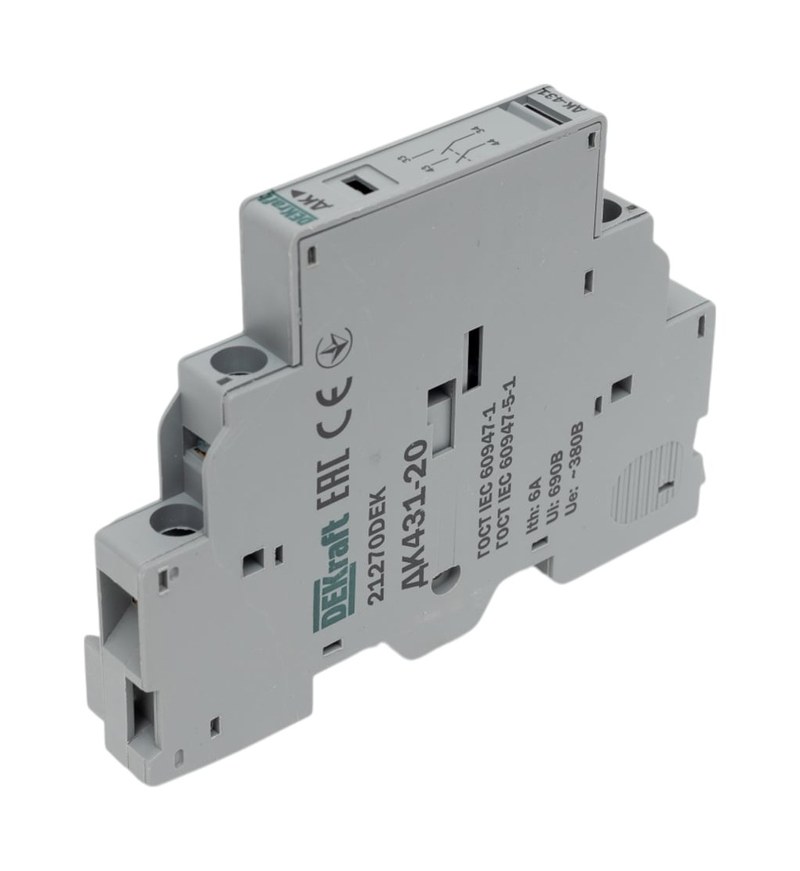

Контакт дополнительный DEKraft ДК-431 — эффективное решение для систем электрической сигнализации
DEKraft ДК-431 — вспомогательный контактный узел для цепей сигнализации и автоматизации электроустановок. Его назначение состоит в преобразовании механического положения совместимого коммутационного аппарата в дискретный электрический сигнал. Сигнал служит для индикации состояния, регистрации событий и построения блокировок. В отличие от главных контактов вспомогательная группа не рассчитана на коммутацию силовой нагрузки. Она работает в цепях управления, где важны надежность соединения и связь с приводом аппарата. Совместимость ДК-431, схема выводов и нагрузки уточняются по маркировке исполнения.
Технические характеристики
При анализе ДК-431 следует различать собственные номиналы контактного блока и параметры внешних цепей. Ниже приведены функциональные характеристики и расчетные примеры; последние не являются паспортными значениями изделия:
- Тип сигнала — дискретный, два логических состояния: 0 и 1,
- Принцип коммутации — механическое замыкание либо размыкание цепи,
- Пример напряжения промышленного дискретного входа — 24 В постоянного тока,
- Пример напряжения цепи индикации — 230 В переменного тока, 50 Гц,
- Номиналы питания релейной автоматики в типичных системах — 24, 48, 110 и 220 В постоянного тока,
- Обозначения выводов замыкающей группы в типовых схемах — 13–14, размыкающей — 21–22,
- Информационная емкость отдельного контролируемого контакта — 1 бит,
- Число основных контролируемых состояний — 2: включено и отключено,
- Расчетное сопротивление опросной нагрузки — 2,4 кОм при 24 В и токе 10 мА,
- Мощность указанной внешней цепи — 0,24 Вт при напряжении 24 В и токе 0,01 А.
Примеры с напряжениями 24 и 230 В не подтверждают допустимость их непосредственного подключения к ДК-431. Для конкретного блока сверяют номинальные токи, напряжение изоляции, число контактных групп, механический ресурс и схему выводов.

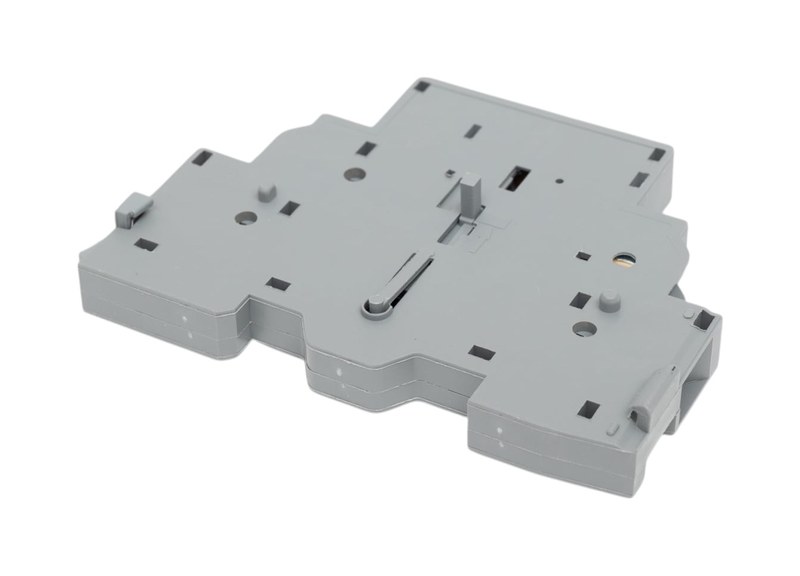

Конструкция
Узел образован изоляционным основанием, неподвижными и подвижными контактами, а также механизмом передачи движения. Положение контактной пары меняется при воздействии привода основного аппарата. После переключения цепь контроля получает новое значение проводимости. В составе типовой контактной системы выделяют следующие элементы:
- Изоляционный корпус — разделение токоведущих деталей и защита механизма,
- Неподвижные контакты — формирование стационарных точек соединения,
- Подвижный мостик — замыкание или размыкание электрической цепи,
- Возвратный элемент — создание контактного усилия и восстановление положения,
- Толкатель — передача перемещения от механизма основного аппарата,
- Присоединительные зажимы — фиксация проводников сигнальной цепи,
- Посадочная часть — крепление к совместимому коммутационному устройству.
Конкретная компоновка, число выводов и порядок фиксации определяются исполнением. Сечение проводников и момент затяжки устанавливают по документации ДК-431, а не по аналогии с другими сериями.
Принцип работы
Действие дополнительного контакта основано на изменении сопротивления между его выводами. В замкнутом состоянии появляется проводящий путь; после размыкания он прерывается. Нормально открытая и нормально закрытая группы отличаются состоянием в принятом исходном положении механизма. Для систем сигнализации применимы несколько функциональных схем:
- Прямая индикация — лампа либо вход контроллера отображает положение аппарата,
- Инверсная логика — нормально закрытая цепь меняет сигнал при переключении,
- Межблочная блокировка — разрешение операции зависит от состояния контакта,
- Регистрация событий — контроллер фиксирует последовательность переходов,
- Дистанционный мониторинг — сведения передаются на операторскую панель.
Контакт передает информацию о положении связанного механизма, но не измеряет ток нагрузки и не подтверждает отсутствие напряжения. Перед электротехническими работами выполняют отдельную проверку обесточивания установленным способом.
Режимы эксплуатации
ДК-431 может использоваться для длительного удержания одного состояния, периодических переключений и автоматизированного опроса. Работа схемы зависит от параметров входа контроллера, проводки, контактных соединений и характера нагрузки. Различают следующие варианты организации контроля:
- Статический режим — непрерывное считывание положения аппарата,
- Событийный режим — запись изменения входного сигнала в журнал,
- Проверочный режим — сопоставление сигнала с реальным положением механизма,
- Блокировочный режим — использование контакта в цепи разрешения операции,
- Диагностический режим — проверка проводников и контактной диаграммы.
Для подавления дребезга допустима программная фильтрация, например в интервале 10–30 мс, при условии соответствия требованиям схемы. Это настройка контроллера, а не установленное время переключения ДК-431. В ответственных цепях задержка требует отдельного расчета.
Таким образом, DEKraft ДК-431 предназначен для использования в цепях контроля коммутационной аппаратуры. Корректная работа зависит от совместимости с базовым устройством, соблюдения электрических ограничений и правильного подключения контактных групп. Компания «Олниса» осуществляет поставки промышленного электротехнического оборудования и комплектующих для систем управления и распределения электроэнергии. Поставки продукции DEKraft через «Олниса» ориентированы на потребности промышленных предприятий. Компания поставляет электротехнические изделия для оснащения производственной инфраструктуры.
