Анализатор Fluke DSX2-8000 — надежное решение для проверки кабельных систем категории 8

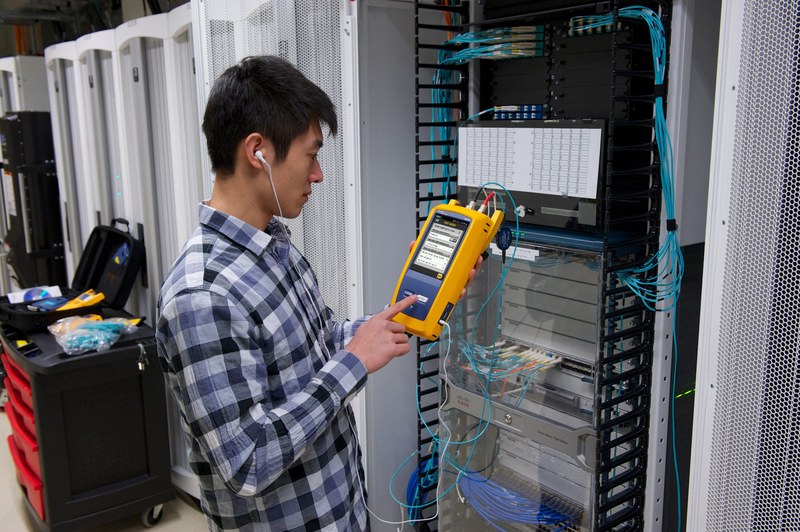

Fluke Networks DSX2-8000 — комплекс медных линий структурированных кабельных систем (СКС) на платформе Versiv 2. Он измеряет характеристики передачи сигнала, выявляет дефекты монтажа и подтверждает соответствие кабельного тракта стандарту. В отличие от тестера распиновки, прибор анализирует частотные параметры пар и взаимные наводки. Измерения до 2000 МГц охватывают категории 5e, 6, 6A, 7, 7A и 8 по применимым требованиям TIA и ISO/IEC. Прибор используют в центрах обработки данных, корпоративных СКС и промышленных сетях Ethernet для приемочных испытаний высокоскоростных линий.
Технические характеристики
Возможности DSX2-8000 зависят от модулей, адаптеров и выбранного стандарта. Ниже разделены измерительный диапазон прибора и нормативные пределы кабельных трактов:
- Частотный диапазон измерений — до 2000 МГц (2 ГГц),
- Число контролируемых пар — 4, общее число жил — 8,
- Категории кабеля — 5e, 6, 6A, 7, 7A и 8,
- Класс D по ISO/IEC — частотный предел 100 МГц,
- Класс E по ISO/IEC — частотный предел 250 МГц,
- Класс EA по ISO/IEC — частотный предел 500 МГц,
- Класс F по ISO/IEC — частотный предел 600 МГц,
- Класс FA по ISO/IEC — частотный предел 1000 МГц,
- Классы I и II по ISO/IEC — частотный предел 2000 МГц,
- Категория 8 по ANSI/TIA — частотный предел 2000 МГц,
- Предельная длина канала категорий 5e–6A — обычно 100 м по нормативной модели,
- Предельная длина стационарной линии категорий 5e–6A — обычно 90 м без коммутационных шнуров,
- Предельная длина канала категории 8 — 30 м согласно нормативной модели,
- Испытательные конфигурации — Permanent Link и Channel с соответствующими адаптерами,
- Метод проверки — сравнение измерений с пределами стандарта,
- Интерфейс оператора — сенсорный экран основного блока платформы Versiv 2,
- Обмен данными — сохранение протоколов в LinkWare,
- Состав комплекса — основной и удаленный блоки с измерительными модулями DSX-8000.
Принцип работы и измеряемые параметры
Основной и удаленный блоки подключают к противоположным концам линии. Анализатор подает тестовые сигналы, регистрирует отклики пар, определяет затухание, отражения и наводки. Частотные зависимости сопоставляются с нормативными пределами; статус PASS или FAIL сопровождается измеренными значениями. Итоги сохраняются в памяти:
- Схема соединений Wire Map — правильность разводки восьми жил, обрывы, короткие замыкания, перепутанные и разделенные пары,
- Длина линии — оценка по времени распространения импульса с учетом коэффициента NVP кабеля,
- Insertion Loss — ослабление сигнала при прохождении по тракту, выраженное в дБ,
- NEXT и PS NEXT — ближние перекрестные наводки между парами и их суммарное воздействие,
- ACR-N и PS ACR-N — запас отношения сигнала к ближним помехам,
- ACR-F и PS ACR-F — отношение ослабления к дальним перекрестным наводкам,
- Return Loss — потери на отражение из-за неоднородности волнового сопротивления,
- Propagation Delay и Delay Skew — абсолютная задержка и разность задержек между парами,
- Сопротивление шлейфа и дисбаланс сопротивлений — электрическая симметрия проводников, существенная для линий с PoE,
- TCL и ELTCTL — показатели преобразования дифференциальной помехи в синфазную для применимых стандартов.
Режимы испытаний
Программа проверки зависит от стандарта, категории кабеля и схемы подключения. Единые настройки предотвращают сравнение результатов с неподходящими пределами:
- AutoTest — полный автоматизированный цикл измерений с формированием сводного заключения,
- Permanent Link — испытание стационарного участка между коммутационной панелью и телекоммуникационной розеткой,
- Channel — проверка рабочего канала вместе с включенными в него коммутационными шнурами,
- Диагностика — анализ отклонений и локализация дефектов,
- Повторное тестирование — контроль линии после устранения нарушений монтажа или замены разъемов,
- Документирование — регистрация идентификатора линии, предельного стандарта, графиков и итогового статуса.

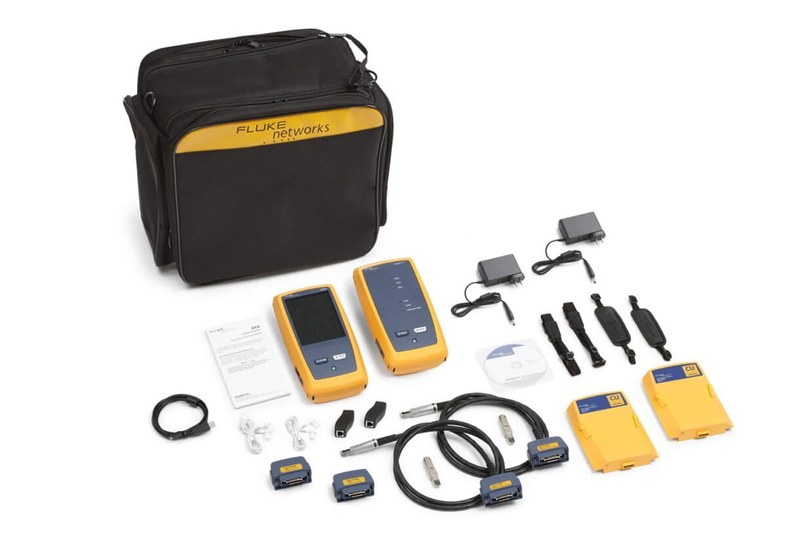

Конструкция измерительного комплекса
Платформа Versiv 2 сочетает единый интерфейс и сменные измерительные модули. Конфигурация DSX2-8000 включает две измерительные стороны и адаптеры под конкретную схему испытаний. Несоответствующие или изношенные адаптеры способны исказить результат:
- Основной блок — управление тестами, отображение частотных графиков и сохранение отчетов,
- Удаленный блок — формирование и прием измерительных сигналов на другом конце линии,
- Модули DSX-8000 — высокочастотные измерительные узлы для сертификации медных трактов,
- Адаптеры Permanent Link — подключение к фиксированной кабельной линии,
- Адаптеры Channel — испытание полного канала с учетом коммутационных соединений,
- Соединительные элементы — сменные рабочие принадлежности, состояние которых влияет на повторяемость измерений.
Таким образом, Fluke Networks DSX2-8000 подтверждает характеристики медных линий СКС, включая тракты категории 8. Прибор сравнивает показатели передачи с нормативными допусками, фиксирует дефекты и оформляет результаты приемки. Корректность выводов зависит от адаптеров, параметров кабеля и схемы испытания. Компания «Олниса» поставляет Fluke Networks DSX2-8000 и другое промышленное измерительное оборудование. Продукция, поставляемая «Олниса», применяется при техническом оснащении предприятий, модернизации сетей и контроле кабельной инфраструктуры.
