Fluke Networks MT-8200-60-KIT — цифровая трассировка кабелей в условиях высокой плотности сетевых соединений
Fluke Networks MT-8200-60-KIT IntelliTone Pro 200 — комплект для идентификации кабелей и проверки соединений в телекоммуникационной инфраструктуре. Он состоит из тонального генератора и индукционного щупа. Вместе они находят нужную линию в плотном жгуте без поочередного отключения кабелей. Главная особенность системы — сочетание цифрового способа идентификации с традиционной аналоговой тональной трассировкой. Это важно в шкафах, где соседние линии и активные устройства создают помехи. Комплект используют для монтажа и обследования медных линий; длину кабеля он не измеряет и сертификацию не выполняет.
Технические характеристики
Параметры комплекта характеризуют способы поиска и доступные проверки. Скорость передачи данных относится к проверяемой сети, а не к приборам:
- Артикул комплекта — MT-8200-60-KIT,
- Серия — IntelliTone Pro 200,

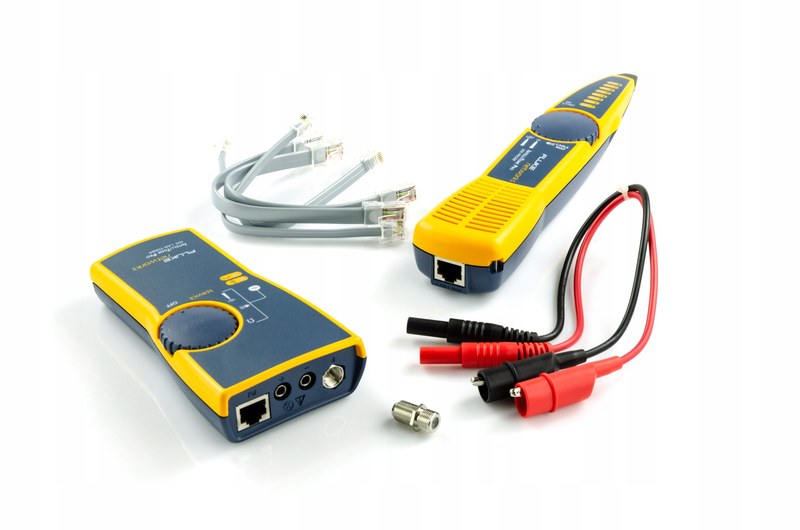

- Состав — 2 основных прибора: генератор и приемный щуп,
- Число базовых способов трассировки — 2: цифровой IntelliTone и аналоговый,
- Основной интерфейс структурированной сети — RJ45 с 8 контактами (8P8C),
- Типовая кабельная среда — витая пара с 4 парами и 8 жилами,
- Телефонные линии — подключение через соответствующие телефонные разъемы,
- Диагностируемые сетевые службы — Ethernet 10/100 Мбит/с и аналоговая телефония,
- Номинальное питание портативных блоков — 9 В от отдельных батарей,
- Проверяемые схемы разводки — T568A и T568B для 8-жильных линий,
- Основные выявляемые неисправности — обрыв, короткое замыкание и перепутанные соединения.
Комплект не измеряет NEXT, затухание и возвратные потери. Для сертификации категории кабельного канала требуется специализированный анализатор.
Принцип действия

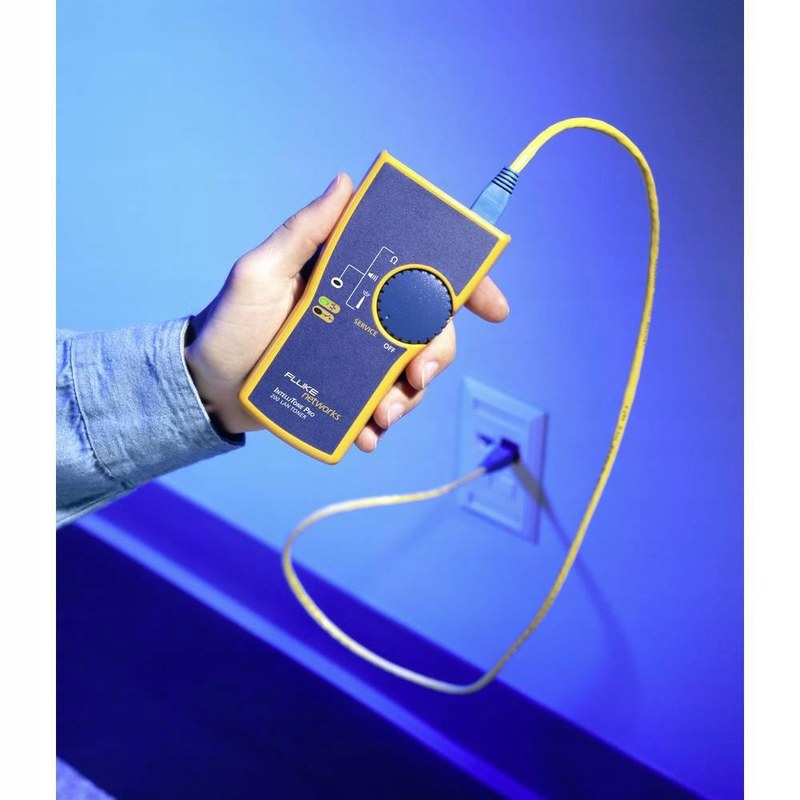

Генератор вводит в кабель электрический сигнал. Щуп улавливает возникающее поле и отображает результат звуковой и световой индикацией. По отклику прослеживают путь линии до ее окончания. Цифровая трассировка IntelliTone распознает специальный сигнал среди помех кабельных пучков. Приемник выделяет его и уменьшает вероятность ошибочного выбора соседней линии. В аналоговом режиме по звуку идентифицируют кабель и отдельную пару. Ключевые этапы измерительной процедуры выполняются последовательно:
- подключение генератора к разъему или доступным проводникам обследуемой линии,
- выбор цифрового либо аналогового метода с учетом состояния сети,
- ведение щупа вдоль жгута с контролем отклика приемника,
- уточнение положения нужного кабеля у патч-панели или розетки,
- проверка соединений после идентификации и фиксация обнаруженных дефектов.
Режимы и диагностические возможности
Поиск трассы и электрическая проверка решают разные задачи: первый определяет положение кабеля, вторая — правильность соединений:
- Цифровой режим IntelliTone — поиск нужной линии в плотном кабельном жгуте при наличии сетевых наводок,
- Аналоговый режим Tone — прослушивание традиционного тонального сигнала на неактивных проводниках,
- Режим SmartTone — последовательная идентификация конкретных пар по изменению звукового рисунка,
- Проверка целостности — выявление разрыва электрической цепи,
- Проверка коротких замыканий — обнаружение нежелательной связи между жилами,
- Контроль разводки — определение ошибочных соединений отдельных контактов,
- Обнаружение службы — распознавание присутствия телефонного или Ethernet-подключения.
В четырехпарной разводке T568A и T568B используются контакты 1–2, 3–6, 4–5 и 7–8. Схемы различаются расположением оранжевой и зеленой пар. Целостность 8 жил сама по себе не подтверждает категорию 5e или 6. В схеме T568A контакт 1 соединяется с бело-зеленой жилой, 2 — с зеленой, 3 — с бело-оранжевой, 6 — с оранжевой. Для T568B контакты 1 и 2 относятся к оранжевой паре, а 3 и 6 — к зеленой. Контакты 4 и 5 в обеих схемах используются для синей пары, 7 и 8 — для коричневой. При выявлении ошибки разводки необходимо проверить оба конца кабеля: одинаковый внешний вид разъемов не доказывает совпадение соединений внутри них.
Практические преимущества
Цифровое выделение сигнала делает поиск менее неоднозначным в плотных кабельных пучках, где аналоговый щуп реагирует на соседние линии:
- Снижение ошибок при идентификации кабеля в насыщенной коммутационной стойке,
- Возможность последовательно перейти от трассировки к проверке проводников,
- Удобство работы с кабелями, не имеющими читаемой маркировки,
- Локализация отдельных пар без разборки всего кабельного пучка,
- Автономность при обследовании распределенной сетевой инфраструктуры.
Таким образом, Fluke Networks MT-8200-60-KIT IntelliTone Pro 200 предназначен для поиска линий, выявления ошибок разводки и первичной диагностики сети. Два метода трассировки дополняют друг друга на действующих и отключенных участках. Компания «Олниса» осуществляет поставки Fluke Networks MT-8200-60-KIT IntelliTone Pro 200 для предприятий, монтажных организаций и объектов промышленной инфраструктуры. В ассортименте «Олниса» представлено промышленное оборудование для оснащения технических подразделений и систем связи. Поставка продукции через «Олниса» позволяет обеспечить предприятия необходимыми измерительными и диагностическими приборами.
