Измерительная система Fluke Networks DTX-1800 — высокоточная диагностика и тестирование медных кабельных линий

Fluke Networks DTX-1800 — измерительная система для приемочного контроля структурированных кабельных сетей. Она оценивает не только целостность жил, но и параметры передачи относительно нормативных пределов. Итог испытания показывает соответствие выбранной категории или классу линии.

Технические характеристики

Параметры комплекса включают в себя:

• Верхняя граница частотного диапазона измерений — 900 МГц,
• Категория 5e и класс D — полоса нормирования до 100 МГц,
• Категория 6 и класс E — полоса нормирования до 250 МГц,
• Категория 6A и класс EA — полоса нормирования до 500 МГц,
• Класс F — полоса нормирования до 600 МГц при соответствующих компонентах и адаптерах,
• Число одновременно контролируемых симметричных пар — 4,
• Число проводников стандартного тракта — 8,
• Номинальное волновое сопротивление типовой витой пары — 100 Ом,
• Нормативная длина постоянной линии Permanent Link — до 90 м,
• Нормативная длина канала Channel с коммутационными шнурами — до 100 м,
• Контролируемые стандарты — семейства ANSI/TIA-568, ISO/IEC 11801 и IEC 61935-1 с учетом установленной версии требований,
• Представление результата — PASS, FAIL и числовые запасы относительно предельных масок.

Предел 900 МГц относится к измерительному тракту, а не к нормативной полосе каждой категории. Для 10GBASE-T применяется категория 6A с полосой 500 МГц и каналом до 100 м.

Конструкция измерительной системы

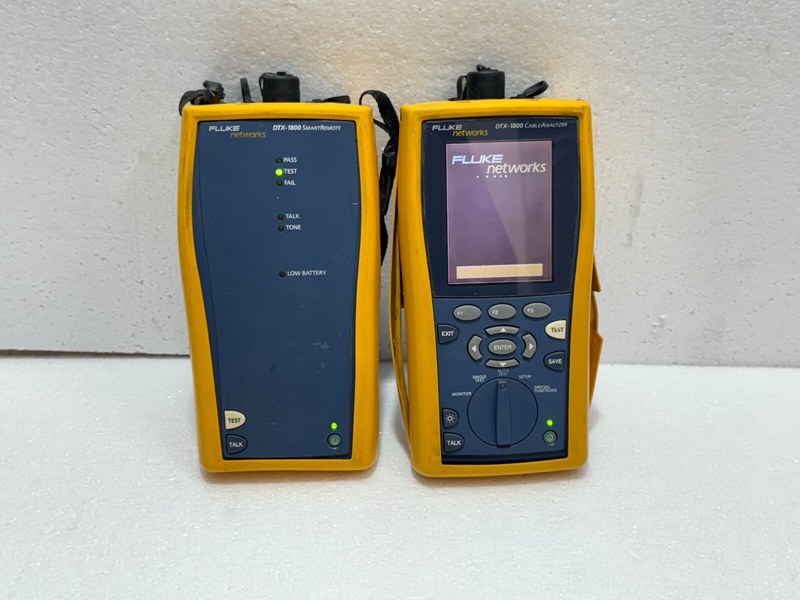

Основной блок и удаленный модуль подключают к противоположным концам линии, обеспечивая двусторонние измерения:

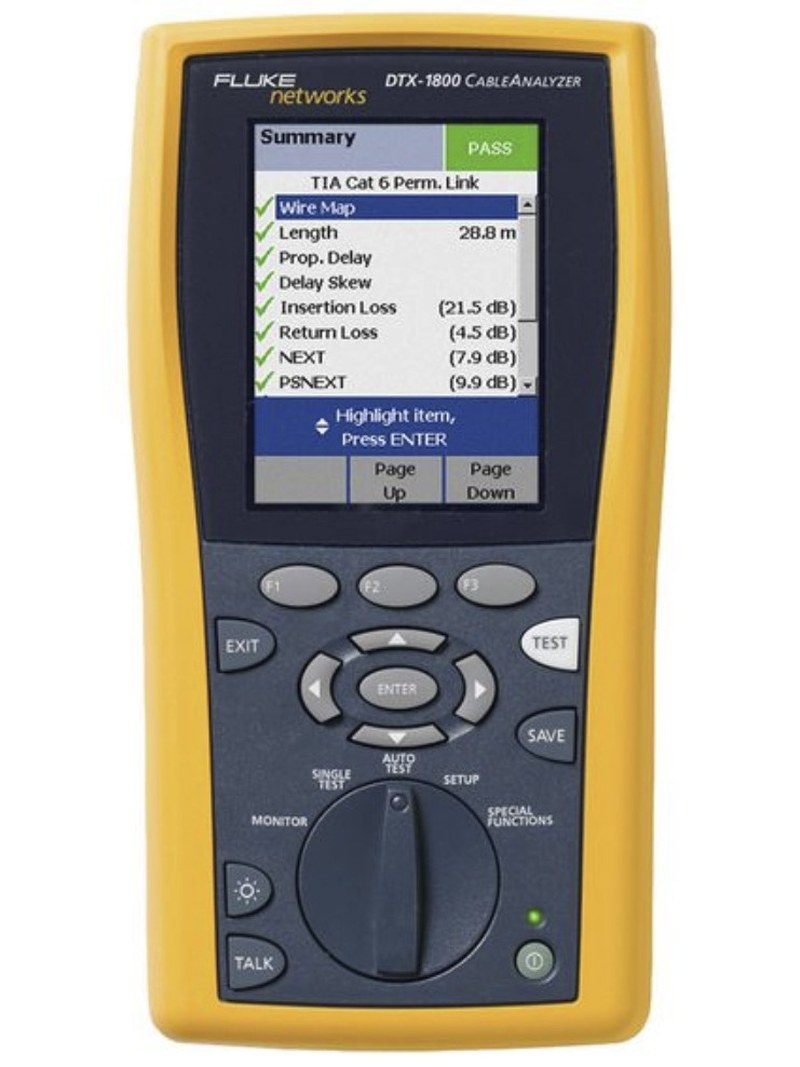

• Основной блок с цветным экраном, клавиатурой и процессором обработки результатов,
• Удаленный измерительный модуль для взаимодействия с дальним концом линии,
• Адаптеры Permanent Link для постоянных участков без пользовательских шнуров,
• Адаптеры Channel для проверки полного тракта с коммутационными соединениями,
• Кабельные интерфейсы и сменные измерительные насадки,
• Аккумуляторное питание для работы вне стационарной лаборатории,
• Память для результатов измерений и последующей подготовки протоколов.

Адаптеры задают границы испытаний: результат Channel не заменяет сертификат Permanent Link даже при положительной оценке обоих трактов.

Принцип работы и измеряемые величины

DTX-1800 анализирует прохождение, отражение и взаимное влияние сигналов в парах кабеля. Частотные зависимости сравниваются с нормативными масками:

• Wire Map — определение правильности соединения всех 8 жил, обрывов, коротких замыканий, перепутанных и расщепленных пар,
• Insertion Loss — измерение потерь сигнала при передаче вдоль линии, выраженных в дБ,
• NEXT — определение переходных наводок на ближнем конце между парами,
• PS NEXT — расчет суммарного воздействия нескольких мешающих пар,
• ACR-N — оценка соотношения затухания и ближних переходных наводок,
• ACR-F — оценка защищенности на дальнем конце с учетом затухания линии,
• PS ACR-F — суммарная оценка дальних переходных влияний,
• Return Loss — измерение отражений из-за неоднородности волнового сопротивления,
• Propagation Delay — определение времени прохождения сигнала,
• Delay Skew — вычисление разности задержек между наиболее быстрой и медленной парами,
• Length — расчет электрической длины по времени распространения и заданному коэффициенту NVP.

Коэффициент NVP задают по конструкции кабеля: значение 0,69 означает скорость сигнала примерно 69 % скорости света. Ошибка NVP искажает вычисленную длину. Частотный анализ выявляет дефекты, недоступные прозвонке. Качество контактов влияет на повторяемость измерений: неплотное соединение порождает дополнительные отражения сигнала.

Режимы сертификации и диагностики

Перед испытанием выбирают нормативный профиль, схему, тип кабеля и идентификатор трассы. Доступны следующие режимы:

• Autotest — автоматическая последовательность измерений по выбранному нормативному профилю,
• Permanent Link — сертификация стационарного участка между коммутационными точками,
• Channel — сертификация всей линии с подключенными коммутационными шнурами,
• Диагностический просмотр — анализ частотных графиков и параметров с наименьшим запасом,
• Поиск повреждений — выявление предполагаемых участков неоднородности и повышенных переходных помех,
• Сохранение протоколов — запись идентификаторов, предельных значений и результатов отдельных испытаний.

PASS фиксирует соответствие нормативным маскам; FAIL — превышение хотя бы одного обязательного предела. Малый запас в дБ означает близость к границе допуска и требует анализа графиков.

Оптические измерения и расширение функций

Совместимые оптические модули расширяют возможности платформы; базовые медные адаптеры для таких измерений не подходят:

• Многомодовое волокно — контроль на длинах волн 850 и 1300 нм с соответствующим модулем,
• Одномодовое волокно — контроль на длинах волн 1310 и 1550 нм с соответствующим модулем,
• Оптические потери — оценка ослабления в дБ по установленной процедуре измерения,
• Дополнительная рефлектометрия — исследование событий в линии при наличии совместимого OTDR-модуля.
