Тепловизор Fluke TiS45 — высокоточная тепловизионная диагностика электрических установок

Fluke TiS45 представляет собой портативный инфракрасный тепловизор, предназначенный для бесконтактного измерения температуры, обнаружения локальных перегревов и анализа теплового состояния промышленного оборудования. Прибор применяется при обследовании электрических распределительных устройств, электродвигателей, трансформаторов, механических передач и технологических установок. Модель Fluke TiS45 оснащена инфракрасной матрицей разрешением 160 × 120 пикселей, системой визуализации температурных распределений и технологией совмещения изображений IR-Fusion. Конструкция рассчитана на проведение диагностических измерений в производственных помещениях и на промышленных объектах.

Технические характеристики

Измерительные возможности Fluke TiS45 определяются параметрами инфракрасного детектора, оптической системы, температурного диапазона и алгоритмов обработки термографических данных. Основные характеристики прибора представлены ниже:

• Тип устройства — портативный цифровой инфракрасный тепловизор,
• Разрешение инфракрасного детектора — 160 × 120 пикселей,
• Количество температурных точек изображения — 19 200,
• Тип инфракрасного детектора — неохлаждаемый микроболометр,
• Спектральный диапазон — от 7,5 до 14 мкм,
• Диапазон измеряемых температур — от −20 до +350 C,
• Температурная чувствительность NETD — не более 0,09 C при температуре объекта 30 C,
• Погрешность измерения — ±2 C или ±2 % от показания в зависимости от большего значения,

• Частота обновления инфракрасного изображения — 9 Гц,
• Размер жидкокристаллического дисплея — 3,5 дюйма,
• Разрешение дисплея — 320 × 240 пикселей,
• Фокусировка — ручная,
• Технология совмещения изображений — Fluke IR-Fusion,
• Форматы сохранения изображений — JPEG и радиометрический IS2,
• Носитель данных — съемная карта памяти SD,
• Тип питания — перезаряжаемый литийионный аккумулятор,
• Продолжительность автономной работы — приблизительно 4 часа,
• Степень защиты корпуса — IP54,
• Устойчивость к падению — с высоты до 2 м,
• Рабочая температура окружающей среды — от −10 до +50 C,
• Температура хранения — от −20 до +50 C без аккумулятора.

Приведенные параметры характеризуют базовые измерительные возможности прибора. Для конкретного исполнения необходимо учитывать особенности комплектации и версии устройства.

Конструкция и функциональные элементы

Компоновка Fluke TiS45 предусматривает размещение оптического блока, измерительной электроники, дисплея и аккумуляторного отсека в едином защищенном корпусе. Пистолетная форма обеспечивает удержание прибора одной рукой и направление оптической оси на обследуемый объект. Конструктивная схема включает несколько функциональных узлов, обеспечивающих регистрацию и обработку теплового излучения:

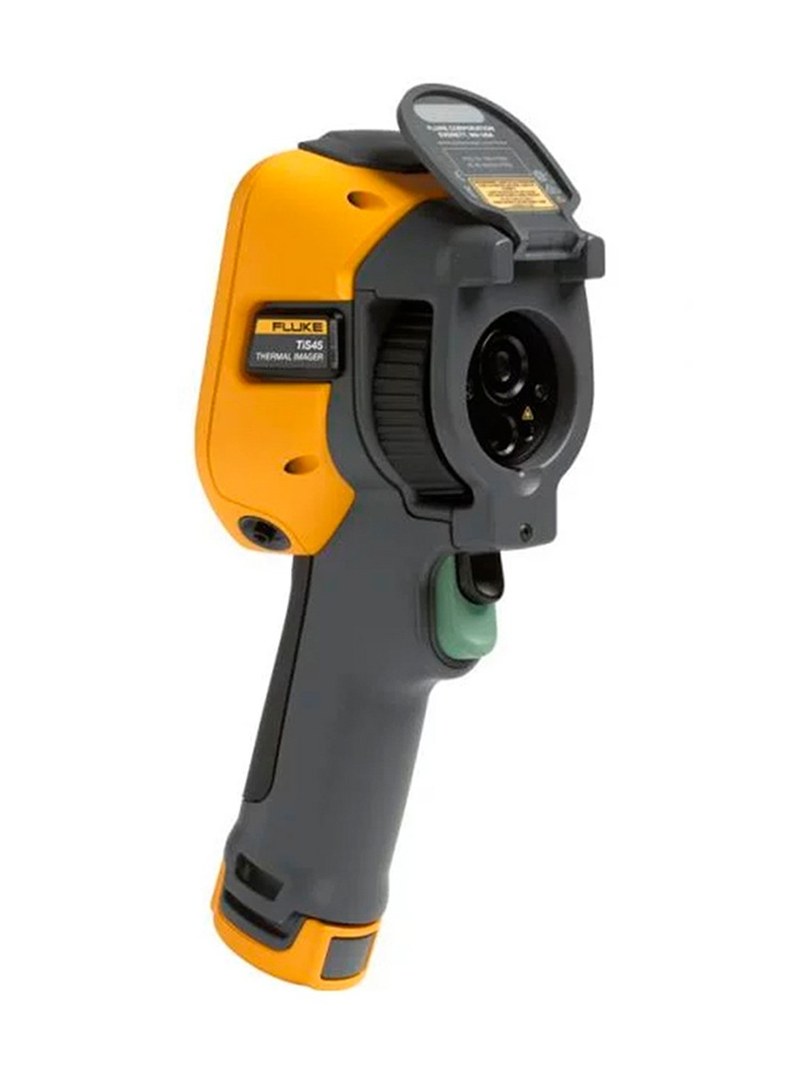

• Инфракрасный объектив — формирует изображение контролируемой поверхности на чувствительной матрице,
• Микроболометрический детектор — преобразует поступающее инфракрасное излучение в электрические сигналы,
• Электронный процессор — выполняет температурную коррекцию, цифровую обработку и формирование термограмм,

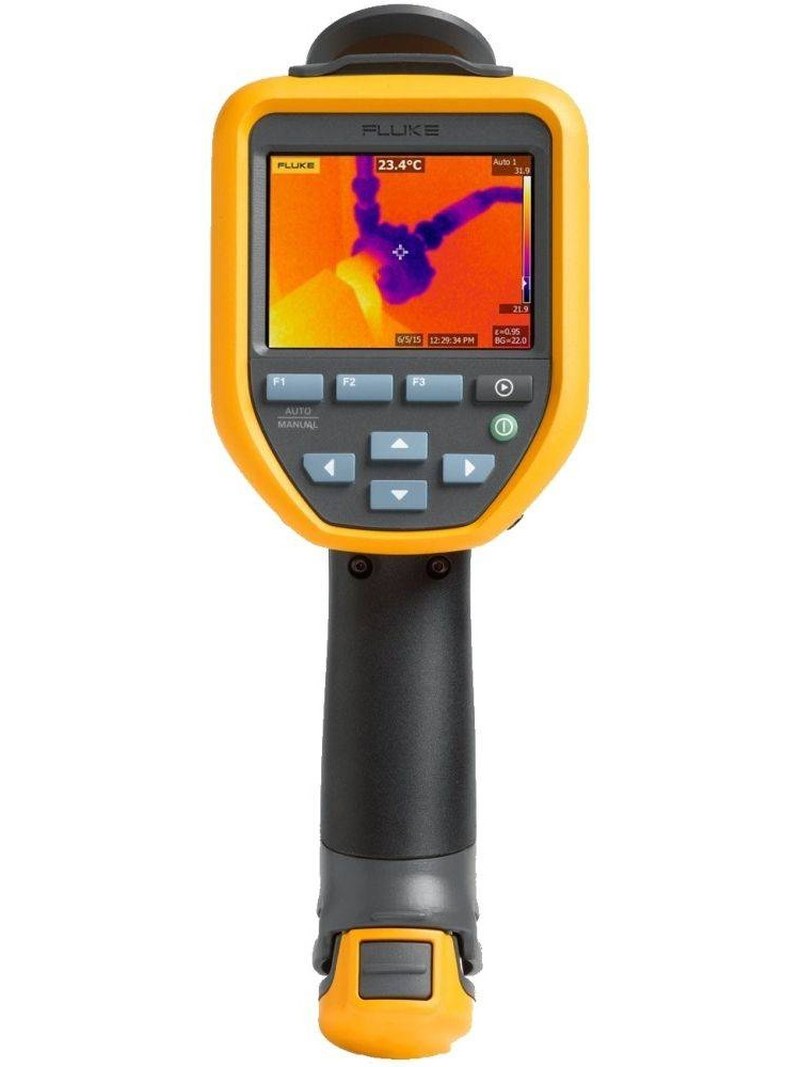

• Жидкокристаллический экран — отображает тепловые изображения, измеренные значения и параметры настройки,
• Встроенная цифровая камера — регистрирует изображения в видимом спектральном диапазоне,
• Модуль памяти — обеспечивает сохранение результатов обследования,

• Аккумуляторный блок — поддерживает автономную эксплуатацию измерительной системы.

Защитное исполнение корпуса снижает воздействие пыли и брызг воды на внутренние компоненты. При этом степень IP54 не предусматривает погружения устройства в жидкость.

Принцип измерения температуры

Физической основой работы Fluke TiS45 является регистрация электромагнитного излучения в длинноволновом инфракрасном диапазоне. Интенсивность излучения зависит от температуры поверхности, ее излучательной способности и характеристик окружающей среды. После прохождения оптической системы поток излучения поступает на микроболометрическую матрицу. Изменение температуры чувствительных элементов вызывает изменение их электрических параметров. Полученные сигналы преобразуются в цифровые значения и обрабатываются измерительным процессором. Последовательность термографического измерения предусматривает следующие операции:

• Прием инфракрасного излучения исследуемой поверхности через объектив,
• Преобразование энергии излучения в электрические сигналы чувствительными элементами матрицы,
• Коррекцию отклика детектора и компенсацию внутренних температурных воздействий,
• Расчет температуры с учетом установленного коэффициента излучения,
• Преобразование температурных значений в цветовую термограмму,
• Отображение результатов измерения и сохранение диагностических данных.

Существенное влияние на достоверность измерений оказывает коэффициент излучения материала. Для окисленных и окрашенных поверхностей он часто находится в пределах 0,85–0,95, тогда как полированные металлы характеризуются значительно меньшими значениями.

Режимы визуализации и обработки изображений

Программные функции Fluke TiS45 обеспечивают представление температурного поля в нескольких вариантах. Использование разных способов отображения позволяет сопоставлять локальные перегревы с конструктивными элементами обследуемого оборудования. Основные возможности визуализации включают следующие режимы и операции:

• Инфракрасная визуализация — отображение температурного распределения посредством цветовой палитры,
• Визуализация в видимом спектре — получение обычного изображения обследуемого объекта,
• IR-Fusion — совмещение инфракрасной и видимой информации для пространственной идентификации дефектов,
• Автоматическое масштабирование — установка цветового диапазона по минимальной и максимальной температуре сцены,
• Ручное масштабирование — фиксация температурных границ для сопоставления нескольких объектов,
• Отображение температурных маркеров — контроль характерных точек теплового изображения,
• Сохранение радиометрических данных — последующий анализ измеренной температурной информации.

Ручная настройка температурной шкалы особенно важна при сравнительном обследовании однотипных соединений. Фиксированные границы визуализации исключают изменение цветового представления вследствие автоматического перерасчета шкалы.

Применение в промышленной диагностике

Тепловизионное обследование позволяет обнаруживать температурные аномалии, возникающие вследствие повышенного переходного сопротивления, перегрузки токоведущих элементов, нарушения теплоотвода и механического трения. На промышленных предприятиях Fluke TiS45 используется для решения нескольких диагностических задач:

• Контроль распределительных щитов — выявление перегрева контактных соединений, автоматических выключателей и шин,
• Обследование электродвигателей — анализ нагрева корпусов, подшипниковых зон и вентиляционных каналов,
• Диагностика трансформаторов — обнаружение локальных температурных неоднородностей,
• Проверка механических передач — выявление повышенного нагрева узлов трения,
• Контроль трубопроводов — определение участков с нарушенной теплоизоляцией,
• Обследование технологических установок — наблюдение за распределением температуры рабочих поверхностей.

При оценке результатов необходимо учитывать электрическую нагрузку, температуру окружающей среды, отраженное излучение и расстояние до объекта. Температурная аномалия указывает на необходимость технической оценки, но сама по себе не устанавливает конкретную причину неисправности.

Преимущества эксплуатации

Практическая эффективность Fluke TiS45 определяется сочетанием бесконтактного измерения, мобильности и цифровой регистрации результатов. Прибор позволяет обследовать оборудование без непосредственного соприкосновения с нагретыми элементами. К основным эксплуатационным преимуществам относятся следующие особенности:

• Возможность обнаружения скрытых температурных неоднородностей,
• Сокращение времени обследования протяженных электрических установок,
• Визуальная идентификация нагретых компонентов благодаря совмещению изображений,
• Сохранение термограмм для документирования состояния оборудования,
• Проведение сравнительных измерений при периодическом контроле,
• Автономная работа без подключения к стационарному источнику питания.

Таким образом, Fluke TiS45 представляет собой инструмент теплового контроля, объединяющий микроболометрическую регистрацию излучения, цифровую обработку температурных данных и визуализацию диагностических результатов. Его применение способствует своевременному обнаружению тепловых отклонений в электрических и механических системах. Компания «Олниса» осуществляет поставки тепловизоров Fluke TiS45 и другого промышленного измерительного оборудования. В ассортимент поставляемой продукции входят приборы для электротехнических измерений, температурного контроля и технической диагностики. «Олниса» является поставщиком промышленного оборудования для предприятий энергетики, машиностроения, производственной инфраструктуры и автоматизации.
