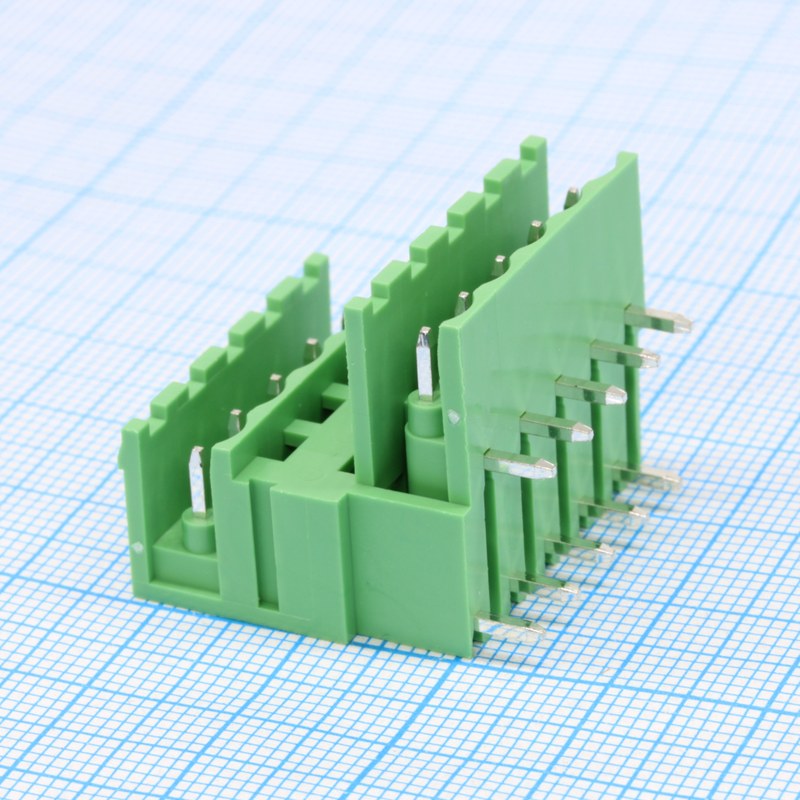

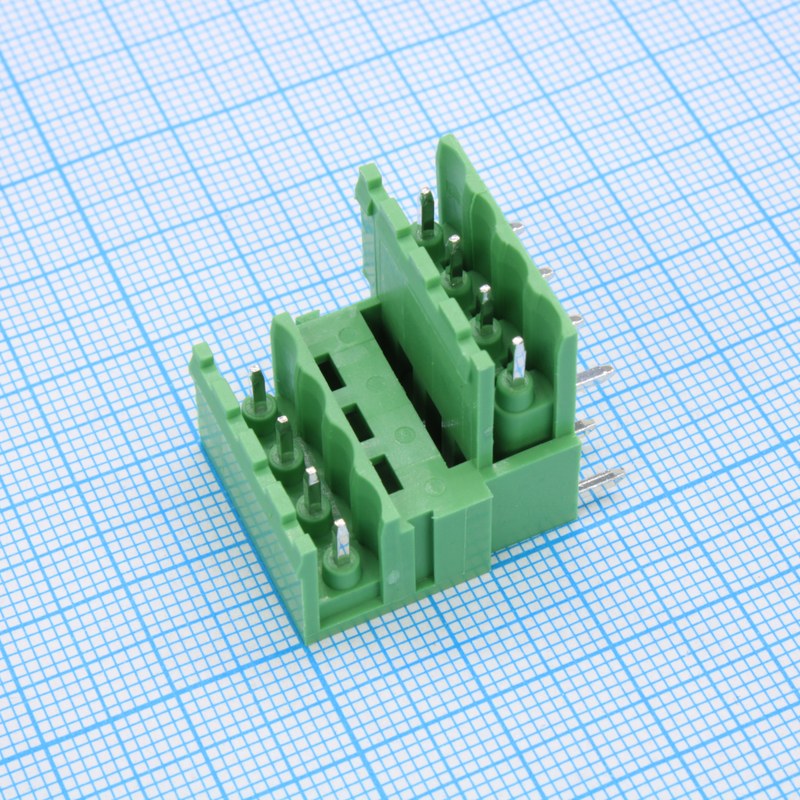

Клемма DEGSON 2EDGRT-5.0-06P — конструктивные особенности шестиполюсного соединителя

DEGSON 2EDGRT-5.0-06P — электротехнический соединитель с шестью контактными позициями и шагом 5,0 мм. Он служит для подключения нескольких проводников в компактных электронных узлах. Индекс 06P обозначает шесть полюсов, а 5.0 — межосевое расстояние соседних контактов, но не ширину корпуса. Такие соединители применяют в автоматике, контроллерах, измерительных модулях и аппаратуре управления приводами. Они организуют границу между кабельной частью установки и электронной схемой. Способ сопряжения определяется исполнением изделия и чертежом DEGSON. При проектировании различают сигнальные цепи 24 В постоянного тока и силовые линии 230 В переменного тока частотой 50 Гц. Сам шаг 5,0 мм не подтверждает пригодность к любому из этих напряжений: допустимый режим в конкретной схеме устанавливается по изоляционным расстояниям, категории перенапряжения, степени загрязнения и испытаниям конкретного изделия.

Технические характеристики

Основные показатели приведены ниже:

• производитель — DEGSON,
• серия соединителя — 2EDGRT,
• модель — 2EDGRT-5.0-06P,
• число контактных позиций — 6,
• номинальный шаг контактов — 5,0 мм,
• число интервалов между крайними контактами — 5,
• расстояние между осями крайних позиций — 25,0 мм,
• количество независимых электрических цепей — до 6,
• условная суммарная ширина шести шаговых ячеек — 30,0 мм без учета выступов корпуса,
• расчетный ток в примере теплового анализа — 10 А на контакт,
• расчетное переходное сопротивление в примере — 10 мОм,
• расчетная мощность потерь при 10 А и 10 мОм — 1,0 Вт на соединение,
• расчетная суммарная мощность для 6 одинаково нагруженных соединений — 6,0 Вт.

Ток 10 А и сопротивление 10 мОм заданы только для расчета, а не как паспортные параметры модели. Допустимые ток, напряжение, сечение жилы, момент затяжки, рабочая температура и класс горючести уточняются по документации конкретной версии.

Конструкция и материалы

Основу клеммы образуют диэлектрический корпус и токоведущие элементы. Корпус сохраняет шаг контактов и разделяет соседние цепи. Фиксация проводов и сопряжение с платой выполняются контактными узлами, предусмотренными конструкцией конкретной версии. Основные конструктивные составляющие и их функции можно представить следующим образом:

• изоляционный корпус — пространственное разделение шести электрических каналов,
• контактные элементы — передача тока через металлическую поверхность сопряжения,
• узел закрепления проводника — создание стабильного механического и электрического контакта,
• посадочные и направляющие поверхности — позиционирование относительно ответной части,
• маркировочная зона — идентификация контактов при монтаже и проверке цепей.

В подобных клеммах используют медные сплавы и технические полимеры. Марка металла, покрытие и температурная категория пластика по коду 2EDGRT-5.0-06P однозначно не устанавливаются: их определяет спецификация исполнения.

Принцип электрического соединения

Прижатие жилы к контактному узлу создает электрическую непрерывность. Ток идет от проводника через металлический контакт в подключенную цепь. Надежность соединения зависит от состояния поверхностей и устойчивости прижима. Тепловыделение определяется законом Джоуля — Ленца: P = I2R, где I — ток через соединение, R — его переходное сопротивление. Если условно принять I = 10 А и R = 0,01 Ом, выделяется 1 Вт тепла. При уменьшении сопротивления до 0,005 Ом потери составят 0,5 Вт. Этот расчет показывает, почему недостаточный прижим, загрязнение или окисление контактных поверхностей способны повысить температуру клеммного узла.

Режимы работы и эксплуатационные ограничения

Выделяют несколько режимов эксплуатации соединителя. В каждом учитывают нагрузку, нагрев и механическое закрепление:

• продолжительный режим — передача рабочего тока при установившемся нагреве,
• повторно-кратковременный режим — чередование нагрузок и периодов снижения тока,
• режим монтажа — закрепление проводников при отключенном питании,
• режим контрольных измерений — проверка целостности цепей и отсутствия межполюсных замыканий,
• режим технического отключения — разъединение предусмотренного конструкцией интерфейса только в допустимых условиях.

Шесть полюсов не означают допуска к разъединению под нагрузкой. Без разрешения изготовителя соединение размыкают при снятом напряжении. При вибрации необходимы фиксация жил и разгрузка проводов от натяжения.

Монтаж и контроль качества

Перед установкой проверяют совпадение шага ответных контактных мест с величиной 5,0 мм, правильность ориентации и соответствие схемы подключения назначению каждого полюса. Для шести контактов межосевое расстояние от первой до последней позиции равно 5 × 5,0 = 25,0 мм; этот размер полезен при проверке трассировки печатной платы и чертежа сопрягаемой детали. При монтаже исключают попадание проволок жилы в соседний контакт, повреждение изоляции и изгибающую нагрузку на корпус. Для винтовой версии момент затяжки задает изготовитель; его превышение деформирует узел. Контроль включает осмотр, сверку маркировки и проверку непрерывности. Шесть позиций объединяют несколько линий в компактном блоке. Единый шаг упрощает размещение ответных деталей, а разделение цепей облегчает проверку монтажа. Эффективность зависит от качества разводки платы и установки.

Таким образом, DEGSON 2EDGRT-5.0-06P представляет собой шестипозиционный клеммный соединитель с шагом 5,0 мм, предназначенный для организации электрических соединений в электронных и промышленных системах. Его применение требует учета параметров конкретной версии и подтвержденных производителем условий работы. Компания «Олниса» поставляет промышленное оборудование и электротехнические компоненты, включая клеммные соединители DEGSON. Продукция «Олниса» предназначена для комплектации промышленных систем автоматизации, распределения сигналов и управления.
